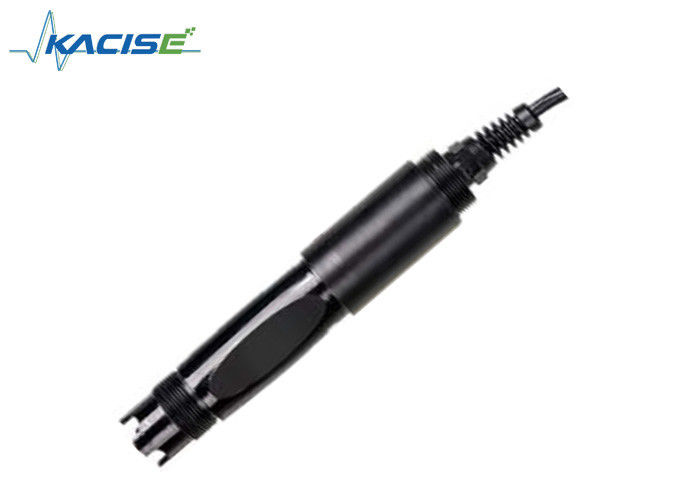

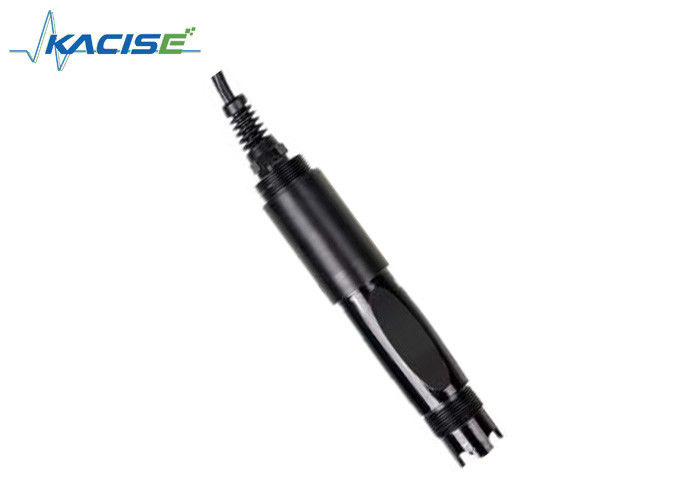

Resistência à corrosão Sensor de pH em linha com faixa de medição de 014pH e saída RS-485 para monitorização da qualidade da água

O sensor de pH online KWS-700 é usado no monitoramento da qualidade da água ambiental, solução ácida/álcali/sal, processo de reação química, processo de produção industrial, pode atender aos requisitos de medição de pH online para a maioria das aplicações industriais.

• Saída de sinal: RS-485 (protocolo Modbus/RTU).
• Conexão conveniente a equipamentos de terceiros, como PLC, DCS, computador de controle industrial, controlador geral, instrumento de gravação sem papel ou tela sensível ao toque.
• Amplificador diferencial duplo de alta impedância com forte anti-interferência e resposta rápida.
• A sonda de pH patenteada, a solução de referência interna, escorre muito lentamente da ponte salina microporosa sob a pressão de pelo menos 100KPa (1Bar), e seu sangramento direto continua por mais de 20 meses. Tal sistema de referência é muito estável e a vida útil do eletrodo é estendida por um fator de dois em comparação com eletrodos industriais convencionais.
• Fácil de instalar: rosca de tubo 3/4 NPT para fácil instalação submersível ou instalação em tubos e tanques.

Observação: O sensor não deve ser instalado de cabeça para baixo ou horizontalmente quando instalado, pelo menos em um ângulo de 15 graus ou mais.

1. Linha vermelha - cabo de alimentação (12 ~ 24V)
2. Linha preta - terra (GND)
3. Linha azul - 485A
4. Linha branca - 485B
5. Fio desencapado - fio blindado

Após a conclusão da fiação, ela deve ser verificada cuidadosamente para evitar conexões incorretas antes de ligar.

Especificação do cabo: Considerando que o cabo fica imerso em água (inclusive água do mar) por muito tempo ou exposto ao ar, o cabo possui certa resistência à corrosão. O diâmetro externo do cabo é de Φ6 mm e todas as interfaces são à prova d’água.

Ao medir o sensor de pH, ele deve ser limpo com água destilada (ou água deionizada), e o papel de filtro deve ser usado para absorver a umidade e evitar a introdução de impurezas no líquido a ser testado. 1/3 do sensor deve ser inserido na solução a ser testada.
O sensor deve ser lavado quando não estiver em uso, inserido em uma capa protetora com solução de cloreto de potássio 3,5 mol/L ou o sensor inserido em um recipiente com solução de cloreto de potássio 3,5 mol/L.
solução de cloreto de potássio.
Verifique se o terminal está seco. Se estiver manchado, limpe com álcool absoluto e seque. Evite imersão prolongada em água destilada ou solução proteica e evite o contato com graxa de silicone. Com um sensor mais longo, sua película de vidro pode ficar translúcida ou com depósitos, que podem ser lavados com ácido clorídrico diluído e enxaguados com água. O sensor é usado por muito tempo. Quando ocorre um erro de medição, ele deve ser calibrado com o medidor para calibração.
Quando a calibração e a medição não puderem ser realizadas enquanto o sensor estiver sendo mantido e mantido da maneira acima, o sensor falhou. Por favor substitua
o sensor.

A leitura real e o padrão do instrumento às vezes apresentam um erro de ±1 dígito.

Obs: o sensor já vem calibrado de fábrica, caso não ultrapasse o erro de medição, a calibração não deve ser aleatória.

Use 250 mL de água destilada em um cilindro de medição, despeje em um copo, adicione um pacote de pó de calibração com pH = 6,86, mexa uniformemente com uma vareta de vidro até que o pó esteja completamente dissolvido, configure a solução com pH = 6,86, coloque o sensor na solução, aguarde 3 ~ 5 minutos, depois que o valor estiver estável, veja se o valor exibido é 6,86. Caso contrário, será necessário realizar a calibração zero. Consulte o apêndice para obter instruções de calibração.

Para solução ácida: Pegue 250 mL de água destilada em um cilindro medidor, despeje em um béquer, adicione um pacote de pó de calibração com pH = 4,00, mexa uniformemente com uma vareta de vidro até que o pó esteja completamente dissolvido e configure a solução topH = 4,00; Na solução, aguarde de 3 a 5 minutos. Depois que o valor estiver estável, veja se o valor é 4,00 . Caso contrário, é necessária a calibração do declive. Consulte o apêndice para obter instruções de calibração.

Para solução alcalina: Pegue 250 mL de água destilada em um cilindro medidor, despeje em um béquer, adicione um pacote de pó de calibração com pH = 9,18, mexa uniformemente com uma vareta de vidro até que o pó esteja completamente dissolvido e configure a solução para pH = 9,18; Na solução, espere de 3 a 5 minutos. Depois que o valor estiver estável, veja se o display é 9,18. Caso contrário, é necessária a calibração do declive. Consulte o apêndice para obter instruções de calibração.

Os departamentos de inspeção de qualidade padronizaram procedimentos de inspeção, com equipamentos e instrumentos de detecção avançados, e em estrita conformidade com os procedimentos de teste para produtos que fazem teste de envelhecimento de 72 horas, teste de estabilidade, e não uma fábrica de produtos abaixo do padrão.

O destinatário devolve diretamente o lote do produto com uma taxa de falha de 2%, e todos os custos incorridos são suportados pelo fornecedor. O padrão de referência refere-se à descrição do produto fornecida pelo fornecedor.

Garantir a quantidade de mercadorias e a velocidade de envio.

A empresa oferece serviço pós-venda local no prazo de um ano a partir da data da venda, mas não inclui danos causados ​​por uso indevido. Se for necessário reparo ou ajuste, devolva-o, mas o custo de envio deve ser elevado. Danificado no caminho, a empresa reparará gratuitamente o dano do instrumento.

O formato de dados padrão para comunicação Modbus é: 9600, n, 8, 1 (taxa de transmissão 9600bps, 1 bit de início, 8 bits de dados, sem paridade, 1 bit de parada).

Parâmetros como taxa de transmissão podem ser personalizados.

1. Leia o quadro de instruções de dados

06 03 xx xx xx xx xx xx

Endereço Código de função Endereço de registro Número de registros Código de verificação CRC (byte inferior primeiro)

2. Ler quadro de resposta de dados

06 03 xx xx...... xx xx xx

Endereço Código de função Bytes Dados de resposta Código de verificação CRC (byte inferior primeiro)

3. Quadro de instrução de gravação de dados

06 06 xx xx xx xx xx xx

Endereço Código de função Endereço de registro Grava dados Código de verificação CRC (byte inferior primeiro)

4. Quadro de resposta de dados de gravação (mesmo quadro de comando de dados)

06 06 xx xx xx xx xx xx

Endereço Código de função Endereço de registro Grava dados Código de verificação CRC (byte inferior primeiro)

Observação:

1. Endereço de registro Modbus de acordo com o protocolo definido com o endereço inicial do registro do tipo registro (16 hex representa o registro do endereço inicial real entre parênteses).
2. Ao alterar o endereço do sensor, o endereço do sensor no comando de retorno é o novo endereço alterado.
3. A definição de dados que retorna o valor medido ao ler os dados:

xx xx xx xx xx xx

Medição de 2 bytes Medição de 2 bytes Valor de temperatura de 2 bytes Escala de temperatura de 2 bytes

Número da escala de valor

O tipo de dados padrão é: inteiro de byte duplo, byte alto primeiro; outros são opcionais como tipos de ponto flutuante.

Função: Obter o pH e a temperatura da sonda de medição; a unidade de pH é pH; a unidade de temperatura é °C.

Quadro de solicitação: 06 03 00 00 00 04 45 BE ;

Quadro de resposta: 06 03 08 00 62 00 02 01 01 00 01 24 59

Exemplo de leitura:

pH: 00 62 indica o valor de pH da leitura hexadecimal, 00 02 indica que o valor de pH possui 2 casas decimais e é convertido para um valor decimal de 0,98.

Valor da temperatura: 01 01 indica o valor hexadecimal da temperatura de leitura, 00 01 indica que o valor da temperatura possui 1 casa decimal e é convertido para um valor decimal de 25,7

Função: Defina o valor de calibração zero do pH do eletrodo. O valor zero é baseado no padrão de pH 6,86. Os exemplos são os seguintes;

Quadro de solicitação: 06 06 10 00 00 00 8C BD

Quadro de resposta: 06 06 10 00 00 00 8C BD Calibração de inclinação
Função: Defina o valor de calibração da inclinação do pH do eletrodo; a calibração da inclinação é dividida em calibração de ponto alto e ponto baixo, e a solução alcalina é medida no ponto alto; a solução ácida é medida no ponto baixo, onde a solução padrão é alta aqui. ponto 9,18pH, solução padrão baixa de 4,00pH da referência de calibração, os exemplos são os seguintes:

Solução padrão de ponto alto 9,18 Calibração de pH: Quadro de solicitação: 06 06 10 04 00 00 CD 7C
Quadro de resposta: 06 06 10 04 00 00 CD 7C Solução de baixo padrão 4,00 Calibração de pH: Quadro de solicitação: 06 06 10 02 00 00 2D 7D
Quadro de resposta: 06 06 10 02 00 00 2D 7D

Função: definir o endereço do dispositivo MODBUS do eletrodo; Altere o endereço do dispositivo 06 para 01. O exemplo é o seguinte Quadro de solicitação: 06 06 20 02 00 01 E3 BD
Quadro de resposta: 06 06 20 02 00 01 E3 BD

Caso o sensor não execute o comando host corretamente, ele retornará as seguintes informações de formato:

a) CÓDIGO: 01 – erro de código de função

03 – os dados estão errados

b) COM: Código de função recebido
