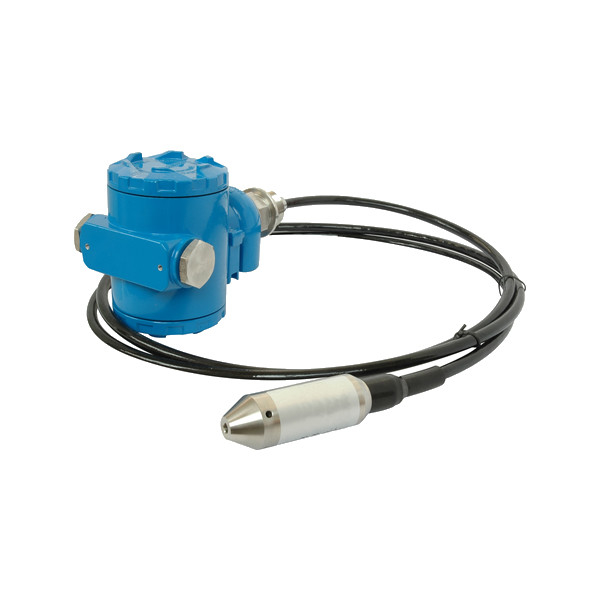

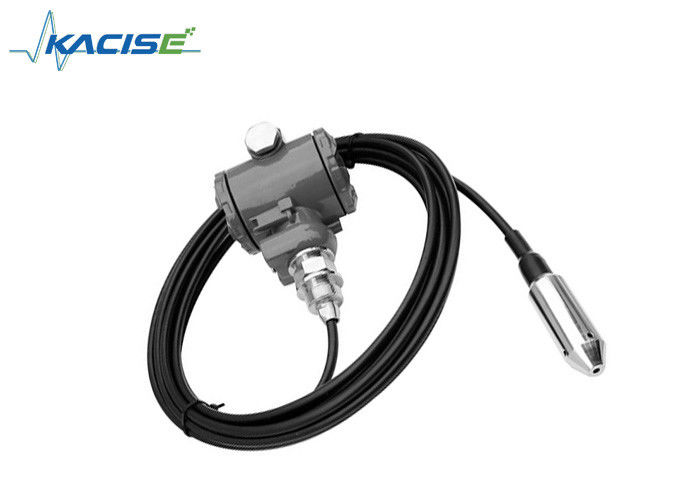

Transmissor de nível GXPS400M
Introdução
O transmissor de nível da série GXPS400M é um transmissor de nível dividido altamente confiável, de alta estabilidade, alta precisão, de pequeno tamanho.Amplamente utilizado na detecção de um tubo de pequeno diâmetro e o nível do líquido na altura do fluido do reservatório- Como água, óleo, líquidos ligeiramente corrosivos.
O produto utiliza a estrutura de aço inoxidável 1Cr18Ni9Ti com núcleo de pressão cheio de óleo importado, zoom dedicado e circuito de conversão de transmissor V / I,que podem facilitar a sua calibração em escala zero e completa e a regulação externa programável de zero e spanPode ser utilizado um cabo respirável especial de alta resistência, resistente à abrasão, óleo, ácido e álcali, dependendo da configuração do local.
Certificado de segurança intrínseca; prova de explosão; certificado CE. Não polaridade; saída de corrente de saída da tensão de saída de dois fios e três fios para CA e CC.
Características
Ø24 diâmetro
Estrutura dividida
0.1, 0.25, 0,5% F.S.
O núcleo de óleo de silício difuso
Saída de corrente de dois fios não polaridade
Intervalo de pressão múltipla e saída de sinal
Segurança intrínseca, à prova de explosão, certificado CE
Aplicação
Nível de água da barragem de cauda
Monitorização hidrológica
Irrigação de poupança de água
Nível do tubo de pequeno calibre
Fornecimento de água a pressão constante
Fornecimento de água de conversão de frequência
Altura do nível do reservatório de líquido
Monitorização do consumo de fluidos circulatórios
Parâmetro
| Especificações. | - Não.Lúia |
| Intervalo de pressão | 0~1...... 500mH20 |
| Pressão de carga | 1.5 vezes o valor nominal da pressão |
| Pressão de ruptura | 3 vezes a pressão nominal |
| Precisão | 00,25% F.S., 0,5% F.S. |
| Estabilidade | Valor típico 0,1% F.S./ano, máximo 0,2% F.S. |
| Temperatura de funcionamento | -40°C a 85°C |
| Temporário de compensação. | -10°C~70°C |
| Compatibilidade média | Compatível com 1Cr18Ni9Ti |
| Performance elétrica | 2 sistema de fios | Sistema de 3 fios |
| sinal de saída | 4 ~ 20 mA | 0/1 ~ 5Vdc | 0 a 10 V |
| Fornecimento de energia | 10 ~ 30 Vdc | 6 ~ 24 Vdc/ac | 11 ~ 30 Vdc/ac |
| Pressão de carga | (U-10)/0,02Ω | > 100kΩ |
| Isolamento | > 100M Ω@50V |
| Força elétrica | 500 V@60 segundos |
| Vibração/Impacto | 10g/5~2000Hz, eixos X/Y/Z20g seno 11ms |
Conexão elétrica | Saída de cabo à prova d'água + dois anéis retangulares + anel de vedação + vedação Goma+ cola; IP68 |
Portão de pressão | Tipo submersível, caixa de transmissão de ligação da cabeça do poço dimensão M27 × 1.5 |
| Tipo de pressão | G | Tempo de resposta: 10 ms |
| EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 |
Interface electrónica e definição de sinais
| Definição do terminal de ligação interior da tampa traseira |
| Marca | + | - |
|
|
| Corrente | 24Vdc | 4 ~ 20 mA | | Escondido |
| Voltagem | 24V ((+) | Vout | 24V ((-) | Escondido |
Informações de encomenda
GX-tipo-intervalo-saída-precisão-estrutura-potência- comprimento-pacote do cabo
1. Tipo: GXPS400M
2.Distância: 1m...500m = limite superior da distância
3.Saída: A=4~20mA, V=0~5V, V1=1~5V, V2=0~10V
4.Precisão: 0,25=±0,25%F.S, 0,5=±0,5%F.S,
5. Potência: 24VDC, 11~30Vdc, ou personalizada
6Estrutura: T= submersível, G=F= dividido, C= personalizado
7- comprimento do cabo: XXm=XXm 1-150m
8Embalagem: BB, espuma
Informações sobre a empresa
A Xi'an Kacise é certificada pela ISO 9001-2008, GJB 9001B-2009, CE, segurança intrínseca à prova de explosão e segurança isolada à prova de explosão, etc.que asseguram que os nossos produtos estão em conformidade com as normas internacionais.
Estamos especializados na fabricação de instrumentos de medição de pressão, nível e fluxo e produtos relacionados há 10 anos.através dos esforços de toda a nossa equipe, tornamo-nos um fabricante profissional de instrumentos de medição e fornecedor de soluções.
Atualmente, o sensor Kacise já é exportado para a América, Espanha, Austrália, Chile e outros 20 países e regiões, e recebeu muitos comentários favoráveis.Os nossos distribuidores no exterior também estão a aumentar.Consideramos os preços razoáveis, o tempo de produção eficiente e o bom serviço pós-venda como nosso princípio e esperamos cooperar com mais clientes para o desenvolvimento mútuo.
