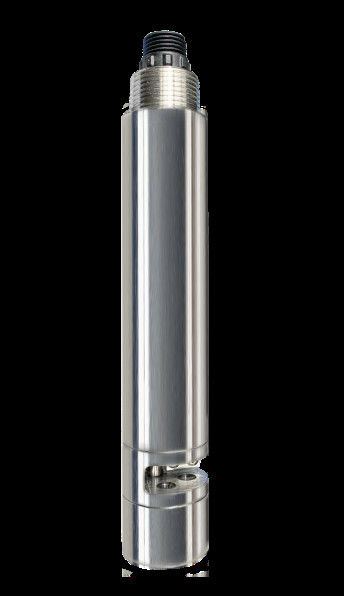

Sensor em linha do BACALHAU KCD602 nenhuns reagentes, nenhuns poluição, mais econômicas e tamanho pequeno da proteção ambiental

princípio 1.Working

Muitas substâncias orgânicas dissolvidas na água para absorver a luz ultravioleta. Consequentemente, medindo a absorção destas substâncias orgânicas pela luz ultravioleta em um comprimento de onda de 254 nanômetro, a quantidade total de poluentes orgânicos dissolvidos na água pode exatamente ser medida. O sensor em linha do BACALHAU KCD602 usa duas fontes luminosas, uma 254 luzes ultravioletas do nanômetro e uma luz ultravioleta da referência de 365 nanômetro, que pode automaticamente compensar a atenuação ótica do trajeto e eliminar a interferência do esmalte suspendido granulado da matéria até certo ponto, assim conseguindo mais estável e seguro.

2.Feature

• Nenhuns reagentes, nenhuns poluição, mais econômicos e proteção ambiental
• Tamanho pequeno, a instalação fácil, e monitoração contínua da qualidade de água
• Medida parâmetros do BACALHAU, da turbidez e da temperatura
• Compensação automática para a interferência da turbidez
• Com uma escova de limpeza para impedir a bioadesão
• Tração pequena, resposta rápida, medida mais exata
• Estabilidade excelente mesmo para a monitoração a longo prazo
• Vida útil livre de manutenção, longa e baixo custo do uso
• Sensor de Digitas, RS-485 relação, protocolo de Modbus/RTU
• Projeto da baixa potência, projeto antiparasitário

especificações 3.Technical

desenho 4.Dimensional

5.Installation e conexão elétrica

5,1 a instalação

Quando o sensor é unido, o sensor causado pelo volume de água deve ser impedido de bater a parede ou outras facilidades da tutela da água. Se o volume de água é muito urgente, fixe o sensor.

Instale o sensor a uma profundidade de não mais de 2 medidores da superfície da água.

Tomando em consideração a flutuação do nível de água, o sensor é imergido no mais baixo nível de água possível abaixo de 30 cm.

O sensor é colocado em uma posição onde não haja nenhuma bolha na água.

• Instale um protetor do cabo fora do cabo do sensor.
• O sensor deve ser posicionado horizontalmente e firmemente. A área de medição enfrenta o sentido de fluxo.

5,2 conexão elétrica

• Cabo vermelho do linha-poder (12-24VDC)
• Fio preto da linha-terra (terra)
• Line-485 azul A
• Line-485 branco B
• Protetor desencapado do fio

Depois que a fiação é terminada, deve-se com cuidado verificar para evitar dano ao sensor causado pela fiação incorreta.

Especificação do cabo: Considerando que o cabo está imergido na água (que inclui a água do mar) por muito tempo ou exposto ao ar, o cabo tem um determinado grau de resistência de corrosão. O diâmetro exterior do cabo é Φ6 milímetro e todas as relações são impermeáveis.

6.Maintenance

6,1 programação e método de manutenção

6,1.1 programação de manutenção

Para assegurar medidas exatas, a limpeza é importante, e a limpeza regular do sensor ajuda a estabilidade dos dados.

Nota: A frequência da manutenção na tabela acima é somente uma recomendação. Mantenha por favor o sensor de acordo com o uso real do sensor.

6,1.2 método damanutenção

1)Superfície exterior do sensor: Limpe a superfície exterior do sensor com o água da torneira. Se há ainda restos deixados, limpe-os com um pano macio, úmido. Para alguma sujeira teimoso, adicione algum líquido de lavagem do agregado familiar ao água da torneira para limpá-lo.

2)Verifique o cabo do sensor: o cabo não deve ser apertado durante a operação normal. Se não, o cabo dentro do cabo pode quebrar-se, fazendo com que o sensor funcione mal.

3) Verifique se a janela da medida do sensor está suja e a escova de limpeza é normal.

4) Verifique a escova de limpeza do sensor para ver se há dano.

5) Por 18 meses do uso contínuo, é necessário retornar à fábrica para substituir o dispositivo de selagem dinâmico.

1,3 precauções

A ponta de prova contém componentes óticos e eletrônicos sensíveis. Certifique-se que a ponta de prova não é assunto a choque mecânico severo. Não há nenhuma parte dentro da ponta de prova que exige a manutenção do usuário.

6,2 calibração do sensor

6,2.1 calibração da turbidez:

1) Calibração zero: Tome uma pequena quantidade de líquido da turbidez de uma grande taça e coloque o sensor verticalmente na solução. Após 3 a 5 minutos, o valor é estabilizado e então a calibração zero. As instruções referem o apêndice.

2) Calibração da inclinação: Coloque o sensor em uma solução e coloque-o em uma solução padrão de 100 NTU. Após 3 a 5 minutos, a inclinação é calibrada depois que o valor é estabilizado. As instruções referem o apêndice.

6,2.2 calibração do BACALHAU:

1) KHP (phthalate do hidrogênio do potássio, C8H5KO4), como uma mancha de uso geral para a pesquisa ambiental, ele pode ser usada para a calibração do BACALHAU.

2) Preparação da solução padrão

a) Pese exatamente 0,8503 g de KHP em uma garrafa de 1000 ml. Água destilada ou deionized e perfused até a escala a mais alta. Esta solução é um magnésio 1000/L solução do BACALHAU.

b) Tome 100 ml desta solução em uma garrafa de 1000 ml e encha-os à marca a mais alta com água destilada ou deionized. Após a agitação, a concentração do BACALHAU era 100 magnésio/soluções de LOS ANGELES que têm uma concentração de 5 mg/L foi preparada da mesma forma.

c) A solução padrão concentrada (etapa 2,1) foi armazenada em um tubo de ensaio de vidro preto e armazenada na baixa temperatura para impedir a decomposição. O padrão diluído (etapa 2,2) precisa de ser usado dentro de 24 horas da preparação.

6,2.3 calibração (calibração 2-point)

1) calibração 0~200mg/L

Coloque o sensor em uma solução do BACALHAU 5mg/L e verifique que todos os trajetos leves estão submergidos sob a água >2cm sem bolhas de ar. Execute uma calibração zero de acordo com o comando do apêndice.

2) calibração 0~500mg/L

Coloque o sensor em uma solução do BACALHAU 20mg/L e verifique que todos os trajetos leves estão submergidos sob a água >2cm sem bolhas de ar. Execute uma calibração zero de acordo com o comando do apêndice.

Aviso:

• KHP é um risco de câncer e deve ser vestido com luvas.
• Ao calibrar, em primeiro lugar calibre a temperatura, a seguir calibre a turbidez e para calibrar então o BACALHAU.
• Se a inclinação é calibrada, o valor do sensor não muda dentro de 3 minutos, reabastecimento depois que o poder é eliminado.

6,3 precauções

• Evite a exposição do sol do sensor
• Por favor não toque no sensor à mão
• Evite o contato com a superfície do sensor durante a medida e a calibração
• Evite usar todo o esforço mecânico (pressão, riscos, etc.) diretamente no sensor durante o uso.

6,4 problemas comuns e contramedidas

7.Quality e serviço

7,1 controle de qualidade

• O serviço de inspeção da qualidade estandardizou procedimentos da inspeção, equipamento e meios de teste avançado e perfeito, e restritamente de acordo com os regulamentos, 72 horas de experiências de envelhecimento e testes de estabilidade nos produtos, e não permite que um produto de qualidade inferior saa da fábrica.
• O partido de recepção retorna diretamente o grupo de produtos com uma taxa da não-conformidade de 2%, e todos os custos incorridos são carregados pelo fornecedor. O padrão de referência refere a descrição do produto fornecida pelo fornecedor.
• Garanta a quantidade de bens e a velocidade da expedição.

7,2 acessórios e peças sobresselentes

Este produto inclui:

• Sensor
• Manual da instrução
• Certificado

7,3 compromisso do serviço pós-venda

A empresa proporciona o serviço pós-venda local dentro de um ano da data da venda, mas não inclui dano causado pelo uso impróprio. Se o reparo ou o ajuste são exigidos, retorne-o por favor, mas os custos de envio devem ser pretensiosos. Danificado na maneira, a empresa reparará o dano do instrumento para livre.
