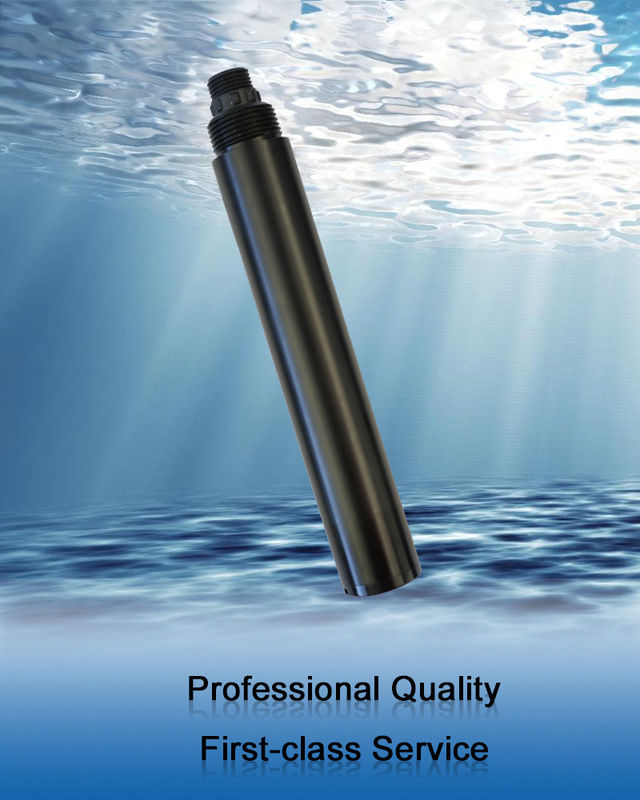

O sensor em linha 90° da suspensão KSS601 dispersou o princípio claro, apoio incorporado RS-485 do sensor de temperatura, Modbus/RTU

princípio 1.Operational

O sensor em linha integrado KSS601 da suspensão é projetado e fabricado usando o princípio de medida clara dispersada da suspensão. Quando um feixe de luz é incidente em uma amostra de água, a luz está dispersada pela matéria suspendida na amostra de água, e a luz dispersada na amostra de água é calculada medindo a intensidade da perpendicular clara dispersada à luz de incidente e comparando a com o valor interno da calibração, tornada linear à saída o valor final.

2.Feature

• 90° dispersou o princípio claro, sensor de temperatura incorporado
• Apoio RS-485, protocolo de Modbus/RTU
• Estrutura da fibra ótica, resistência forte à interferência clara externo
• Fonte luminosa infravermelha do diodo emissor de luz com estabilidade alta
• IP68 proteção, profundidade de água dentro de 20 medidores
• Conveniente, rápido, estável e fácil manter

especificações 3.Technical

desenho 4.Dimensional

5.Installation e conexão elétrica

5,1 a instalação


Exigências da distância da instalação: mantenha mais de 5cm com a parede lateral e 10cm ou mais com a parte inferior.

5,2 conexão elétrica

a) Linha vermelha - cabo de alimentação (12 ~ 24V)
b) linha do preto - terra (terra)

c) linha azul - 485A
d) linha branca - 485B
e) fio desencapado - fio protegido
Depois que a fiação é terminada, deve-se com cuidado verificar para evitar conexões incorretas antes de pôr acima.

Especificação do cabo: Considerando que o cabo está imergido na água (que inclui a água do mar) por muito tempo ou exposto ao ar, o cabo tem determinada resistência de corrosão. O diâmetro exterior do cabo é Φ6 milímetro e todas as relações são impermeáveis.

6.Maintenance

6,1 procedimentos e métodos de manutenção

6,1.1 programação de manutenção
A limpeza da janela da medida é muito importante manter leituras exatas.

6,1.2 método da manutenção

• Superfície exterior do sensor: Limpe a superfície exterior do sensor com o água da torneira. Se há ainda restos deixados, limpe-os com um pano macio, úmido. Para alguma sujeira teimoso, adicione algum líquido de lavagem do agregado familiar ao água da torneira para limpá-lo.
• Verifique o cabo do sensor: o cabo não deve estar apertado ao trabalhar normalmente, se não o cabo dentro do cabo quebrar-se-á e o sensor não funcionará corretamente.
• Verifique a janela da medida do sensor para ver se há a sujeira.

6,1.3 nota
A ponta de prova contém componentes óticos e eletrônicos sensíveis. Certifique-se que a ponta de prova não é assunto a choque mecânico severo. Não há nenhuma parte dentro da ponta de prova que exige a manutenção do usuário.

6,2 calibração do sensor

• Calibração zero: use uma grande quantidade de taça para tomar uma quantidade apropriada da suspensão zero ou uma concentração conhecida da suspensão (0 ~ 200.0mg/L), o sensor está colocado verticalmente na solução, a parte frontal do sensor é pelo menos 10cm da parte inferior da taça, 1 calibração zero minuto é executado depois que o valor é estável. As instruções referem o apêndice.
• Calibração da inclinação: Coloque a ponta de prova do sensor em uma suspensão da concentração conhecida (200.0~2000.0mg/L). A parte frontal do sensor é pelo menos 10cm longe da parte inferior da taça. Após 1 minuto, o valor é estabilizado e a inclinação é calibrada. As instruções referem o apêndice.

Nota: Nenhuma bolha pode ser gerada na parte dianteira da ponta de prova.

6,3 perguntas frequentemente feitas

7.Quality e serviço

7,1 controle de qualidade

• O serviço de inspeção da qualidade estandardizou procedimentos da inspeção, equipamento e meios de teste avançado e perfeito, e restritamente de acordo com os regulamentos, fazer o teste de envelhecimento de 72 horas e o teste de estabilidade no produto, e não permitir que um produto incompetente saa da fábrica.
• O partido de recepção retorna diretamente o grupo do produto com uma taxa de falhas de 2%, e todos os custos incorridos são carregados pelo fornecedor. O padrão de referência refere a descrição do produto fornecida pelo fornecedor.
• Garanta a quantidade de bens e a velocidade da expedição.

7,2 acessórios e peças sobresselentes
Este produto inclui:

• 1 sensor
• 1 cópia das instruções
• 1 certificado

7,3 compromisso do serviço pós-venda
A empresa proporciona o serviço pós-venda local dentro de um ano da data da venda, mas não inclui dano causado pelo uso impróprio. Se o reparo ou o ajuste são exigidos, retorne-o por favor, mas os custos de envio devem ser pretensiosos. Danificado na maneira, a empresa reparará o dano do instrumento para livre.
