Saída de monitoração em linha do sinal do transmissor KWS750 do PH do sensor do PH do sensor da qualidade de água: RS-485 (protocolo de Modbus/RTU)

1. Introdutório

O elétrodo de vidro do íon de hidrogênio e o elétrodo de referência foram usados para formar uma pilha galvânico. Em processo da troca iônica entre íons de hidrogênio no filme de vidro e a solução medida, a concentração de íons de hidrogênio na solução foi detectada medindo a diferença potencial entre os elétrodos, para medir o valor de PH do líquido medido.

O sensor do PH, conhecido geralmente como a ponta de prova do PH, é composto do elétrodo de vidro e do elétrodo de referência. O elétrodo de vidro consiste em uma haste de vidro do apoio, em um filme de vidro, em uma solução interna da referência, em um elétrodo de referência interno, em um tampão do elétrodo, e em um fio. O elétrodo de referência tem um potencial de elétrodo conhecido e constante, e os elétrodos do calomel ou da prata/cloreto de prata são de uso geral. Porque o valor de PH é relacionado à temperatura, é geralmente necessário adicionar um elétrodo da temperatura para que a compensação de temperatura forme um elétrodo composto tripolar.

Usado para a monitoração ambiental da qualidade de água, solução do ácido/alcaloide/sal, processo da reação química e processo de produção industrial, pode cumprir as exigências da medida em linha do pH para a maioria de aplicações industriais.

2. especificações técnicas

3. desenho dimensional

Nota: O conector do sensor é cabeça masculina comum impermeável do núcleo M16-5.

4. a instalação e conexão elétrica

4,1 a instalação

Nota: O sensor não dever ser de cabeça para baixo instalado ou horizontalmente quando instalado, pelo menos em um ângulo de 15 graus ou de mais.

4,2 conexão elétrica

a) Linha vermelha - cabo de alimentação (12 ~ 24V)

b) Linha preta - terra (terra)

c) Linha azul - 485A

d) linha branca - 485B

e) fio desencapado - fio protegido

Depois que a fiação é terminada, deve-se com cuidado verificar para evitar conexões incorretas antes de pôr acima.

Especificação do cabo: Considerando que o cabo está imergido na água (que inclui a água do mar) por muito tempo ou exposto ao ar, o cabo tem determinada resistência de corrosão. O diâmetro exterior do cabo é Φ6 milímetro e todas as relações são impermeáveis.

5. manutenção

5,1 uso e manutenção

Ao medir o sensor do pH, deve ser limpado na água destilada (ou deionized a água), e o papel de filtro deve ser usado para absorver a umidade para impedir que as impurezas estejam introduzidas no líquido a ser testado. 1/3 do sensor devem ser introduzidos na solução a ser testada.

O sensor deve ser lavado quando não no uso, introduzido em uma luva protetora com uma solução do cloreto de potássio de 3,5 mol/L, ou o sensor introduziu em um recipiente com uma solução do cloreto de potássio de 3,5 mol/L.

Verifique se o terminal está seco. Se é manchado, limpe-o com o álcool absoluto e seque-o. Evite a imersão a longo prazo na solução da água destilada ou da proteína e impeça o contato com graxa de silicone. Com um sensor mais longo, seu filme de vidro pode tornar-se translúcido ou com depósitos, que podem ser lavados com ácido clorídrico diluído e ser enxaguados com água. O sensor é usado por muito tempo. Quando um erro de medida ocorre, deve ser calibrado com o medidor para a calibração.

Quando a calibração e a medida não podem ser executadas quando o sensor estiver mantido e mantido na maneira acima, o sensor falhou. Substitua por favor o sensor.

Tabela padrão da referência do pH do amortecedor

A leitura e o padrão reais do instrumento às vezes para ter um erro das palavras ±1.

5,2 calibração

Nota: O sensor foi calibrado antes de sair da fábrica. Se o erro de medida não é excedido, não deve arbitrariamente ser calibrado.

a) Calibração zero

Use 250 mL da água destilada em um cilindro de medição, derrame-os em uma taça, adicione-os um pacote de pó da calibração com pH=6.86, agite-o uniformemente com uma haste de vidro até que o pó esteja dissolvido completamente, configuram a solução com pH=6.86, põem o sensor na solução, espera por 3 ~5 minutos, depois que o valor é estável, veem se o valor indicado é 6,86. Se não, você precisa de executar a calibração zero. Refira o apêndice para as instruções da calibração.

b) Calibração da inclinação

Para a solução ácida: A tomada 250 mL da água destilada em um cilindro de medição, derrama em uma taça, adiciona um pacote de pó da calibração com pH=4.00, agita uniformemente com uma haste de vidro até que o pó esteja dissolvido completamente, e configura a solução a pH=4.00; Na solução, espera por 3 a 5 minutos. Depois que o valor é estável, veja se o valor é 4,00. Se não, a calibração da inclinação é exigida. Refira o apêndice para as instruções da calibração.

Para a solução alcalina: A tomada 250 mL da água destilada em um cilindro de medição, derrama em uma taça, adiciona um pacote de pó da calibração com pH=9.18, agita uniformemente com uma haste de vidro até que o pó esteja dissolvido completamente, e configura a solução a pH=9.18; Na solução, espera por 3 a 5 minutos. Depois que o valor é estável, verificação se a exposição é 9,18. Se não, a calibração da inclinação é exigida. Refira o apêndice para as instruções da calibração.

6.Quality e serviço

6,1 controle de qualidade

• O serviço de inspeção da qualidade estandardizou procedimentos da inspeção, equipamento e meios de teste avançado e perfeito, e restritamente de acordo com os regulamentos, fazer o teste de envelhecimento de 72 horas e o teste de estabilidade no produto, e não permitir que um produto incompetente saa da fábrica.
• O partido de recepção retorna diretamente o grupo do produto com uma taxa de falhas de 2%, e todos os custos incorridos são carregados pelo fornecedor. O padrão de referência refere a descrição do produto fornecida pelo fornecedor.
• Garanta a quantidade de bens e a velocidade da expedição.

6,2 acessórios e peças sobresselentes

Este produto inclui:

• 1 sensor
• Pó da calibração 3 blocos
• 1 cópia do manual
• 1 certificado

6,3 compromisso do serviço pós-venda

A empresa proporciona o serviço pós-venda local dentro de um ano da data da venda, mas não inclui dano causado pelo uso impróprio. Se o reparo ou o ajuste são exigidos, retorne-o por favor, mas os custos de envio devem ser pretensiosos. Danificado na maneira, a empresa reparará o dano do instrumento para livre.

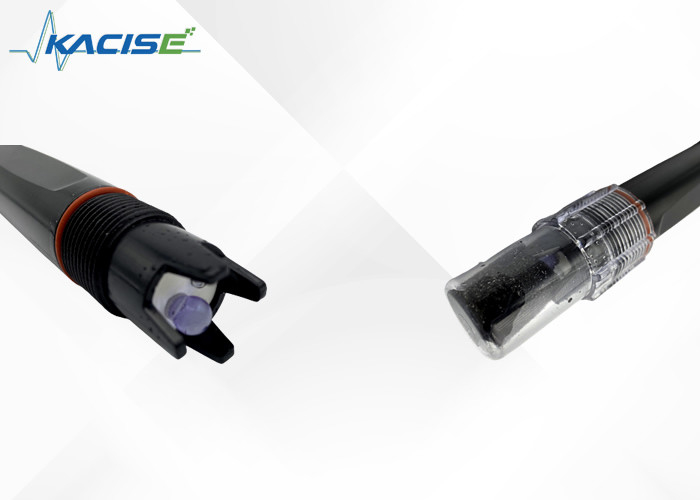

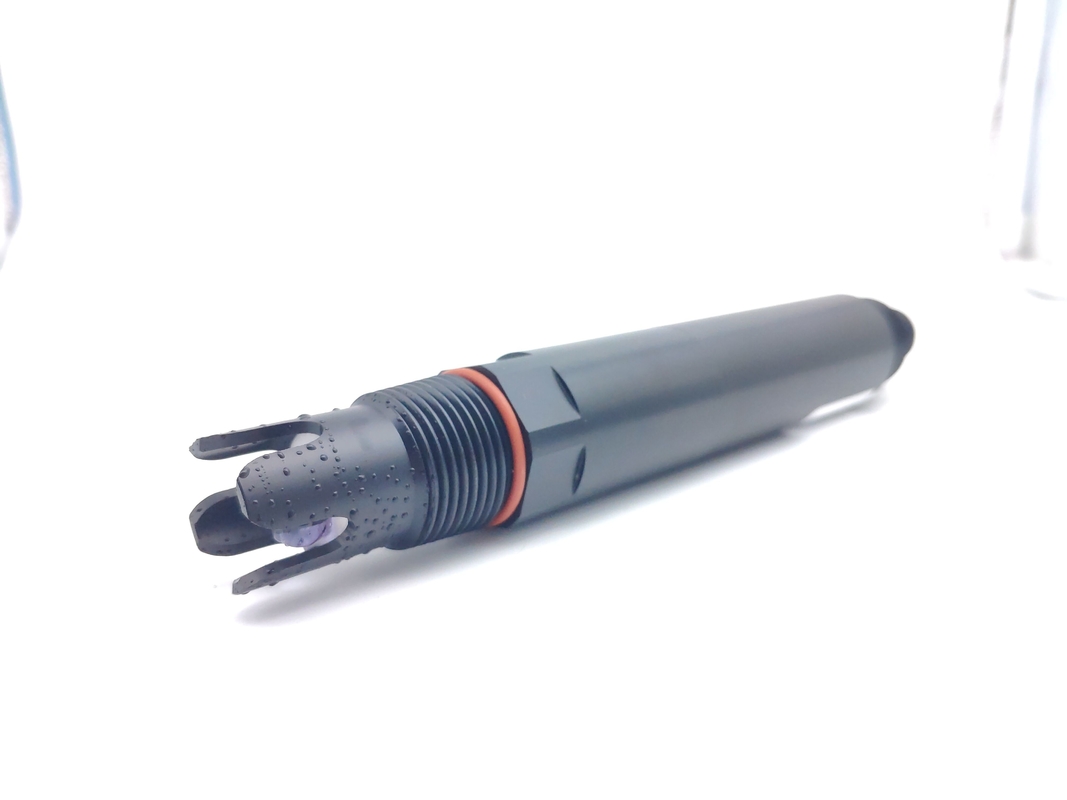

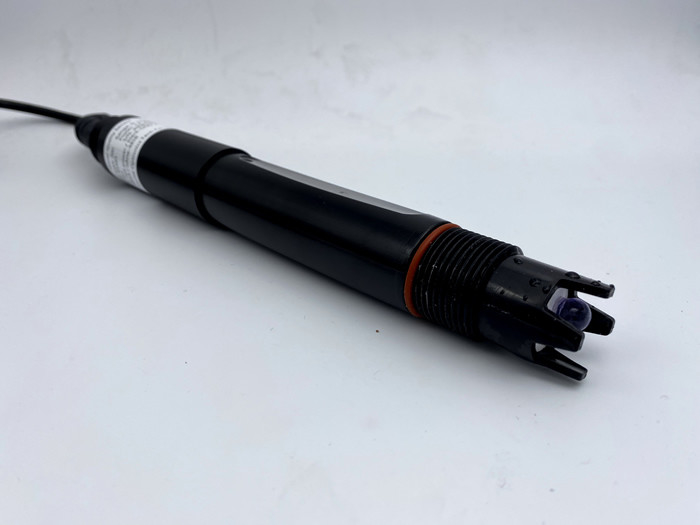

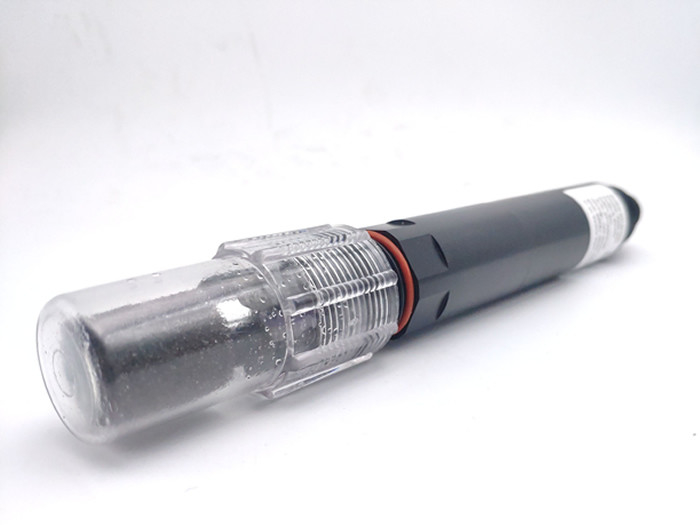

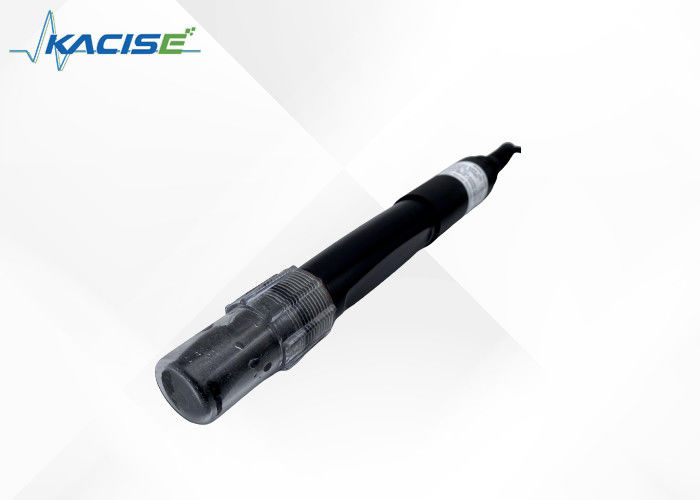

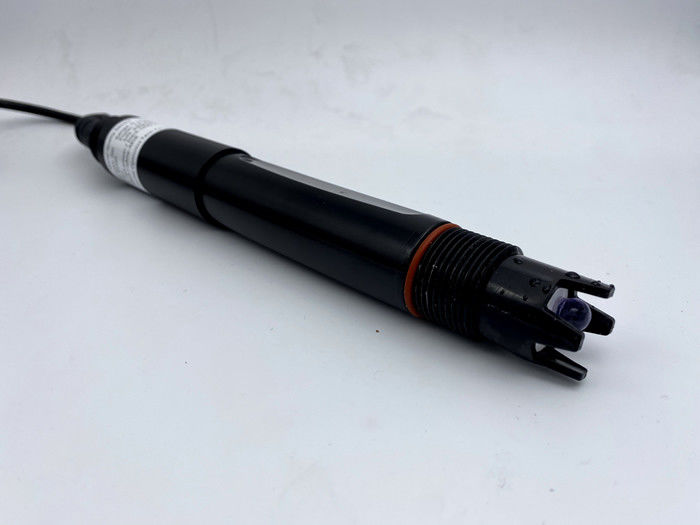

Fotografia
