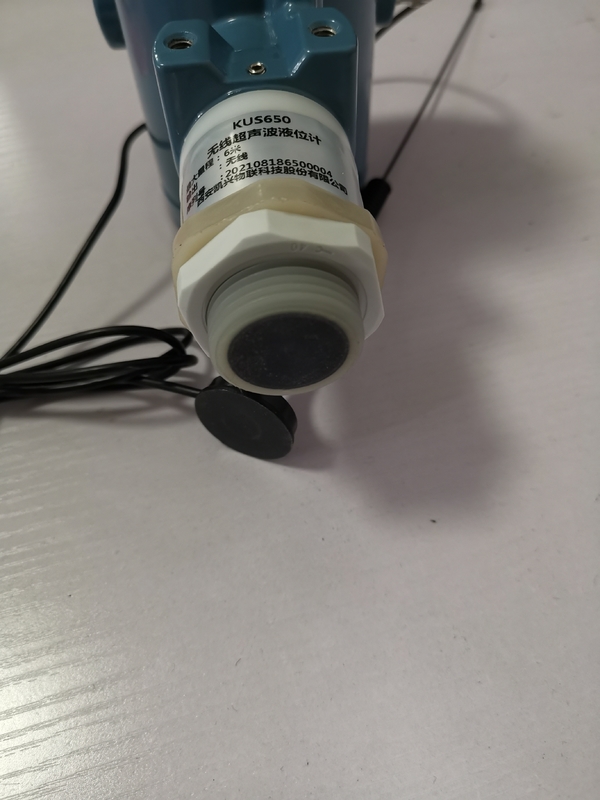

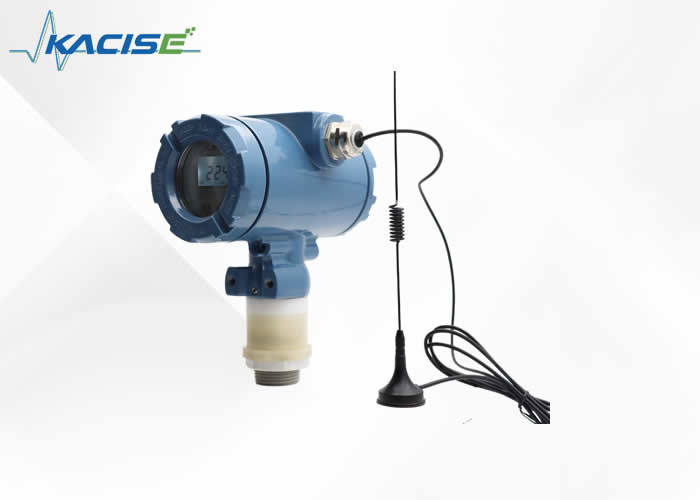

Sensor de nível do tanque por ultra-som KUS650
Área de aplicação
A série KUS650 é utilizada para indicar e monitorizar as alterações do valor da pressão/nível da água no local de instalação,e carregar os dados em tempo real para a plataforma de gestão centralizada através do módulo de transmissão sem fio embutido, que é conveniente para os usuários gerenciarem de forma inteligente e centralizada.
• Sistema de água de incêndio
• Abastecimento hídrico da cidade
• Tratamento de esgotos
• Aquecimento a longa distância
• Indústria alimentar
• Química, energia
configurações de parâmetros
1 Configuração do horário de envio
Código de operação: 2121 unidades (minutos)
No estado de medição, aperte a tecla "M" para exibir "-COd-"; aperte a tecla "M" para confirmar, exiba "00000", os dois dígitos piscam, aperte as teclas "para cima e para baixo" para ajustar para "2121";Pressione a tecla "M" para confirmar, Exibir "S_TIM", pressionar a tecla "M", exibir "00000" (último valor de definição) e definir o valor (intervalo 1) pela tecla "para cima" (tecla de dados à esquerda) e pela tecla "para baixo" (tecla de aumento de dados)Pressione a tecla "M" para confirmar e salvar após a conclusão do ajuste.
2 Configuração do intervalo de tempo de recolha
Código de operação: 2122 unidades (segundos)
No estado de medição, aperte a tecla "M" para exibir "-COd-"; aperte a tecla "M" para confirmar, exiba "00000", os dois dígitos piscam, aperte as teclas "para cima e para baixo" para ajustar para "2122";Pressione a tecla "M" para confirmar, Exibir "S_FrE", pressionar a tecla "M", exibir "00000" (último valor de configuração), definir o valor (intervalo 1 ′′ 09999) com as teclas "para cima" e "para baixo", pressionar "M" após a conclusão do ajuste Pressione para confirmar e salvar.Configuração do intervalo de tempo.
3 Configuração do método de transferência de dados
Código de operação: 2124
No estado de medição, aperte a tecla "M" para exibir "-COd-"; aperte a tecla "M" para confirmar, exiba "00000", os dois dígitos piscam, aperte as teclas "para cima e para baixo" para ajustar para "2124";Pressione a tecla "M" para confirmar, Exibir "S.MOdE", pressionar a tecla "M", exibir "Ultimo valor definido", definido pelas teclas "Para cima" e "Para baixo", pressionar a tecla "M" para confirmar e salvar após a conclusão do ajuste.
4 Configuração do intervalo de tempo do alarme
Código de operação: 2125 unidades (minutos)
No estado de medição, aperte a tecla "M" para exibir "-COd-"; aperte a tecla "M" para confirmar, exiba "00000", os dois dígitos piscam, aperte as teclas "para cima e para baixo" para ajustar para "2125";Pressione a tecla "M" para confirmar, Exibir "S_ErT", pressionar a tecla "M", exibir "00000" (último valor de configuração), definir o valor (intervalo 1 ¢ 09999) por teclas "para cima" e "para baixo", pressionar "M" após a conclusão do ajuste Pressione para confirmar e salvar.
5 Ajuste do limite superior de alarme nível líquido/nível de material
Código de operação: 2311
No estado de medição, aperte a tecla "M" para exibir "-COd-"; aperte a tecla "M" para confirmar, exiba "00000", os dois dígitos piscam, aperte as teclas "para cima e para baixo" para ajustar para "2311";Pressione a tecla "M" para confirmar, exibir "Ad1H", pressionar a tecla "M" para definir o valor máximo de alarme, definir o valor através das teclas "para cima" e "para baixo", a diferença de retorno do limite máximo de alarme "Ad1F",o limite superior de atraso do alarme "Ad1d";, todas as alterações Após concluir, pressione a tecla "M" para confirmar e guardar.
6 Ajuste do limite inferior do nível do líquido/alarme de nível
Código de operação: 2312
No estado de medição, aperte a tecla "M" para exibir "-COd-"; aperte a tecla "M" para confirmar, exiba "00000", os dois dígitos piscam, aperte as teclas "para cima e para baixo" para ajustar para "2312";Pressione a tecla "M" para confirmar, exibir "Ad2H", pressionar a tecla "M" para definir o valor máximo de alarme, definir o valor através das teclas "para cima" e "para baixo", a diferença de retorno do limite máximo de alarme "Ad2F",o limite superior de atraso do alarme "Ad2d";, todas as alterações Após concluir, pressione a tecla "M" para confirmar e guardar.
7 Instrumento zero
Código de operação: 1000
No estado de medição, aperte a tecla "M" para exibir "-COd-"; aperte a tecla "M" para confirmar, exiba "00000", os dois dígitos piscam, aperte as teclas "para cima e para baixo" para ajustar para "1000";Pressione a tecla "M" para confirmar, Exibir "bd_0" e pressionar as teclas "para cima e para baixo" para selecionar "NÃO (sair sem calibração) ou SIM (calibrar zero)".
8 metros de corte zero
Código de operação: 1511
No estado de medição, aperte a tecla "M" para exibir "-COd-"; aperte a tecla "M" para confirmar, exiba "00000", os dois dígitos piscam, aperte as teclas "para cima e para baixo" para ajustar para "1511";Pressione a tecla "M" para confirmar, Exibir "CUTO", pressionar a tecla "M", exibir "00000" (último valor de configuração), definir o valor (intervalo 1 ¢ 29999) por teclas "para cima" e "para baixo", pressionar "M" após a conclusão do ajuste Pressione para confirmar e salvar.
9 Ajuste de deslocamento do medidor
Código de operação: 1510
No estado de medição, aperte a tecla "M" para exibir "-COd-"; aperte a tecla "M" para confirmar, exiba "00000", os dois dígitos piscam, aperte as teclas "para cima e para baixo" para ajustar para "1510";Pressione a tecla "M" para confirmar, Exibir "OFSET", pressionar a tecla "M", exibir "00000" (o último valor definido), definir o valor (intervalo -1999929999) com as teclas "para cima" e "para baixo", pressionar "M" após o ajuste "Chave para confirmar e salvar.
Parâmetros
| Entrar |
| Variavel medida Líquido |
nível, nível de material
|
| Trânsito máximo de medição |
1.2-30m (pode ser personalizado de acordo com a demanda)
|
| Produção |
| Precisão completa |
± 0,15% FS/ 0,15°C |
| Compensação de temperatura |
-10°C ∼70°C |
| Efeitos das vibrações |
< ± 0,05%/g, 500 Hz em todas as direcções (conforme IEC 68-2-64) |
forma de comunicação
1 Comunicação MODBUS
Existem dois tipos de protocolo MODBUS: MODBUS-RTU (comumente usado na China)
Modbus-ASCII
O protocolo de comunicação deste instrumento está em conformidade com o protocolo de comunicação MODBUS-RTU
Supondo que os parâmetros do instrumento sejam: O endereço do instrumento está definido como 1; a taxa de comunicação é 9600; o dígito de verificação não é válido; o ponto decimal é 0; a unidade é KPa;
2 Comunicação sem fios (NB-IoT/4G/LoRa)
De acordo com as diferentes necessidades dos utilizadores, a comunicação sem fios tem diferentes métodos de transmissão e conteúdos de protocolo.
Instalação e manutenção
1 Instalação
1) O contador deve ser instalado num plano vertical horizontal.
2) Preste atenção à correspondência do intervalo ao utilizar com outros instrumentos.
3) Antes de instalar o medidor digital no equipamento, verifique primeiro se a cabeça do medidor está limpa.
2 Manutenção
1) O instrumento é um instrumento de alta precisão e deve ser colocado num local com circulação de ar, fácil de observar, fácil de manter e de operar.
2) Embora o sensor digital possa exceder a gama durante a utilização, a utilização prolongada afetará a precisão da medição e pode danificar o medidor.Recomenda-se que o utilizador use o medidor de acordo com a gama.
3) Quando o ecrã LCD do medidor digital sem fios mostrar a tensão da bateria em branco, substitua a bateria para garantir o funcionamento normal da medição.
Nota: A bateria recarregável pode ser carregada e o tempo de carregamento é de 3 ~ 4 horas.
