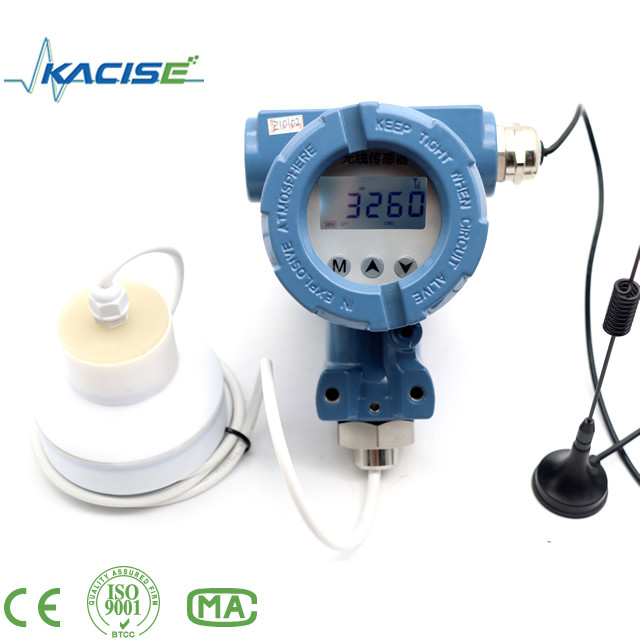

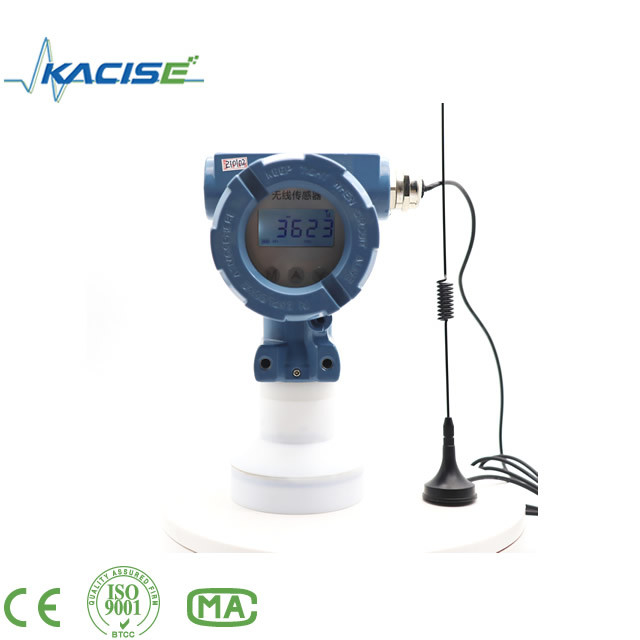

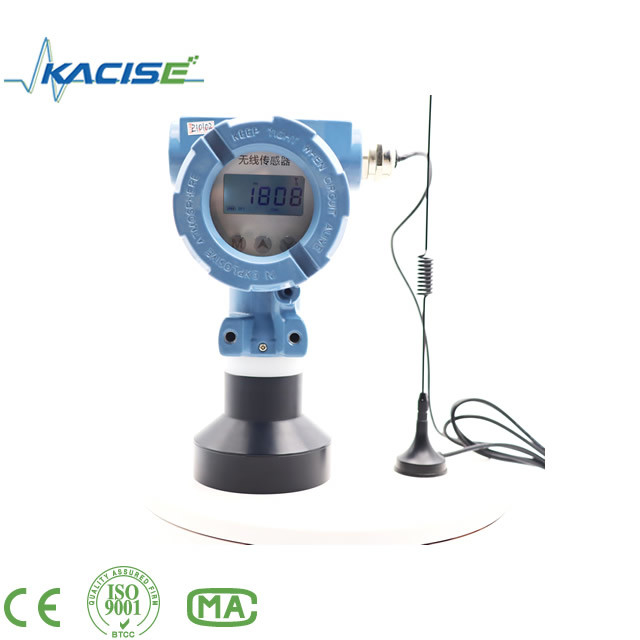

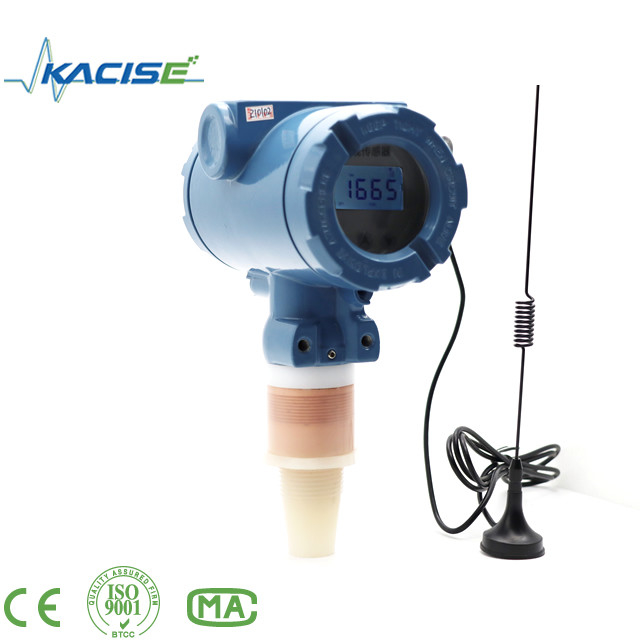

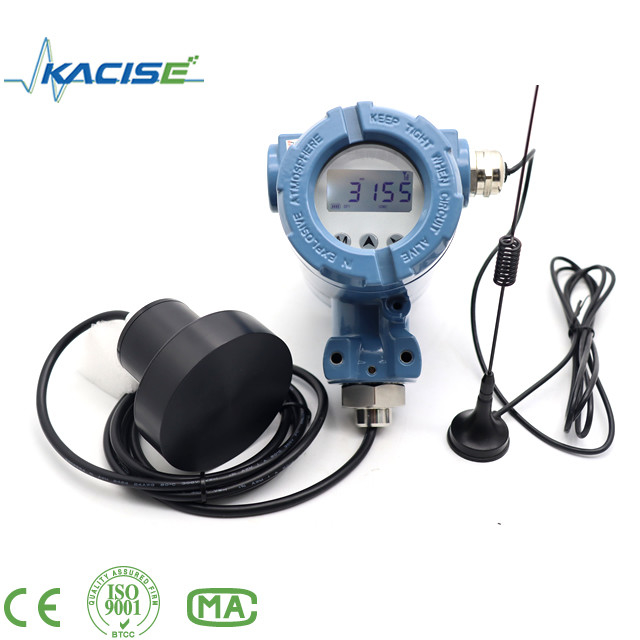

Sensor ultrassônico para a distância e a medida nivelada de KUS650

Manual da instrução KUS650

1. Vista geral do produto

O nível líquido sem fio digital sem fio inteligente da série KUS650/sensor nivelado é um produto inteligente da indicação digital com a elevada precisão e a estabilidade alta introduzidas por nossa empresa. Apropriado para a medida do tempo real e a exposição do nível líquido/nível material. Este produto adota a exposição de cristal líquida da temperatura larga especial, sensor alto da estabilidade, e é fabricado com cuidado com a compensação de temperatura digital precisa e a tecnologia não-linear da correção para assegurar a elevada precisão e a estabilidade alta do nível líquido/medida nivelada. O módulo sem fio incorporado usa a rede para fornecer usuários a transmissão de dados sem fio da grande distância e da baixa potência, e envia todos os dados do estado do sensor ao servidor da gestão do fundo da nuvem no tempo real realizar o enlace do alarme e a análise estatística dos dados com a plataforma esperta da nuvem.

2. Características do produto

◆Poder: Secundário-bateria preliminar do lítio de dois DC3.6V

◆O rádio transmite o poder: <23 dBm="">

◆Receba a sensibilidade: <-135 dBm="">

◆Largura de banda teórica: 200Kbs

◆Transmissão sem fio do apoio do estado do alarme ao servidor, ao endereço configurável do servidor e ao porto

◆Usando a compensação de temperatura digital precisa e tecnologia não-linear da correção, variação da temperatura larga e compensação completa da precisão;

◆Os dados múltiplos datilografam a indicação (porcentagem, exposição da corrente de saída);

◆Exposição larga especial do LCD da temperatura (- 30℃~80℃);

◆Forneça uma variedade de métodos da fonte de alimentação ao mesmo tempo;

◆A instalação vertical ou a instalação axial, fornecendo uma variedade de nível líquido/relações e materiais nivelados da relação;

◆LCD com parametrização e os três botões de ajuste.

◆De acordo com necessidades de usuário e condições do local, a frequência de coleção e o intervalo de tempo da coleção podem ser ajustados.

◆A monitoração da bateria, quando o poder é insuficiente, a tela do medidor piscará e relatará à plataforma centralizada da gestão ao mesmo tempo.

◆O ponto inicial da pressão de água/alarme nivelado de água pode ser ajustado e alterado de acordo com necessidades reais.

◆O ponto inicial da pressão de água/alarme nivelado de água alarma-se automaticamente.

3. Aplicação

A série KUS650 é usada para indicar e monitorar as mudanças do valor da pressão de água/nível de água no local da instalação, e transfere arquivos pela rede os dados do tempo real à plataforma centralizada da gestão através do módulo sem fio incorporado da transmissão, que é conveniente para que os usuários controlem inteligentemente e centralizedly. É usada principalmente nas seguintes indústrias:

• Abastecimento de água do fogo • Fonte de água municipal

• Tratamento de esgotos • Aquecimento interurbano

• Indústria alimentar • Químico, energia

4. Parâmetros técnicos

Pontas da seleção: Para exigências especiais, contacte por favor nossa empresa e indique-a na ordem.

Precauções:

1. Se você precisa de calibrar o instrumento, contacte por favor nossa empresa. não são permitidos aos Não-profissionais calibrar o instrumento.

2. Ao calibrar o relógio, gire por favor no relógio primeiramente, e calibre então após 1 hora da temperatura constante.

5. Ajuste do parâmetro

relação do Três-botão

1. Envie o ajuste do tempo

Opcode: 2121 unidades (minutos)

No estado da medida, imprensa a chave de “M”, indicará “- o bacalhau”; pressione a chave de “M” para confirmar, ele indicará “00000", os flashes do dígito das unidades, imprensa “para cima e para baixo” chave para ajustar a “2121"; pressione o “M” chave para confirmar, a exposição “S_TIM”, a imprensa “M” chave, exposição “00000" (o último valor ajustado,), configure o valor (escala 1) “” por chave (tecla Shift esquerda dos dados) e “para baixo” chave (a chave do aumento dos dados) ~09999), depois que o ajuste é terminado, imprensa a chave de “M” a confirmar e salvar.

2. Ajuste do intervalo de tempo da coleção

Opcode: 2122 unidades (segundos)

No estado da medida, imprensa a chave de “M”, indicará “- o bacalhau”; pressione a chave de “M” para confirmar, ele indicará “00000", os flashes do dígito das unidades, imprensa “para cima e para baixo” chave para ajustar a “2122"; pressione o “M” chave para confirmar, exposição “S_FrE”, a imprensa “M” chave, exposição “00000" (o último valor de grupo,), configure o valor (escala 1~09999) “” pela chave e “para baixo” chave, a imprensa “M” depois que o ajuste é chave terminado para confirmar a economia.

3. Ajuste do método da transferência de arquivo pela rede dos dados

Opcode: 2124

No estado da medida, imprensa a chave de “M”, indicará “- o bacalhau”; pressione a chave de “M” para confirmar, ele indicará “00000", os flashes do dígito das unidades, imprensa “para cima e para baixo” chave para ajustar a “2124"; pressione a chave de “M” para confirmar “acima”, de imprensa “M” da exposição chave de “S.MOdE”, de uso da exposição da “chave última” de valor” de grupo imprensa “M, chave e “para baixo” chave ao grupo, depois que o ajuste é terminado, a confirmar e salvar.

4. Ajuste do tempo do intervalo do alarme

Opcode: 2125 unidades (minutos)

No estado da medida, imprensa a chave de “M”, indicará “- o bacalhau”; pressione a chave de “M” para confirmar, ele indicará “00000", os flashes do dígito das unidades, imprensa “para cima e para baixo” chave para ajustar a “2125"; pressione o “M” chave para confirmar, exposição “S_ErT”, a imprensa “M” chave, exposição “00000" (o último valor de grupo,), configure o valor (escala 1~09999) “” pela chave e “para baixo” chave, a imprensa “M” depois que o ajuste é chave terminado para confirmar a economia.

5. Ajuste do nível líquido/do limite superior alarme nivelado

Opcode: 2311

No estado da medida, imprensa a chave de “M”, indicará “- o bacalhau”; pressione a chave de “M” para confirmar, ele indicará “00000", os flashes do dígito das unidades, imprensa “para cima e para baixo” chave para ajustar a “2311"; pressione a chave de “M” para confirmar, chave da imprensa “M” da exposição “Ad1H”, para ajustar o valor do alarme do limite superior, configure o valor “” chave e “para baixo” chave, pelo valor da histerese do limite superior do alarme de “Ad1F”, atraso do limite superior do alarme de “Ad1d”, toda a imprensa do ajuste a chave de “M” para confirmar a economia quando terminado.

6. Ajuste do nível líquido/limite alarme nivelado do mais baixo

Opcode: 2312

No estado da medida, imprensa a chave de “M”, indicará “- o bacalhau”; pressione a chave de “M” para confirmar, ele indicará “00000", os flashes do dígito das unidades, imprensa “para cima e para baixo” chave para ajustar a “2312"; pressione a chave de “M” para confirmar, exposições “Ad2H”, imprensa a chave de “M” para ajustar o valor do alarme do limite superior, use “levantam” e as chaves da “pena” para ajustar o valor, o valor da histerese do limite superior do alarme de “Ad2F”, atraso do limite superior do alarme de “Ad2d”, todos os ajustes pressiona a chave de “M” para confirmar a economia quando terminado.

7. Calibração zero do instrumento

Opcode: 1000

No estado da medida, imprensa a chave de “M”, indicará “- o bacalhau”; pressione o “M” chave para confirmar, ele indicará “00000", os flashes do dígito das unidades, imprensa “para cima e para baixo” chave para ajustar a “1000”; pressione a chave de “M” imprensa para confirmar, de exposição “bd_0” “para cima e para baixo” as chaves a selecionar “NÃO (saída sem calibração) ou SIM (calibração zero)”. Pressione a chave de “M” para confirmar a economia e a saída.

8. Remoção zero do ponto do instrumento

Opcode: 1511

No estado da medida, imprensa a chave de “M”, indicará “- o bacalhau”; pressione o “M” chave para confirmar, ele indicará “00000", os flashes do dígito das unidades, imprensa “para cima e para baixo” chave para ajustar a “1511”; pressione o “M” chave para confirmar, a exposição “CUTO”, imprensa o “M” chave, ele indicará “00000" (o último valor de grupo), usam-se “acima” e “para baixo” chaves para ajustar o valor (escala 1~29999), imprensa “M” depois que o ajuste é chave terminado para confirmar a economia.

9. Ajuste do offset do medidor

Opcode: 1510

No estado da medida, imprensa a chave de “M”, indicará “- o bacalhau”; pressione o “M” chave para confirmar, ele indicará “00000", os flashes do dígito das unidades, imprensa “para cima e para baixo” chave para ajustar a “1510”; pressione a chave de “M” para confirmar, chave da imprensa “M” da exposição “OFSET”, exposição “00000" (o último valor de grupo,), configure o valor (escala -19999~29999) “” pela chave e “para baixo” chave, a imprensa “M” depois que o ajuste é” botão terminado para confirmar a economia.

6. Métodos de uma comunicação

1. Uma comunicação de MODBUS

Há dois tipos de protocolos de MODBUS: MODBUS-RTU (de uso geral em China)

MODBUS-ASCII

O protocolo de comunicação deste instrumento cumpre com o protocolo de comunicação de MODBUS-RTU

Supõe que os parâmetros do instrumento são: o endereço do instrumento é ajustado a 1; a taxa de transmissão de uma comunicação é 9600; o dígito de verificação inválido; o ponto decimal é 0; a unidade é KPa;

2. Uma comunicação sem fio (NB-IoT/4G/LoRa)

De acordo com as necessidades diferentes de usuários, uma comunicação sem fio tem métodos da transmissão e índices diferentes do protocolo. Inquira por favor para detalhes.

7. A instalação e manutenção

1. A instalação

1) O instrumento deve ser instalado verticalmente e horizontalmente.

2) Ao usar-se com outros instrumentos, pague a atenção à harmonização da escala.

3) Antes de instalar o medidor digital no dispositivo, verifique se a cabeça do medidor esteja limpa. Durante o uso, o encanamento deve ser mantido limpo.

2. Manutenção

1) O instrumento é um instrumento da elevada precisão, e deve ser selecionado em um lugar com circulação de ar, observação fácil, e manutenção e operação fáceis.

2) Embora o sensor digital possa exceder a escala durante o uso, o uso a longo prazo afetará a precisão da medida e pode danificar o medidor. Recomenda-se que o usuário usa o medidor de acordo com a escala.

3) Quando o painel LCD do medidor digital sem fio mostra que a tensão da bateria está vazia, substitua por favor a bateria para assegurar a medida normal.

Nota: A bateria recarregável pode somente ser carregada, e o tempo de carregamento é 3~4 horas.

8. Armazenamento e transporte

1. O produto deve ser armazenado em -40℃~+80℃, humidade relativa armazéns não mais de 90%, ventilados, secos e não corrosivos do gás.

2. O produto, o certificado de conformidade e o manual da instrução são embalados em um pacote, e a colisão forte é proibida restritamente durante o transporte.

Nota: Os índices do manual são sujeitos mudar sem aviso prévio, pagam por favor a atenção para permanecer em contato.
