| Lugar de origem: | CHINA |
| Marca: | Kacise |
| Número do modelo: | KUS630A |
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | 15*15*10cm, 0.5kg |
| Tempo de entrega: | 5-8 dias do trabalho |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100+ |
| Escala: | 0~12M | Saída: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Fonte de alimentação: | 3.3-24 V | Corrente de trabalho: | ≤45mA |
| Compensação de temperatura: | Sim | Temperatura de trabalho: | -25… 70℃ (248… 343K) |
| Classe da proteção: | IP68 | Material de Shell: | PVDF |
| Precisão da medida: | ≤ 1% | ||
| Realçar: | Sensor nivelado ultrassônico de profundidade de água,Sensor nivelado impermeável de profundidade de água,Detector ultrassônico da distância de KUS630A |
||

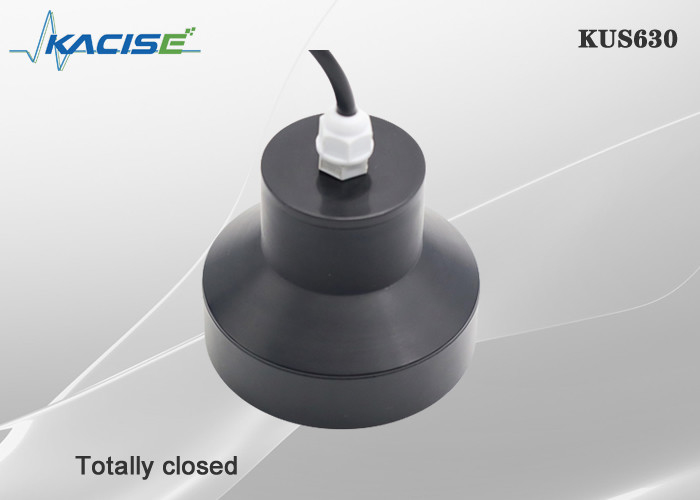

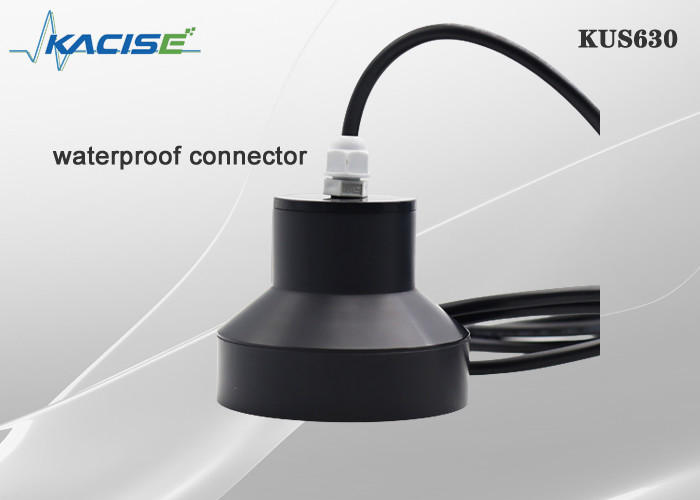

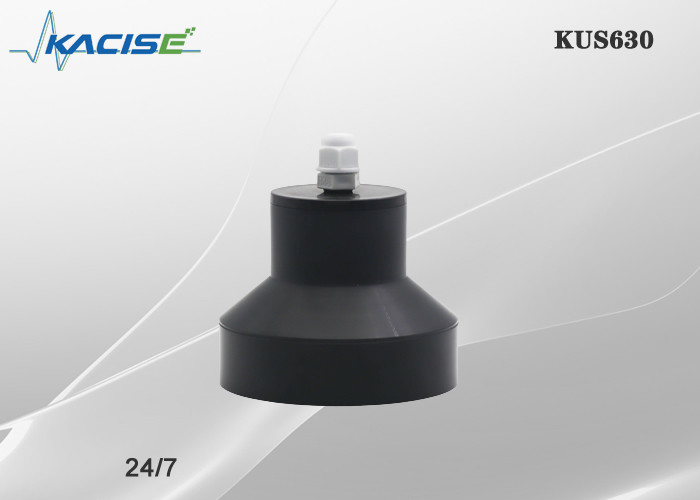

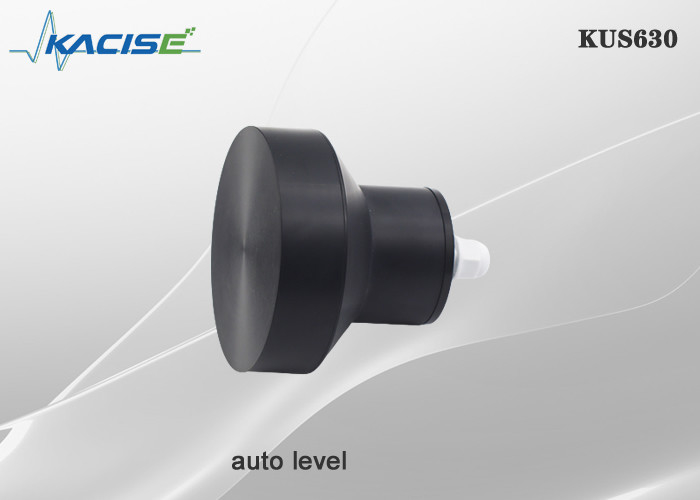

Medidor nivelado ultrassônico da série KUS630
1.Features
2. Dimensões
A unidade no diagrama é milímetro
conexões 3.Electrical e definições do sinal
| Linha ordem | Cor | Definição |
| 1 | Vermelho | O poder é positivo |
| 2 | Preto | terra do retorno do poder |
| 3 | Amarelo | Saída análoga, saída da tensão, saída do interruptor de saída atual |
| 4 | Azul | RS485 A+ ou uart TXD |
| 5 | Verde | RS485 b ou uart RXD |
| Cor do cabo | Linha ordem | Descreva | Observação |
| vermelho | 1 | posto perto | Entrada larga da tensão 3.3V-30V |
| preto | 2 | Terra | |
| amarelo | 3 | Saída do interruptor | O terminal do interruptor, capacidade de carga 1A 60V, apoia até duas saídas do interruptor com lógica independente, os dois terminais é os dois contatos do interruptor, não distingue entre polos positivos e negativos, e pode ser conectado na vontade. |
| Branco | 4 | Saída do interruptor | |
| marrom | 4 | RS485A+ | |
| verde | 5 | RS485B- |
descrição 4.Parameter
| Modelo: KUS630 | |
| Escala de medição |
0.6m… 12m |
|
Ponto cego |
0… 0.6m (a área de trabalho instável está dentro de 0.6m, ele não é recomendada trabalhar nesta escala); a versão mínima da área cega de 0.3m pode ser conseguida, que precisa de ser personalizada. |
| Tensão de fonte | C.C. de 3,3… 24 V, ondinha 10% SS |
|
Trabalho atual |
≤ 45 miliampère (a velocidade a mais rápida da medida) A versão da baixa potência, consumo de potência do sono é menos do que 0.3mA, enviar o consumo de potência é 20mA (menos do que 2ms), e receber o consumo de potência não é mais do que 8mA (menos do que 150ms) |
|
Sinal de saída |
1: Saída análoga programável 0-10V. 2: Saída RS485. 3: Saída de série do Uart saída 4:4-20mA 5: Saída do interruptor |
| Precisão da medida | ≤ 1% |
| Compensação de temperatura | sim |
condições de trabalho
| Temperatura de trabalho | -25… 70℃ (248… 343K) |
| Temperatura de armazenamento | -40… 85℃ (233… 358K) |
outras instruções
| Conexão elétrica | cabo 5-core (saída análoga), cabo de 6 núcleos (saída do interruptor); |
| Classe da proteção | IP68 |
| Material de Shell | PVDF |
5. Informação pedindo
| KUS | Modelo | Saída | Escala | Descreva |
| 630A | Personalização do apoio | |||
| Custommade | ||||
| 0-10V | Saída 0-10V análoga | |||
| 0-5V | Saída 0-5V análoga | |||
| 0-3V | Saída 0-3V análoga | |||
| 4-20mA | Saída 4-20mA análoga | |||
| Interruptor | Saída do interruptor | |||
| Uart | Protocolo de série da saída MODBUS RTU do Uart | |||
| RS485 | RS485 protocolo da saída MODBUS RTU | |||
| XXX milímetro |
Mmmeans XXX a distância máxima da medida (default1000mm) |
|||
| KUS | 550 | RS485 | 10000mm | |
