KUS3000 M30-Type3

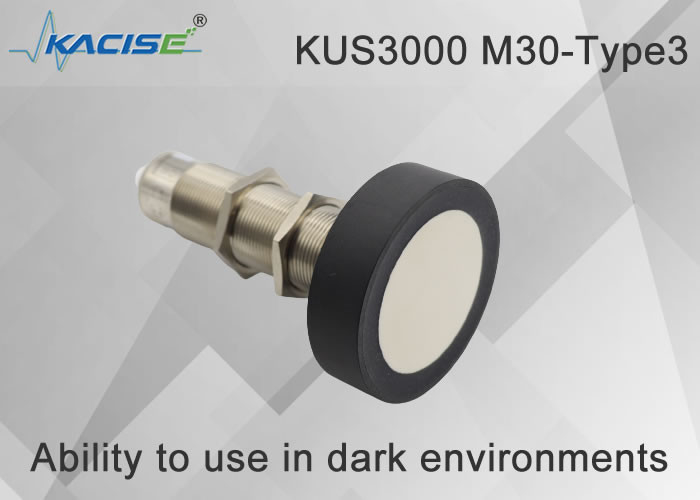

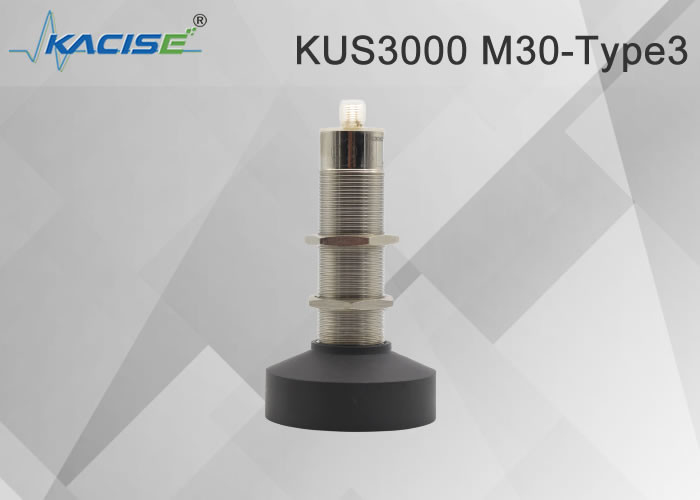

KUS3000 M30-Type3 menor transdutor de nível ultrassônico com indicador e ampla faixa
A unidade é mm.
Estrutura de tamanho M30 tipo 3
Nota: Este produto possui duas especificações de cabo e as instruções de fiação do cabo das duas especificações são as seguintes:
| Cabo tipo A | Cabo tipo B | ||
| Pino1 | Marrom | Pino1 | Amarelo |
| Pino2 | Branco | Pino2 | Preto |
| Pino3 | Azul | Pino3 | Vermelho |
| Pino 4 | Preto | Pino 4 | Verde |
A combinação de cabos padrão é baseada nas especificações recebidas pelo cliente
| M18 | |
| Faixa |
400...6500mm ou 600-12000mm |
| Faixa de intervalo ajustável |
400...6500mm ou 600-12000mm |
| Ponto cego |
0...400mm Ou 0...600mm |
| Tempo de resposta | aprox. 40ms |

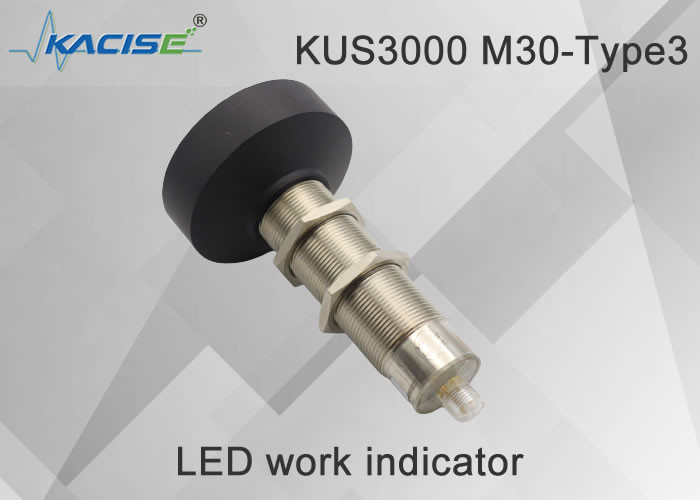

| Luz led azul | A luz azul pisca para indicar que a calibração pode ser realizada. Azul e outras constantes indicam que a fonte de alimentação do sensor está normal. A luz azul piscará dentro de 5 minutos após a alimentação ser ligada, indicando que o usuário pode realizar ajuste e calibração de saída. Após 5 minutos, a luz azul fica sempre acesa para indicar que o sensor não pode estar recebendo o comando de calibração. . |
| Luz LED Tellow | É usado para indicar se o objeto medido foi detectado. Durante o estágio de calibração, a luz amarela pisca para indicar que o estado de calibração atual está bloqueado e pode ser alternado para o próximo estado de calibração. |
| Luz LED vermelha |
No estado normal de funcionamento, a luz vermelha não está acesa e a luz vermelha está acesa para indicar que há uma falha. Durante o processo de calibração, a luz vermelha piscando indica que o sensor bloqueia a perda de eco atual ou o estado infinito, e o usuário pode mudar para o próximo estado de calibração. |
| Tensão de alimentação | 13 ... 30 V DC, requisitos especiais de tensão ampla podem ser personalizados |
| Corrente sem carga I0 | ≤ 45 mA |
| Tensão de alimentação | 3.3-12 CC, ondulação 10%SS |
| Consumo de energia I0 | ≤ 15 mA, modo de espera≤1mA, despertar serial, |
| tipo de saída |
1 Saída do interruptor PNP normalmente aberta e fechada por muito tempo pode ser calibrada 2 Saída do interruptor Saída NPN normalmente aberta e longa fechada programável 3 Saída de tensão analógica 0-10V programável. 4 saídas analógicas 4-20mA programáveis 5 saídas RS485 E4 programáveis. |
| Sobrecorrente, ou seja | 200 mA, proteção contra polaridade reversa, proteção contra curto-circuito |
| Configuração padrão |
Ponto de comutação M18 A1: 150 mm Ponto de comutação A2: 1000 mm Ponto de comutação M30 Tipo 1 A1 200 mm Ponto de comutação A2: 2000 mm Ponto de comutação M30 tipo 2 A1 300 mm Ponto de comutação A2: 4000 mm M30 tipo 3 ponto de comutação A1 500mm ponto de comutação A2: 6000mm |
| Queda de tensão de saída | ≤ 2,5 V |
| Repetibilidade | ≤1% |
| Nível liga-desliga f | ≤ 13 Hz A alta frequência pode ser personalizada |
| Amplitude característica de histerese padrão | 5% do valor definido, requisitos especiais podem ser personalizados |
| Faixa de compensação de temperatura | -40℃-85℃ |
| Temperatura de trabalho | -25…70℃(248...343K) |
| Temperatura de armazenamento | -40…85°C(233...358K) |
| Conexão | Conector V1 (M12×1),4 pinos |
| Classe de proteção | IP65 Outros podem ser personalizados |
| Material da casca | Cobre niquelado, outros podem ser personalizados |
Nota: Quando o produto M18 e o produto M30 possuem saída analógica de 4-20mA, o método de conexão do medidor é diferente daquele do produto 550.600. Como o terminal de saída dos produtos M18 e M30 é alimentado por VDD, conforme mostrado na Figura 1, o medidor deve ser conectado à porta de alimentação. Entre o terminal de saída e o terminal de saída, o diagrama de instruções de conexão é mostrado na Figura 2:
Figura 1 Diagrama do circuito da fonte de alimentação de saída
Figura 2 Diagrama esquemático do método de conexão
| KUS | Tipos de | saída | faixa | descrever | |
| M18 | Carcaça M18, faixa máxima de medição é de 1 metro | ||||
| M30-Tipo1 | A faixa máxima de medição do M30 é de 2 metros | ||||
| M30-Tipo2 | A faixa máxima de medição do M30 é de 3 metros | ||||
| M30-Tipo3 | A faixa máxima de medição do M30 é de 6 metros, 8 metros podem ser personalizados | ||||
| Personalizado | Shell oferece suporte à personalização do usuário | ||||
| NPN | saída como NPN | ||||
| PNP | saída como PNP | ||||
| 10Vout | A saída é analógica 0-10V, o requisito de fonte de alimentação é maior que 11V | ||||
| 5Vout | A saída é analógica 0-5V, o requisito de fonte de alimentação é maior que 6V | ||||
| mAout | A saída é analógica 4-20mA | ||||
| RS485 | A saída é o protocolo RS485 Modbus, consulte o manual da interface do software para obter uma descrição específica. | ||||
| XXX milímetros | O cliente especifica o intervalo linear ou intervalo de comutação, que pode ser definido na fábrica | ||||
| KUS | M30 | RS485 | 6.000 mm | ||
