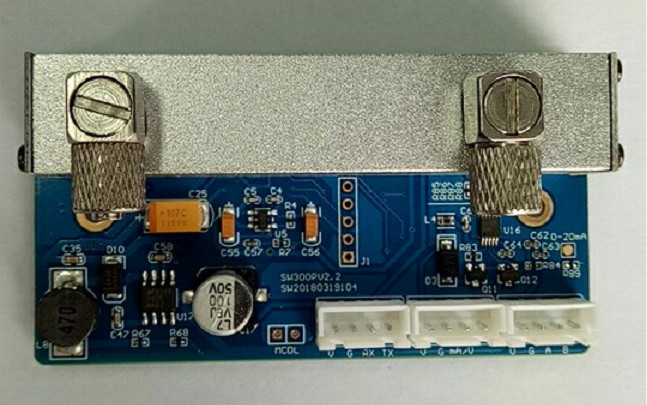

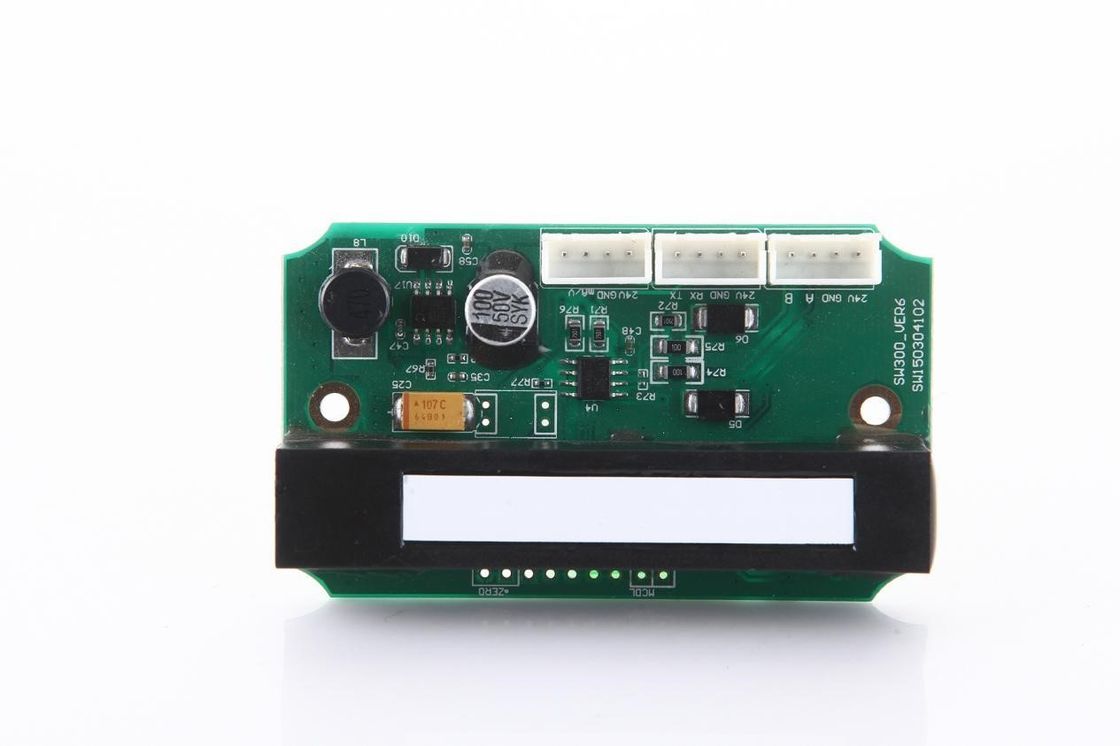

KCS530Módulo infravermelho de CO2



















1.Visão geral

O KCS530 é um módulo de detecção de gás baseado no princípio de absorção infravermelha NDIR, adequado para detectar a concentração de dióxido de carbono em um ambiente gasoso à temperatura ambiente.

O KCS530 adota uma cavidade óptica patenteada, fonte de luz importada e detector de canal duplo para realizar a compensação de referência de caminhos ópticos duplos no espaço.KCS530 tem boa seletividade, sem dependência de oxigênio e longa vida.

KCS530 tem UART, saída 485 e saída de corrente 4-20mA (ou saída de tensão analógica) para fácil seleção de aplicação;O KCS530 fornece calibração de ponto zero, calibração de sensibilidade e comandos de calibração de ar limpo e fornece um pino MCDL calibrado manualmente para que os clientes executem a calibração de zero relativo do módulo do sensor usando ar limpo de fluxo livre externo.

O KCS530 adota o modo de ventilação por difusão por convecção, que possui uma velocidade de difusão rápida.O KCS530 foi projetado para medição de concentração de CO2 em ambientes de alta umidade, como casas de cogumelos, salas de incubação e estufas agrícolas.Também pode ser amplamente utilizado no controle de ar fresco HVAC, monitoramento da qualidade do ar interno, monitoramento do processo de produção agrícola e pecuária, pode ser instalado em edifícios inteligentes, sistemas de ventilação, robôs, automóveis e outras aplicações, também pode ser aplicado a outros espaços estreitos monitoramento da qualidade do ar.



2.Parâmetros técnicos







parâmetro		símbolo	mínimo	Valores tipicos	máximo	unidade
Temperatura de armazenamento		Tstg	-20	-	80	°C
Temperatura de operação		TUMA	-20		60	°C
Umidade operacional		HUMA	0		90	% UR
Pressão do trabalho		PUMA	0,8		1.2	atm
Tensão de alimentação		Vs	11	12	30	V
Corrente operacional máxima		EUmáximo	100	120	150	mA
Alcance (Personalizável suportado.) Pode ser até 100% vol)		Rá	0	5000	500000	ppm
Resolução		Resolução		1000		ppm
Precisão da medição		Precisão	-	± 20ppm ou ±5% valor verdadeiro	± 300 ppm ± 5% valor verdadeiro	ppm
T90		difusão	-	20	40	segundo
Repetibilidade	Zero			<±50		ppm
	50% FE	-	<±5%	<±5% do valor medido	-
Vida útil			3	10	15	ano







3.Desenho de Dimensões Estruturais

Unidade: mm

































Difusão





Tipo de bomba de sucção























4.Saída de sinal

Saída de sinal: saída analógica de corrente/tensão, saída UART, saída 485, os usuários podem precisar personalizar.

Nota: Quando o módulo é iniciado a frio, o sinal do valor de concentração obtido dentro de dois minutos após a inicialização não é usado como base de medição.

4.1.Saída analógica de corrente/tensão

Faixa de saída de corrente analógica (4mA~20mA), 4mA corresponde a 0ppm, 20mA corresponde à concentração de gás em escala completa.Os clientes também podem personalizar.

Faixa de saída de tensão analógica (0,4V~2,0V), 0,4V corresponde a 0ppm e 2,0V corresponde à concentração de gás em escala completa.Os clientes também podem personalizar.

4.2. Protocolo de comunicação UART

Taxa de transmissão: 9600bps, 8 bits de dados, 1 bit de parada, sem bit de verificação;

Os dados são ASCIIsaída, o número de bytes de dados por quadro não é fixo, começando com 32 e terminando com rn

É dividido em upload proativo e Q&A2way.

4.2.1 O sensor carrega ativamente o valor da concentração e os dadosé saídana forma de ASCIIcódigo, o formato é o seguinte:



32

32

x

x

x

x

x

32

p

p

m

r

n

onde 32 é o código ASCII para um espaço e a saída termina com um caractere de nova linha

Por exemplo: Formato de saída 12345 ppm da seguinte forma:

		1	2	3	4	5		p	p	m
0x20	0x20	0x31	0x32	0x33	0x34	0x35	0x20	0x70	0x70	0x6d

4.2.2 Q&A (Escolha um método para upload automático e saída de Q&A, o padrão é upload ativo)

Enviar decimal: 235237363521

Retorna

32

32

x

x

x

x

x

32

p

p

m

r

n

onde 32 é o código ASCII para um espaço e a saída termina com um caractere de nova linha

4.3. Protocolo de comunicação MODBUS

TRÊS PROTOCOLOS ESTÃO DISPONÍVEIS: MODBUS RTU, MODBUS ASCII OU MODBUS PERSONALIZAÇÃO.

4.3.1 Protocolo personalizado MODBUS

Formato de protocolo de envio do host

Um protocolo consiste em pacotes de formato fixo.O tamanho do pacote varia dependendo do conteúdo do pacote.

byte	contente
1	Endereço da unidade de comunicação (endereço do sensor)
2	Caractere STX (0x23)
3	Código de mensagem 0x52 (leitura) ou 0x53 (gravação).
4	Comprimento dos dados (comprimento do pacote menos 6).
5	Dados primeiro
6	Segundo bit de dados
7... ....n-2	Outros dados
n-1	0x21
n	Dígito de verificação de 8 dígitos XOR

O endereço da unidade de comunicação do primeiro byte do pacote: Refere-se ao endereço da unidade inferior do computador quando o host se comunica com o computador inferior.O segundo byte do pacote é o caractere STX, que é fixo.O terceiro byte do pacote indica se o pacote é um comando de leitura ou um comando de gravação.0x52 é ler o comando 0x53 escrever o comando.O quarto byte de um pacote é o comprimento do bit que descreve os dados contidos na mensagem inteira, que é igual ao tamanho do pacote menos 6. Os dados são transferidos sequencialmente do byte baixo para o byte alto.O texto é roteado da esquerda para a direita.Uma vez que todos os dados tenham sido transferidos, o final dos dados será indicado por 1 byte 0x21.O último byte do protocolo é a soma de verificação para verificar a exatidão dos dados transmitidos.

O dispositivo retorna o formato do protocolo

Um protocolo consiste em pacotes de formato fixo.O tamanho do pacote varia dependendo do conteúdo do pacote.

byte	contente
1	06 (ACK, indicando que o comando do host foi recebido corretamente).
2	Endereço da unidade de comunicação (endereço do sensor)
3	Caractere STX (0x23)
4	Código de mensagem 0x52 (leitura) ou 0x53 (gravação).
5	(comprimento do pacote menos 7).
6	Dados primeiro
7	Segundo bit de dados
8... ....n-2	Outros dados
n-1	0x21
n	Dígito de verificação de 8 dígitos XOR

Endereço da unidade de comunicação: Refere-se ao endereço da unidade inferior do computador quando o host se comunica com o computador inferior.O segundo byte do pacote é o caractere STX, que é fixo.O terceiro byte do pacote indica se o pacote é um comando de leitura ou um comando de gravação.0x52 é ler o comando 0x53 escrever o comando.O quarto byte de um pacote é o comprimento do bit que descreve os dados contidos na mensagem inteira, que é igual ao tamanho do pacote menos 6. Os dados são transferidos sequencialmente do byte baixo para o byte alto.O texto é roteado da esquerda para a direita.Uma vez que todos os dados tenham sido transferidos, o final dos dados será indicado por 1 byte 0x21.O último byte do protocolo é a soma de verificação para verificar a exatidão dos dados transmitidos.

Tipo de comando

(1) Leia o sensorvalor de concentração: como a leitura dos dados atuais do sensor nº 32 (20H)

O host envia o comando para o sensor:20235201372146

20 23 52 01 37 21 ??(decimal 16).

20: Número do sensor

23: STX fixo

52: Leia

01: Comprimento do dado, indicando que há 1 bit de dado depois dele

37: Ler dados do sensor

21: Fim

??: caractere de verificação CheckSum

CheckSum= 20⊕23⊕52⊕01⊕37⊕21=46H, então??=46H

O dispositivo retornará os seguintes dados:062023520537000003E821??

06 20 23 52 05 37 00 00 03 E8 21 ??(decimal 16).

06: ACK está correto

20: Retorna o endereço do sensor

23: STX (0x23)

52: Tipo de serviço O tipo de operação de retorno padrão é (0x52) operação de leitura

05: Data Length O comprimento dos dados é de 5 bytes

37: classe de comando

00 00 03 E8: O valor atual da concentração de CO2, em PPM, é o valor da concentração expresso em 4 bytes, com o byte de alta concentração à esquerda e o byte de baixa concentração à direita, dependendo da concentração do sensor

21: Personagem final

??: caractere de verificação CheckSum

CheckSum= 20⊕23⊕52⊕05⊕37⊕00⊕00⊕ 03⊕E8⊕21=??XOR, excluindo o primeiro byte 06

(2) Defina o endereço do sensor:

Por exemplo, leia o número de endereço do sensor atual 32 (20H) para o número 34 (22H).

O host envia o comando para o sensor:2023530231222160

20 23 53 02 31 22 21 ??(decimal 16).

20: Número do sensor atual

23: STX fixo

53: Escreva

02: Comprimento do dado, indicando que existem dois dígitos de dados após ele

31: Escrever comando de endereço

22: O endereço do sensor atual é alterado para o número 34

21: Fim

??: caractere de verificação CheckSum

CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, então ??=60H

O dispositivo retorna os seguintes dados:062023530231222160

06 20 23 53 02 3122 21 ??

06: ACK está correto

20: endereço do sensor original

23: STX (0x23)

53: Tipo de serviço O tipo de operação de retorno padrão é (0x520) operação de leitura

02: Comprimento dos dados Comprimento dos dados 2 bytes

31: classe de comando de classe

22: O endereço do sensor atual após alterar o endereço

21: Personagem final

??: caractere de verificação CheckSum

CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, então ??=60H

(3) Sobre a configuração do endereço inicial do sensor:

MCDL curto, calibração zero em 8 segundos, mais de 10 segundos para o endereço inicial do sensor O padrão é o número 32. O endereço de fábrica de cada sensor é definido como 32 (20H) e quando o usuário modifica o endereço do sensor, a testa correspondente O botão deve ser pressionado continuamente por mais de 10 segundos para restaurar a configuração de fábrica do endereço.

4.3.2 Protocolo MODBUS RTU

Formato de protocolo de envio do host

Um protocolo consiste em pacotes de formato fixo.O tamanho do pacote varia dependendo do conteúdo do pacote.

byte	contente
1	Endereço da unidade de comunicação (endereço do sensor)
2	código de função
3	Primeiro lugar na área de dados
4	Segundo dígito na área de dados
5	Terceiro lugar na área de dados
6	Quarto lugar na área de dados
...... .	Outros dados
n-1	CRC baixo
n	CRC alto



Endereço da unidade de comunicação: Refere-se ao endereço da unidade inferior do computador quando o host se comunica com o computador inferior.O segundo byte do pacote indica se o pacote é um comando de leitura ou um comando de gravação.03 indica que a mensagem é um comando de leitura e 06 indica que a mensagem é um comando de gravação.CRC é usado para verificação para verificar a exatidão dos dados transmitidos.Os dados são transferidos sequencialmente do byte baixo para o byte alto.O texto é roteado da esquerda para a direita.Depois que todos os dados forem transmitidos, a verificação dos bits baixos e altos do CRC terminará.

O dispositivo retorna o formato do protocolo

Um protocolo consiste em pacotes de formato fixo.O tamanho do pacote varia dependendo do conteúdo do pacote.

Tipo de comando

(1) Leia o valor da concentração do sensor: como ler os dados do sensor atual nº 32 (20H).

O host envia um comando para o sensor:

20 03 00 00 00 02 C2 BA

20: endereço do sensor atual

03: Leia a concentração do sensor

00 00 00 02: Conteúdo da área de dados

00 00 é endereço 00 02 é quantidade

C2: CRC alto

BA: CRC baixo

O princípio básico do código de verificação de redundância cíclica (CRC) é: após o código de informação do bit K, então unindo o código de verificação do bit R, todo o comprimento de codificação é de N bits, portanto, esse código também é chamado (código N, K. Para um determinado código (N,K), pode ser mostrado que existe um polinômio G(x) com uma potência mais alta de NK = R. Uma soma de verificação de informações de K bits pode ser gerada a partir de G(x) e G( x) é chamado de polinômio gerador deste código CRC. O processo específico de geração do código de verificação é: assumindo que a informação a ser enviada é representada pelo polinômio C(X), deslocar C(x) para a esquerda por R bits (que pode ser expresso como C(x)*2R), e assim por diante À direita de C(x), o bit R estará livre, que é a posição do dígito verificador. O restante obtido dividindo C(x )*2R para gerar o polinômio G(x) é o dígito de verificação.

O dispositivo retorna os seguintes dados:

Se o intervalo total estiver dentro de 65536 ppm:

20 03 04 00 20 0B E8 CD 85 (decimal).

Se o intervalo total for superior a 65536 ppm:

20 03 06 00 20 00 00 0B E8 33 9D (decimal).

20: endereço do sensor atual

03: Leia a concentração do sensor

04/06: Comprimento da área de dados (O comprimento da área de dados retornada está relacionado ao intervalo total solicitado pelo cliente, se o intervalo máximo solicitado pelo cliente estiver dentro de 65536 ppm, o comprimento da área de dados retornada é 04 (retorno de 100 ppm número:20 0304 0020 00 64 CB 10), se o intervalo máximo for maior que 65536 ppm, o comprimento da área de dados retornada será 06 (número de retorno de 100 ppm:20 03 06 00 20 00 00 00 64 35 08)

A parte vermelha é o bit de dados e a parte azul é o comprimento da área de dados

00 20 : Exibe o endereço atual do sensor 0x20

0B E8: Exibe a concentração de gás do sensor em PPM, o valor específico depende do endereço e concentração do sensor

Os dados acima são todos números decimais e é necessário convertê-los para números de base 10 antes de calcular o valor da concentração

Por exemplo:

Se o intervalo total estiver dentro de 65536 ppm:

0B é decimal 11;O decimal de E8 é 232, então o valor da concentração é: 11*256+232=3048 (valor ppm do decimal).

Se o intervalo total for superior a 65536 ppm:

00 é 0 para decimal;0B é 11 para decimal;O decimal de E8 é 232, então o valor da concentração é: 0*65536+11*256+232=3048 (valor ppm em decimal).

CD: CRC alto

85: CRC baixo

Os valores de verificação CRC referem-se aos mesmos acima

(2) Defina o endereço do sensor:Por exemplo, altere o endereço do sensor de 32 (20H) para 01

O host envia um comando para o sensor:

20 06 00 00 00 01 4E BB (decimal).

20: endereço do sensor atual

06: Código de função (definir endereço do sensor).

00 00 00 01: Área de dados (novo endereço do sensor modificado 00 01, ou seja, 01).

4E: CRC alto

BB: CRC baixo

O valor da verificação do CRC é o mesmo acima

O dispositivo retorna os seguintes dados:

20 06 00 00 00 01 4E BB (decimal).

Igual à entrada

Após a alteração do endereço, o novo comando de leitura precisa apenas alterar o primeiro endereço para o endereço atual após a modificação e executar a verificação CRC para obter um novo bit de verificação:

01 03 00 00 00 02 C4 0B (decimal).

O dispositivo retorna os seguintes dados:

Se o intervalo total estiver dentro de 65536 ppm:

01 03 04 00 01 0B E8 AC 8D (decimal).

Se o intervalo total for superior a 65536 ppm:

01 03 06 00 01 00 00 0B E8 1B CB (decimal).

O novo comando de endereço do sensor definido é:

01 06 00 00 00 XX xx xx

XX: é o endereço que precisa ser modificado novamente

xx xx: Novo dígito de verificação

*Este comando é o comando modbus do assistente de depuração de porta serial sob a janela de exibição de dados, clique duas vezes na tabela de exibição de endereço para definir um novo endereço modificando o valor

(3) Sobre a configuração do endereço inicial do sensor

MCDL curto, calibração zero em 8 segundos, mais de 10 segundos para o endereço inicial do sensor O padrão é o número 32. O endereço de fábrica de cada sensor é definido como 32 (20H) e, quando o usuário modifica o endereço do sensor, o endereço deve ser restaurado segurando o botão frontal correspondente continuamente por mais de 10 segundos.

4.3.3 LICENÇA MODBUS ASCII

Formato de protocolo de envio do host

Um protocolo consiste em pacotes de formato fixo.O tamanho do pacote varia dependendo do conteúdo do pacote.

byte	contente
1	0x3a
2	Endereço da unidade de comunicação (endereço do sensor alto)
3	Endereço da unidade de comunicação (baixo endereço do sensor)
4	Código de função alto
5	Código de função baixo
6	Primeiro lugar na área de dados
7	Segundo dígito na área de dados
8	Terceiro lugar na área de dados
9	Quarto lugar na área de dados
10	Quinto lugar na área de dados
11	Sexto lugar na área de dados
12	Sétimo lugar na área de dados
13	Oitavo dígito na área de dados
.......	Outros dados
n-3	LRC alto
n-2	LRC baixo
n-1	0x0d
n	0x0a



Endereço da unidade de comunicação: Refere-se ao endereço da unidade inferior do computador quando o host se comunica com o computador inferior.O primeiro byte do pacote é 0x3a, os últimos dois bytes são 0x0d 0x0a e fixos.O quarto e o quinto byte de um pacote indicam se o pacote é um comando de leitura ou de gravação.03 indica que a mensagem é um comando de leitura e 06 indica que a mensagem é um comando de gravação.LRC é usado para verificação para verificar a exatidão dos dados transmitidos.Os dados são transferidos sequencialmente do byte baixo para o byte alto.O texto é roteado da esquerda para a direita.Quando todos os dados são transferidos, os dados são 0x0d por 2 bytes de corte e 0x0a indica o fim dos dados.

O dispositivo retorna o formato do protocolo

Um protocolo consiste em pacotes de formato fixo.O tamanho do pacote varia dependendo do conteúdo do pacote.O formato de retorno é o mesmo que o formato de envio.

Tipo de comando

(1) Leia o valor da concentração do sensor:como a leitura dos dados atuais do sensor 20H

O endereço sob o código de função 03 sob a pesquisa Modbus deve ser definido como 3 para 0x0003 e a quantidade deve ser definida como 1 .

O host envia o comando para o sensor:

3A 32 30 30 33 30 30 30 33 30 30 30 31 44 39 0D 0A (decimal) é: 200300030001D9

3a: Bit inicial fixo

32 30 é 20: número do sensor

30 33 é 03: leia a concentração do sensor

30 30 30 33 30 30 30 31: Conteúdo da área de dados

30 30 30 33 address indica que o registrador a ser lido tem endereço inicial 0x0003, e 30 30 30 31 é quantidade significa que o número de registradores a serem lidos é 1

44: LRC alto

39: LRC baixo

0D: Bit final fixo

0A: Bit final fixo

LRC=20+03+00+03+00+01=27H Após a negação, adicione 1 a D9H e o código de verificação é 44 39

O dispositivo retornará os seguintes dados:

3A 32 30 30 33 30 32 30 31 37 33 36 37 0D 0A (decimal) é: 200302017367

3A: bit de início fixo

32 30 é 20: número do sensor

30 33 é 03: a concentração do sensor de leitura indica que a área de dados é de 3 bits Dados de 16 bits 6 bytes representados

30 32 é 02: comprimento da área de dados

30 31 37 33 é 0173: o valor atual da concentração de CO2 é 0*16^3+1*16^2+7*16+3 em 16 vezes por pessoa.A unidade é PPM, que é o valor de concentração expresso em 4 bytes, e o valor específico depende da concentração lida pelo sensor

36: LRC alto

37: LRC baixo

0D: Bit final fixo

0A: Bit final fixo

LRC=20+03+02+01+73=99H, adicione 1 a 67 após a negação e o código de verificação é 36 37

Leia o endereço do sensor: Por exemplo, leia o endereço atual do sensor 20h 32

*Aqui é para ler o endereço do sensor Modbus poll sob o endereço do código de função 03 deve ser definido como 192 é o 0x00c0, quantidade definida como 1.

O host envia o comando para o sensor:

3A 32 30 30 33 30 30 43 30 30 30 30 31 31 43 0D 0A (decimal).

Ou seja: 200300c000011C

3a: Bit inicial fixo

32 30 é 20: número do sensor

30 33 é 03: leia a concentração do sensor

30 30 43 30 30 30 30 31: Conteúdo da área de dados

30 30 43 30 address indica que o registrador a ser lido tem endereço inicial 0x00c0, e 30 30 30 31 é quantidade indicando a quantidade de registradores a serem lidos 1

31: LRC alto

43: LRC baixo

0D: Bit final fixo

0A: Bit final fixo

LRC=20+03+00+c0+00+01=E4H Após a negação, adicione 1 a 1CH e o código de verificação é 31 43

O dispositivo retornará os seguintes dados:

3A 32 30 30 33 30 32 30 30 32 30 42 42 0D 0A (decimal) é: 2003020020BB

3A: bit de início fixo

32 30 é 20: número do sensor

30 33 é 03: a concentração do sensor de leitura indica que a área de dados é de 3 bits Dados de 16 bits 6 bytes representados

30 32 é 02: comprimento da área de dados

30 30 32 30 é 0020: O endereço do sensor atual 0x0020 no intervalo 0-FF

42: LRC alto

42: LRC baixo

0D: Bit final fixo

0A: Bit final fixo

LRC=20+03+02+00+20=45H, adicione 1 como BB após a negação e o código de verificação é 42 42

(2) Defina o sensorendereço: Por exemplo, altere o endereço do sensor Nº 32 para Nº 01

* Pesquisa Modbus (clique duas vezes na tabela que mostra o endereço 32 para alterar o endereço do código de função 06, o endereço deve ser definido como 192 (deve ser o padrão).) 0x00c0, o valor é definido como 1 para ser o novo endereço de o sensor.

O host envia o comando para o sensor:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (decimal).

Ou seja: 200600c0000119

3A: bit de início fixo

32 30 é 20: número do sensor

30 36 é 06: código de função (definir endereço do sensor).

30 30 43 30 30 30 30 31: Área de dados

O endereço inicial do registro do sensor 30 30 43 30 é 0x00c0 e o novo endereço modificado do sensor 30 31 é 01.

31: LRC alto

39: LRC baixo

0D: Bit final fixo

0A: Bit final fixo

LRC= 20+06+00+c0+00+01=E7H Após a negação, some 1 a 19, e o código de verificação é 31 39.

O dispositivo retornará os seguintes dados:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (decimal).

Igual à entrada

(3) Sobre a configuração do endereço inicial do sensor:

MCDL curto, calibração zero em 8 segundos, mais de 10 segundos para o endereço inicial do sensor O padrão é o número 32. O endereço de fábrica de cada sensor é definido como 32 (20H) e, quando o usuário modifica o endereço do sensor, o botão frontal correspondente deve ser pressionado continuamente por mais de 10 segundos para restaurar a configuração de fábrica do endereço.



5.instruções de instalação

O sensor é instalado com um espaçamento de orifício de posicionamento de 63 mm e uma abertura de 3,2 mm

O passo do soquete da fiação é de 2,54 mm

6.Aspectos que devem ser observados na manutenção

O sensor deve ser calibrado regularmente, recomenda-se que não seja superior a 3meses, e a calibração não é necessária se a calibração automática estiver ativada para operação de longo prazo

Não use o sensor por muito tempo em um ambiente com alta densidade de poeira

Por favor, use o sensor dentro do alcance da fonte de alimentação do sensor





7.Informações do pedido



Folha de informações do pedido
KCS530	Sensor de concentração de CO2 KCS530
	xxxx	O sensor mede a faixa de concentração de CO2 em ppm, com valor mínimo de 2000 e valor máximo de 50000 ppm.
	2000	Faixa de 200 ppm (padrão).
	10000	Alcance 10000ppm
	50000	Alcance 50000 ppm
		codificar	A velocidade de reação é dividida em dois tipos: rápida e lenta
		S	Lento (padrão).
		Q	velozes
			codificar	Seleção da taxa de transmissão, suporta taxa de transmissão comumente usada 2400 9600 19200 38400bps, 8 bits de dados, 1 bit de parada, sem bit de verificação: confirme as necessidades especiais antes de fazer o pedido.
			Personalizado	Confirme a taxa de transmissão antes de fazer o pedido
			2400	Taxa de transmissão de 2400bps
			9600	Taxa de transmissão de 9600bps
			19200	Taxa de transmissão de 19200 bps
			38400	Taxa de transmissão de 38400 bps (padrão)
				codificar	Protocolo de porta serial
				Modbus-RTU	Protocolo Modbus-RTU padrão (padrão).
				Modbus-ASCII	Protocolo padrão Modbus-ASCII
				Auto Modbus	Protocolo privado Modbus
KCS530	-2000	-S	-38400	-Modbus-RTU







8.Detalhes do contato

URL:www.kacise.com

Tel: +86-29-17719566736

E-mail: sales@kacise.com

Endereço: Tangyan South Road, cidade de Xi'an, província de Shaanxi, China















































































































































Apêndice



Forma abreviada	Nome completo
VOL	1% VOL refere-se a 1% do volume de um determinado gás no ar.
PPM	1 PPM significa que o volume de um gás específico no ar representa um milionésimo.
O2	moléculas de oxigênio
LCD	tela de LCD
RS485	Porta serial assíncrona 485
CC	corrente direta
AC	Comunicação
PVC	cloreto de polivinila
