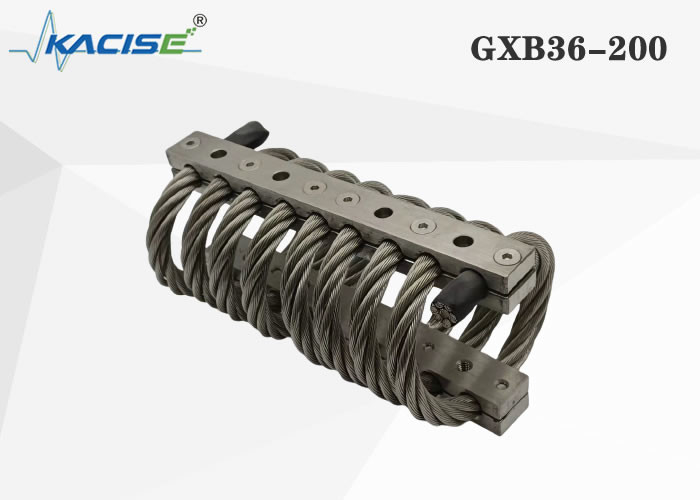

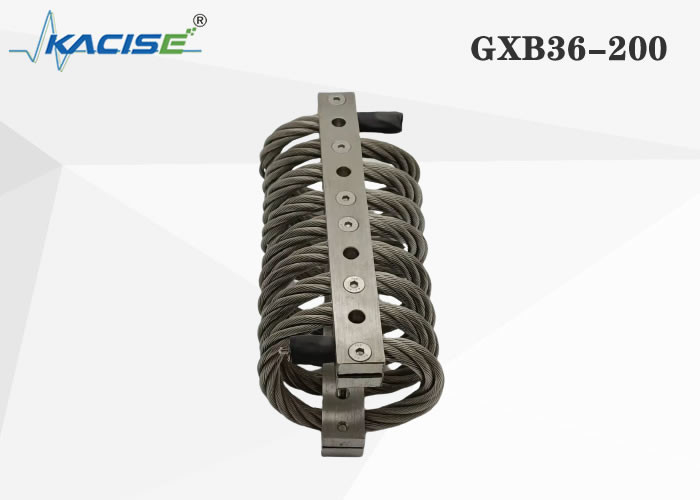

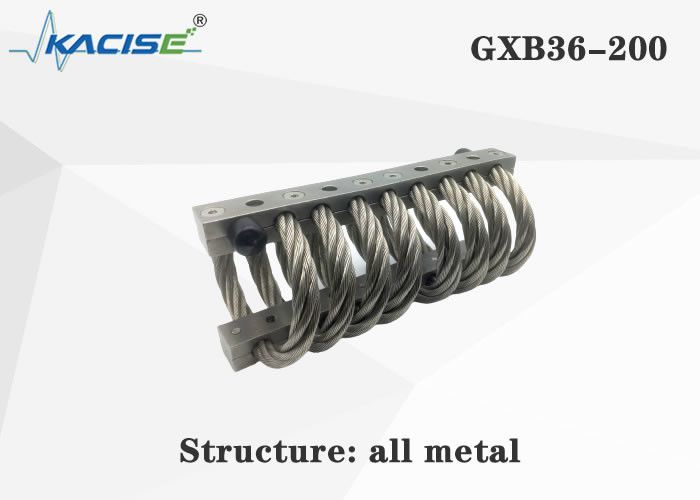

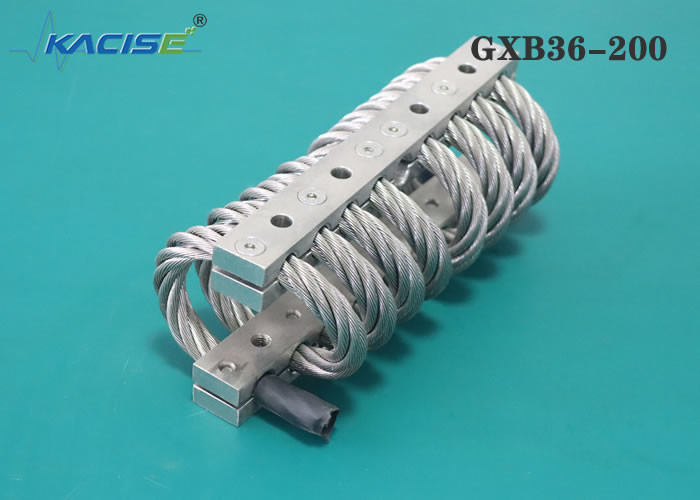

Isolador de cabo de aço helicoidal antichoque GXB36-200 com absorção de energia e isolamento de vibração

Descrição do produto

A tensão e a deformação do cabo de aço têm uma relação correspondente não linear na condição de flexão.O isolador de vibração do cabo de aço é para fazer o cabo de aço ter uma certa forma de dobra através de um método forte e usar o atrito interno para dissipar a vibração e energia de impacto quando o cabo de aço é deformado pela força, de modo a eliminar a vibração, reduzir o impacto e reduzir o ruído.
O isolador de vibração de cabo de aço é um amortecedor de choque e isolador de vibração de alto desempenho com rigidez não linear.Excelente desempenho de isolamento de vibração sob condições ambientais adversas, como contaminação química ou temperaturas extremas.Tem uma longa vida útil, pode se adaptar a deslocamentos elásticos de vários tamanhos, pode obter isolamento de vibração em todas as direções e possui vários métodos de instalação.
Geralmente é usado para fornecer suporte elástico para máquinas pesadas (como geradores, grandes prensas hidráulicas, bases de lançamento de foguetes, etc.), para fornecer proteção de absorção de choque para o transporte de equipamentos de grande porte, como instrumentos de precisão, mísseis, aeronaves, tanques e satélites e para veículos, navios, aeronaves, etc. Transporte equipamentos de precisão, instrumentos de precisão e forneça um ambiente de trabalho com isolamento de vibração.

Tabela de tamanhos do produto

Folha de Dados do Teste de Press Fit

Folha de Dados de Teste de Carga de Encaixe de Pressão Inclinado 45°

Folha de Dados do Teste de Carga de Rolamento de Cisalhamento

Os isoladores de vibração de cabo de aço têm as seguintes vantagens:
1: Com rigidez não linear
2: Absorção de choque total
3: A frequência ressonante é baixa e o efeito de absorção de choque de baixa frequência é bom
4: resistência à corrosão, resistência a altas e baixas temperaturas, pode continuar a trabalhar em ambientes hostis
5: Fácil instalação, sem manutenção, longa vida útil

Tabela de tamanhos do produto

Guia para instalação de isolador de cabo de aço

1. Antes da instalação, verifique cuidadosamente se o orifício de montagem corresponde ao orifício de montagem do isolador de vibração, como se a rosca é a mesma, etc.

2, o orifício de instalação está limpo, sem rebarbas, ferrugem, danos e outros defeitos.

3. Como o isolador de vibração é um componente elástico, ele precisa de um pouco de espaço móvel ao trabalhar.Antes da instalação, verifique cuidadosamente se há algum equipamento que afete a instalação na parte de instalação e se o espaço móvel do isolador de vibração é suficiente.Verifique se o isolador de vibração está em boas condições e sem defeitos antes da instalação.

4. Prepare uma chave de fenda e um pé de cabra adequados.

5, primeiro instale o isolador em equipamentos pesados ​​ou equipamentos fixos, os parafusos de instalação não precisam ser apertados, de modo que o isolador possa ficar ligeiramente ativo.

6. Instale o dispositivo de conexão no outro lado do isolador de vibração.Se o orifício de montagem estiver ligeiramente desalinhado, você pode mover o isolador de vibração ou usar um pé de cabra para alinhar o orifício de montagem do isolador de vibração com o orifício de montagem do equipamento e, em seguida, apertar o parafuso de fixação.

7. Depois de fixar a posição do dispositivo, aperte todos os parafusos de fixação.
