Descrição do produto

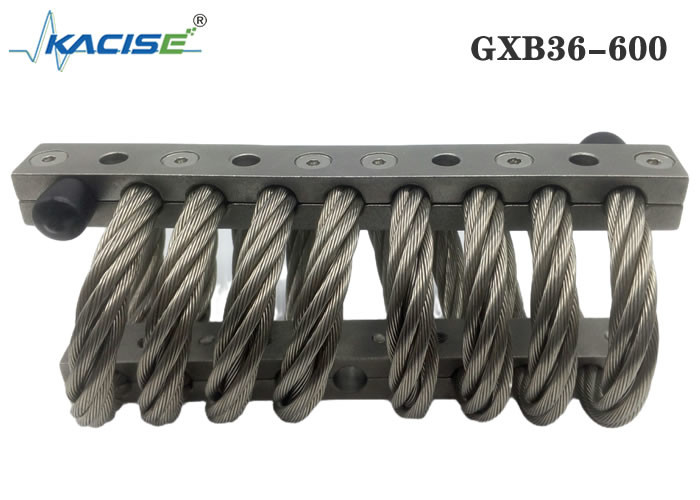

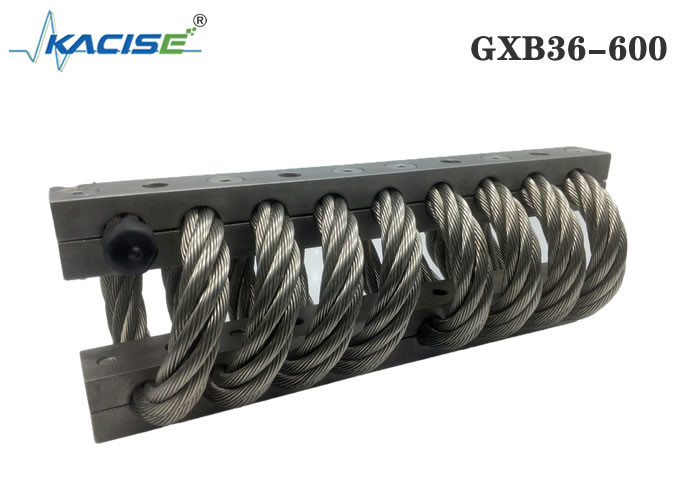

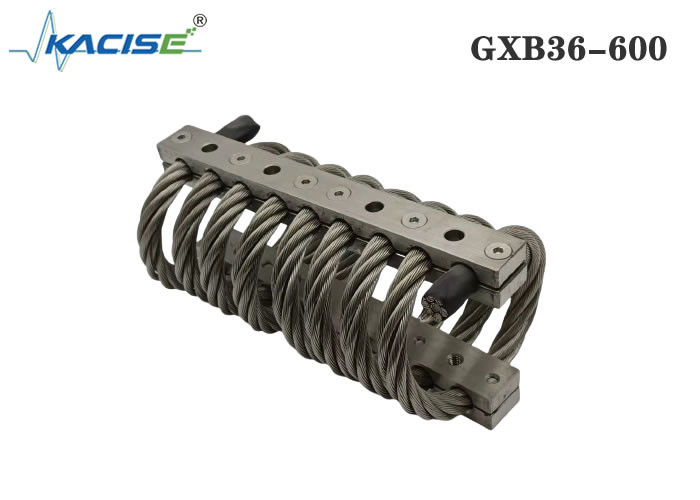

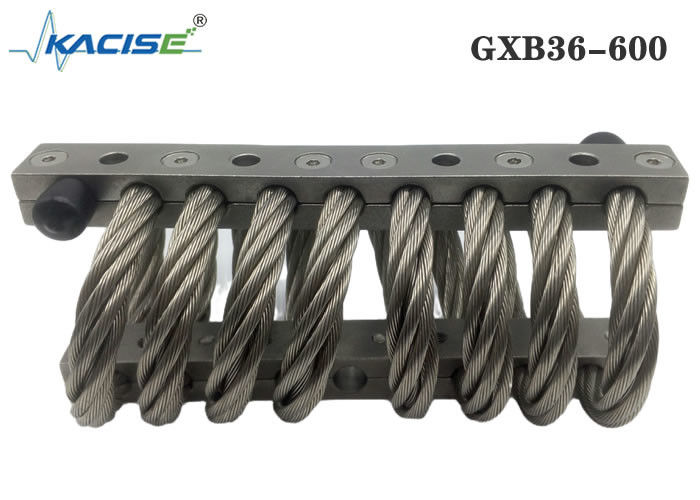

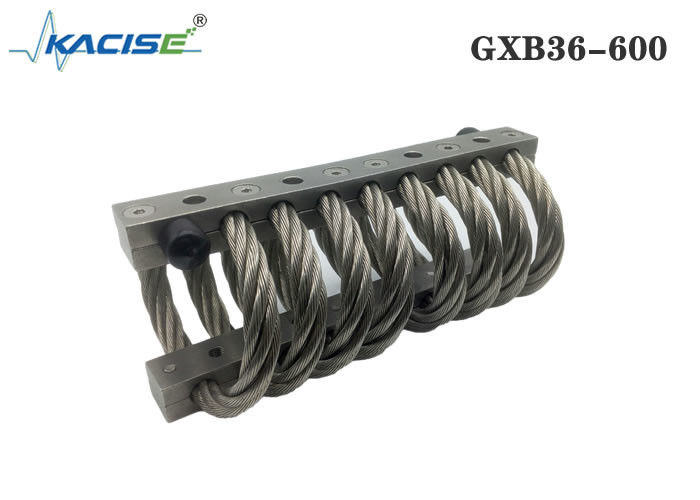

O isolador helicoidal completo é um isolador completo, portanto, pode ser usado em vários setores, como defesa, aeroespacial e nuclear, e em muitos tipos de aplicações diferentes.Este isolador apresenta muitas características avançadas, desde o design todo em metal e multidirecional até a capacidade de qualidade de isolamento de choque e vibração.
Uma grande variedade de modelos está disponível, adequada para orientação em compressão/tensão, compressão/tensão a 45 graus, cisalhamento ou rotação.A altura e a largura do isolador podem ser personalizadas para um desempenho ideal para sua aplicação.
Tabela de tamanhos do produto
| Número de produto |
Alto(mm) |
Largura (mm) |
Peso do produto (kg) |
Método de instalação |
Tamanho do furo (mm) |
Tamanho da rosca (mm) |
Conicidade rebaixada |
| JGX-286-8-X-16860-AS |
235 |
± 6,35 |
260 |
25 |
A, B, C, D, E, S |
Ø19,8 + 0,13- 0,38 |
M18X2.5 |
90° |
Folha de Dados do Teste de Press Fit
| número da curva |
Número de produto |
Carga estática (N) |
Deformação máxima (mm) |
Rigidez à vibração Kv kN/m |
Rigidez ao impacto Ks kN/m |
| 1 |
JGX-286-8-X-16860-AS |
12770 |
119.4 |
1415 |
445 |
Folha de Dados de Teste de Carga de Encaixe de Pressão Inclinado 45°
| número da curva |
Número de produto |
Carga estática (N) |
Deformação máxima (mm) |
Rigidez à vibração Kv kN/m |
Rigidez ao impacto Ks kN/m |
| 1 |
JGX-286-8-X-16860-AS |
7960 |
168,9 |
799 |
222 |
Folha de Dados do Teste de Carga de Rolamento de Cisalhamento
| número da curva |
Número de produto |
Carga estática (N) |
Deformação máxima (mm) |
Rigidez à vibração Kv kN/m |
Rigidez ao impacto Ks kN/m |
| 1 |
JGX-286-8-X-16860-AS |
2740 |
125,7 |
275 |
275
|
Os isoladores de vibração de cabo de aço têm as seguintes vantagens:
1: Com rigidez não linear
2: Absorção de choque total
3: A frequência ressonante é baixa e o efeito de absorção de choque de baixa frequência é bom
4: resistência à corrosão, resistência a altas e baixas temperaturas, pode continuar a trabalhar em ambientes hostis
5: Fácil instalação, sem manutenção, longa vida útil
Tabela de tamanhos do produto
Guia para instalação de isolador de cabo de aço
1. Antes da instalação, verifique cuidadosamente se o orifício de montagem corresponde ao orifício de montagem do isolador de vibração, como se a rosca é a mesma, etc.
2, o orifício de instalação está limpo, sem rebarbas, ferrugem, danos e outros defeitos.
3. Como o isolador de vibração é um componente elástico, ele precisa de um pouco de espaço móvel ao trabalhar.Antes da instalação, verifique cuidadosamente se há algum equipamento que afete a instalação na parte de instalação e se o espaço móvel do isolador de vibração é suficiente.Verifique se o isolador de vibração está em boas condições e sem defeitos antes da instalação.
4. Prepare uma chave de fenda e um pé de cabra adequados.
5, primeiro instale o isolador em equipamentos pesados ou equipamentos fixos, os parafusos de instalação não precisam ser apertados, de modo que o isolador possa ficar ligeiramente ativo.
6. Instale o dispositivo de conexão no outro lado do isolador de vibração.Se o orifício de montagem estiver ligeiramente desalinhado, você pode mover o isolador de vibração ou usar um pé de cabra para alinhar o orifício de montagem do isolador de vibração com o orifício de montagem do equipamento e, em seguida, apertar o parafuso de fixação.
7. Depois de fixar a posição do dispositivo, aperte todos os parafusos de fixação.
