Comprimento: | 521mm | Largura: | 210mm |
---|---|---|---|
Alto: | 178mm | Furos de montagem: | M18 |
Frequência de ressonância: | 5-10 Hz | Distância do orifício de montagem externo/L1(mm): | 378/377,8 |
Distância interna do furo de montagem/L2(mm): | 162/161.9 | Deformação vertical máxima (mm): | 67.3 |
Carga estática vertical (Kg): | 2162 | Rigidez estática vertical (Kg/mm): | 346 |
Rigidez dinâmica vertical (Kg/mm): | 133,8 | Deformação máxima de 45° (mm): | 96,5 |
Carga estática de 45° (Kg): | 1530 | 45° Rigidez Estática (Kg/mm): | 196,8 |
Rigidez dinâmica de 45° (Kg/mm): | 66,4 | Deformação máxima da suspensão lateral (mm): | 71.1 |
Carga estática suspensa lateral (Kg): | 832 | Rigidez estática de suspensão lateral (Kg/mm): | 83,9 |
Rigidez da suspensão lateral (Kg/mm): | 73,8 | Material: | SS304 |
Peso (kg): | 24 | Se deve oferecer suporte à personalização do produto: | Sim |
Descrição do produto

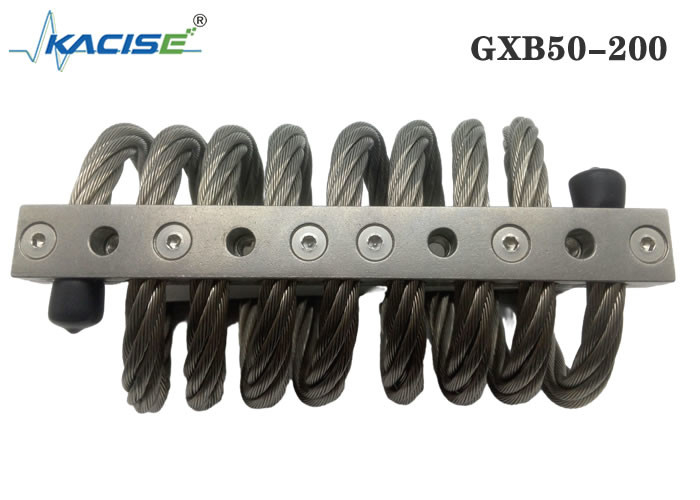

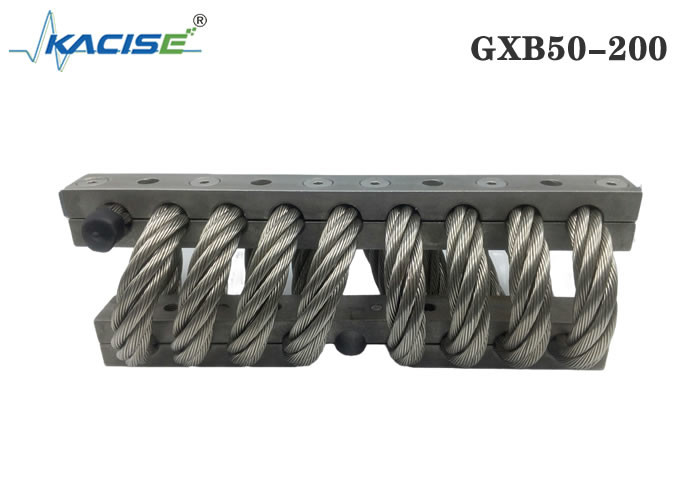

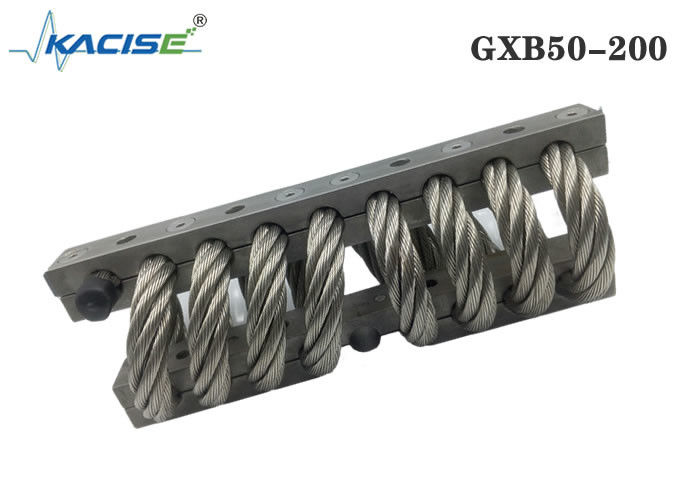

Os isoladores de cabo de aço compreendem cabos de aço helicoidais enfiados em barras de retenção de alta resistência.Esses isoladores de cabo fornecem proteção superior contra choque e vibração para equipamentos e produtos sensíveis.Com sua construção durável, resistência à corrosão e tolerância a altas temperaturas, essas soluções de isolamento são ideais para muitas aplicações em uma ampla gama da indústria.
Tabela de tamanhos do produto
Número de produto | Alto(mm) | Largura (mm) | Peso do produto (kg) | Método de instalação | Tamanho do furo (mm) | Tamanho da rosca (mm) | Conicidade rebaixada | |
JGX-286-8-X-16860-AS | 178 | ± 6,35 | 210 | 24 | A, B, C, D, E, S | Ø19,8 + 0,13- 0,38 | M18X2.5 | 90° |
Folha de Dados do Teste de Press Fit
número da curva | Número de produto | Carga estática (N) | Deformação máxima (mm) | Rigidez à vibração Kv kN/m | Rigidez ao impacto Ks kN/m |
1 | JGX-286-8-X-16860-AS | 21620 | 67.3 | 3468 | 1338 |
Folha de Dados de Teste de Carga de Encaixe de Pressão Inclinado 45°
número da curva | Número de produto | Carga estática (N) | Deformação máxima (mm) | Rigidez à vibração Kv kN/m | Rigidez ao impacto Ks kN/m |
1 | JGX-286-8-X-16860-AS | 15300 | 96,5 | 1968 | 664 |
Folha de Dados do Teste de Carga de Rolamento de Cisalhamento
número da curva | Número de produto | Carga estática (N) | Deformação máxima (mm) | Rigidez à vibração Kv kN/m | Rigidez ao impacto Ks kN/m |
1 | JGX-286-8-X-16860-AS | 8320 | 71.1 | 839 | 829 |
Os isoladores de vibração de cabo de aço têm as seguintes vantagens:
1: Com rigidez não linear
2: Absorção de choque total
3: A frequência ressonante é baixa e o efeito de absorção de choque de baixa frequência é bom
4: resistência à corrosão, resistência a altas e baixas temperaturas, pode continuar a trabalhar em ambientes hostis
5: Fácil instalação, sem manutenção, longa vida útil
Diagrama da estrutura do produto
Guia para instalação de isolador de cabo de aço
1. Antes da instalação, verifique cuidadosamente se o orifício de montagem corresponde ao orifício de montagem do isolador de vibração, como se a rosca é a mesma, etc.
2, o orifício de instalação está limpo, sem rebarbas, ferrugem, danos e outros defeitos.
3. Como o isolador de vibração é um componente elástico, ele precisa de um pouco de espaço móvel ao trabalhar.Antes da instalação, verifique cuidadosamente se há algum equipamento que afete a instalação na parte de instalação e se o espaço móvel do isolador de vibração é suficiente.Verifique se o isolador de vibração está em boas condições e sem defeitos antes da instalação.
4. Prepare uma chave de fenda e um pé de cabra adequados.
5, primeiro instale o isolador em equipamentos pesados ou equipamentos fixos, os parafusos de instalação não precisam ser apertados, de modo que o isolador possa ficar ligeiramente ativo.
6. Instale o dispositivo de conexão no outro lado do isolador de vibração.Se o orifício de montagem estiver ligeiramente desalinhado, você pode mover o isolador de vibração ou usar um pé de cabra para alinhar o orifício de montagem do isolador de vibração com o orifício de montagem do equipamento e, em seguida, apertar o parafuso de fixação.
7. Depois de fixar a posição do dispositivo, aperte todos os parafusos de fixação.
