Lugar de origem: | China |
Marca: | Kacise |

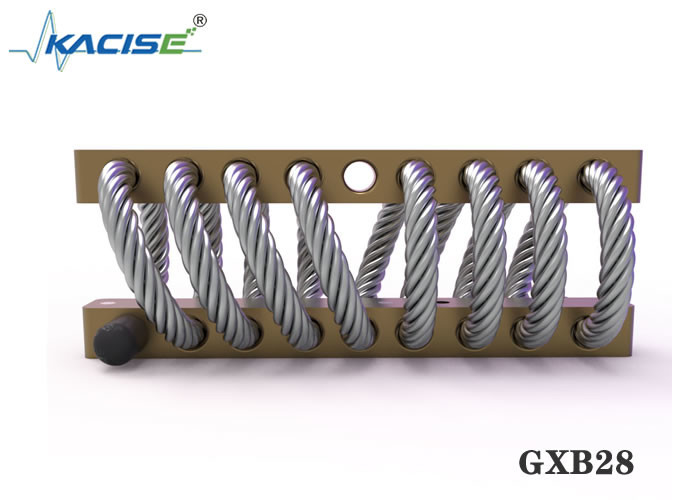

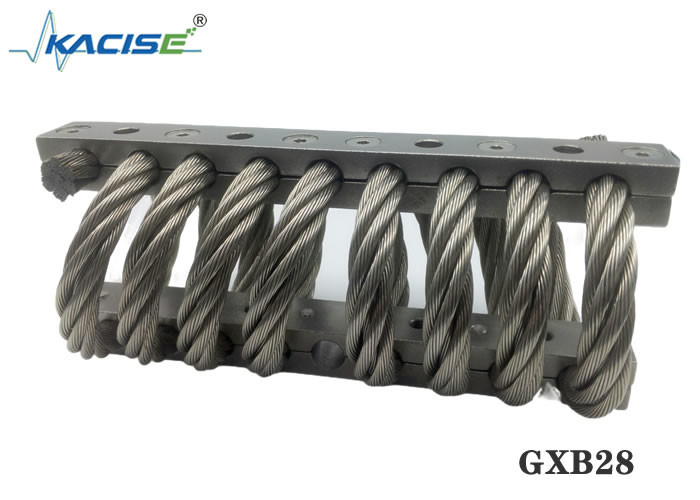

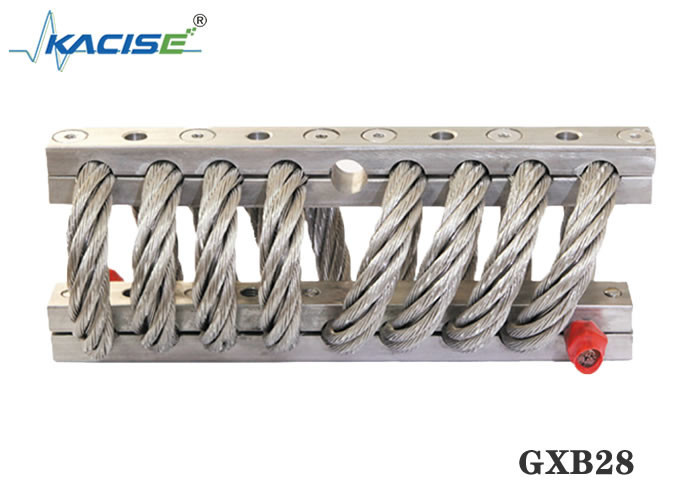

Número do modelo: | GXB28-900 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caixa |
Tempo de entrega: | 5-8 dias úteis |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 100+ |
Comprimento: | 370mm | Largura: | 235mm |
---|---|---|---|
Alto: | 216mm | Furos de montagem: | M12 |
Frequência de ressonância: | 5-10 Hz | Distância do orifício de montagem externo/L1(mm): | 268/266,7 |
Distância interna do furo de montagem/L2(mm): | 114/114.3 | Deformação vertical máxima (mm): | 125,7 |
Carga estática vertical (Kg): | 543 | Rigidez estática vertical (Kg/mm): | 58,5 |
Rigidez dinâmica vertical (Kg/mm): | 18 | Deformação máxima de 45° (mm): | 177 |
Carga estática de 45° (Kg): | 325 | 45° Rigidez Estática (Kg/mm): | 32 |
Rigidez dinâmica de 45° (Kg/mm): | 8.9 | Deformação máxima da suspensão lateral (mm): | 132 |
Carga estática suspensa lateral (Kg): | 111 | Rigidez estática de suspensão lateral (Kg/mm): | 11.2 |
Rigidez da suspensão lateral (Kg/mm): | 8.2 | Material: | SS304 |
Peso (kg): | 12.7 | Se deve oferecer suporte à personalização do produto: | Sim |
Descrição do produto
Os isoladores de cabo de aço helicoidal estão disponíveis em uma ampla variedade de tamanhos para permitir a fixação em quase qualquer maquinário ou gabinete, independentemente do peso
O design compacto e de baixo perfil e a capacidade de atenuar cargas de choque pesadas com deflexão mínima permitem o uso onde o espaço é escasso
O isolamento de três planos e todos os eixos significa que o equipamento está livre para se mover em qualquer direção - vertical, horizontal e lateral
Recursos personalizados de enrolamento, contagem de loop e montagem estão disponíveis para atender a requisitos específicos
Estão disponíveis materiais de cabos especiais (aço galvanizado e outras ligas de aço inoxidável), materiais de barras especiais (aço inoxidável, revestimentos de titânio) e configurações de montagem especiais (inserções, tipos de rosca, orifícios de folga), para citar apenas alguns.
Tabela de tamanhos do produto
Número de produto | Alto(mm) | Largura (mm) | Peso do produto (kg) | Método de instalação | Tamanho do furo (mm) | Tamanho da rosca (mm) | Conicidade rebaixada | |
JGX-286-8-X-16860-AS | 216 | ± 6,35 | 235 | 12.7 |
A, B, C, D, E, S |
Ø13,5 + 0,13- 0,38 | M12X1.75 | 90° |
Folha de Dados do Teste de Press Fit
número da curva | Número de produto | Carga estática (N) | Deformação máxima (mm) | Rigidez à vibração Kv kN/m | Rigidez ao impacto Ks kN/m |
1 | JGX-286-8-X-16860-AS | 5430 | 125,7 | 585 | 180 |
Folha de Dados de Teste de Carga de Encaixe de Pressão Inclinado 45°
número da curva | Número de produto | Carga estática (N) | Deformação máxima (mm) | Rigidez à vibração Kv kN/m | Rigidez ao impacto Ks kN/m |
1 | JGX-286-8-X-16860-AS | 3250 | 177,8 | 327 | 89 |
Folha de Dados do Teste de Carga de Rolamento de Cisalhamento
número da curva | Número de produto | Carga estática (N) | Deformação máxima (mm) | Rigidez à vibração Kv kN/m | Rigidez ao impacto Ks kN/m |
1 | JGX-286-8-X-16860-AS | 1110 | 132.1 | 112 | 112 |
Os isoladores de vibração de cabo de aço têm as seguintes vantagens:
Diagrama da estrutura do produto
Guia para instalação de isolador de cabo de aço
1. Antes da instalação, verifique cuidadosamente se o orifício de montagem corresponde ao orifício de montagem do isolador de vibração, como se a rosca é a mesma, etc.
2, o orifício de instalação está limpo, sem rebarbas, ferrugem, danos e outros defeitos.
3. Como o isolador de vibração é um componente elástico, ele precisa de um pouco de espaço móvel ao trabalhar.Antes da instalação, verifique cuidadosamente se há algum equipamento que afete a instalação na parte de instalação e se o espaço móvel do isolador de vibração é suficiente.Verifique se o isolador de vibração está em boas condições e sem defeitos antes da instalação.
4. Prepare uma chave de fenda e um pé de cabra adequados.
5, primeiro instale o isolador em equipamentos pesados ou equipamentos fixos, os parafusos de instalação não precisam ser apertados, de modo que o isolador possa ficar ligeiramente ativo.
6. Instale o dispositivo de conexão no outro lado do isolador de vibração.Se o orifício de montagem estiver ligeiramente desalinhado, você pode mover o isolador de vibração ou usar um pé de cabra para alinhar o orifício de montagem do isolador de vibração com o orifício de montagem do equipamento e, em seguida, apertar o parafuso de fixação.
7. Depois de fixar a posição do dispositivo, aperte todos os parafusos de fixação.
