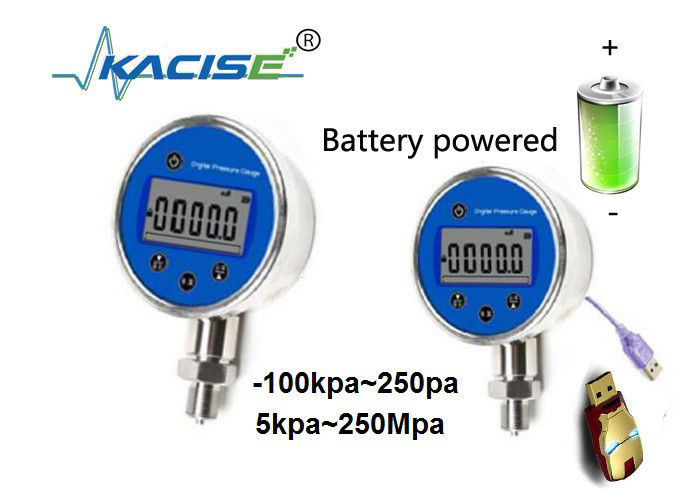

IP66 Medidor de pressão digital de bateria recarregável com sensor de pressão de alta precisão e registrador de dados

1. Visão geral

O manômetro digital de precisão KPG201C usa circuito integrado de grande escala de alta precisão e baixa potência como dispositivo principal, que é composto principalmente de chip de medição de alta precisão, circuito de proteção de carregamento de bateria, sensor e circuito de processamento de sinal.

O produto utiliza um microprocessador para compensar e corrigir automaticamente o desvio zero do instrumento, não linearidade, etc., e utiliza dispositivos de alto desempenho, como sensores de pressão de alta estabilidade, para garantir a precisão e confiabilidade do instrumento. O medidor pode definir vários parâmetros de função por si só, a aplicação é flexível e várias funções podem ser selecionadas. Até 11.000 dados podem ser armazenados e o tempo de armazenamento pode ser definido por si só.

2. Recursos

1. Vários parâmetros podem ser definidos de acordo com as necessidades do usuário a qualquer hora e em qualquer lugar, e a aplicação é flexível e conveniente.
2. Manômetros com funções especiais podem ser personalizados de acordo com as necessidades do usuário.
3. O software realiza compensação de temperatura com alta precisão e ampla temperatura operacional.

3. Parâmetros

4. Painel de exibição e teclas

1, Descrição do botão

• Botão "Power": <1> Serve para ligar e desligar o manômetro;
• <2> Saia da interface de configuração.
• Botão "Menu": <1> Pressione e segure para entrar na interface de senha;
• <2> Pressione rapidamente para entrar no estado de comunicação.
• Botão “Zero”: <1> Pressione este botão para corrigir automaticamente a pressão de deslocamento zero;
• <2> Defina a função de interface inativa.
• Botão "Backlight": <1> Pressione rapidamente para ligar e desligar o fundo;
• <2> Função Up quando na interface de configuração;
• <3> Pressione e segure para entrar e sair do estado de armazenamento.

2. Descrição da tela

5. Calibração

Se a exibição da pressão estiver imprecisa e for necessária a calibração da pressão, entre em contato com a empresa e explique ao profissional.

Nota: Não profissionais não estão autorizados a calibrar o manômetro para evitar danos graves ao manômetro.

6. Uso de funções básicas

1. Ligue e desligue

Pressione rapidamente “power” para ligar e desligar o medidor. Depois que a energia for ligada, a tela exibirá a faixa do manômetro.

2. Luz de fundo ligada e desligada

Pressione rapidamente “unidade” para ligar/desligar a luz de fundo e a cor é branca. A luz de fundo desliga automaticamente após 5 segundos.

3. Pressão livre

Pressione a porta de pressão do manômetro para a atmosfera. Se o valor de medição de pressão atual estiver dentro da faixa de calibração zero, pressione “zero” para limpar o valor medido. Se for bem-sucedido, “CAL-0” será exibido.

4. Gravação de dados

Pressione e segure “unidade” por cerca de 5 segundos para iniciar/parar a função de registro de dados do manômetro. Veja a descrição do display, se a marca de armazenamento for exibida significa que ele está atualmente no estado de armazenamento, caso contrário não será armazenado. Se o armazenamento estiver cheio, o manômetro exibirá “FULL”.

Nota: O estado de armazenamento é encerrado automaticamente após a reinicialização.

5. Comunicação

Antes de comunicar, primeiro conecte o manômetro ao computador e, em seguida, pressione o botão menu para entrar na operação USB inicial. Se “OK” for exibido, o software do computador será aberto para a próxima etapa. Se "LOAD" for exibido por alguns segundos, então "ERR-C" será exibido por alguns segundos e depois retornará à interface normal e falhará. Neste momento, você pode alterar a linha de comunicação ou reiniciar o manômetro para operar novamente. Após a conclusão da transferência de dados, pressione a tecla aberta para retornar à interface normal.

Nota: Depois de entrar no estado de comunicação, o manômetro sairá automaticamente do estado de armazenamento.

7. Instruções do menu de configuração

1). entre no cardápio

Antes de entrar no menu de configuração, você deve inserir sua senha e a senha é “503”. O método de operação é o seguinte:

1. Pressione e segure o botão menu por cerca de 5 segundos, a tela exibe a interface de entrada de senha “P---”; a senha é inserida da esquerda para a direita;

2. Ao inserir, a tecla para cima é o número +, a tecla para baixo é o número -, a tecla de menu é determinada pelo número e a senha "503" é inserida para entrar na interface de configuração.

Nota: Se a senha for digitada incorretamente, “Err-0” será exibido e retornará à interface normal.

2). definir as opções do menu

Existem 2 opções no menu de configuração, que são:

• 1-Int
• 2-Mod

Explique da seguinte forma:

1. <1-Int> Execute este item para definir o tempo de intervalo de armazenamento;
2. <2-Mod> Execute este item para definir o modo do manômetro.

Pressione as teclas “backlight” e “zero” para selecionar as duas opções acima, pressione o botão “Menu” para inserir as configurações do item selecionado e pressione o botão “Desligar” para retornar à interface normal.

3). definir o intervalo de armazenamento

Depois de entrar nesta interface, o tempo atual do intervalo de armazenamento (em segundos) é exibido. Pressione o botão “Menu”, o primeiro dígito pisca, pressione as teclas “Backlight” e “Correct Zero” para adicionar/subtrair o número. O primeiro bit está definido. Depois disso, pressione o botão “Menu” para entrar na segunda configuração. Após a conclusão da configuração, se o número estiver na faixa de (1-7200), ele será armazenado e retornará à interface anterior. Neste momento, a configuração está concluída. Se estiver fora do intervalo, será exibido. “Err-0” e retornar à interface anterior, que ainda é o último dado de configuração. Pressione o botão “Desligar” a qualquer momento para sair da operação atual e retornar à tela anterior.

Nota: A velocidade de medição padrão de fábrica do instrumento é 0010 (10 segundos uma vez)

4). configuração de modo

Depois de entrar nesta interface, o modo atual é exibido. Pressione “Backlight” ou “Zero” para mudar o modo. Após selecionar, pressione o botão “Menu” para concluir a configuração e retornar à interface anterior.

Selecione Mod1, a frequência de amostragem de pressão do manômetro é de 1 segundo;

Selecione Mod2, a frequência de amostragem de pressão do manômetro é o tempo de intervalo de armazenamento definido.

A seta para cima é o sinalizador de modo, que é exibido como Mod2 e não como Mod1.

Em circunstâncias normais, se quiser verificar o manômetro, você pode usar o Mod1. A frequência de amostragem de pressão do Mod2 está relacionada ao intervalo de armazenamento definido.

Nota: Ao usar a função de armazenamento, é recomendado usar Mod2 para prolongar a vida útil da bateria. O modo possui uma função de salvamento automático e entra automaticamente no modo de configuração antes do último desligamento após a reinicialização.

8. Operação da função de armazenamento

1. exclusão de dados

   Após entrar na interface de entrada de senha, digite a senha “600”, pressione o botão “Menu”, o manômetro exibe “OK”, a exclusão dos dados é concluída e a interface normal é retornada.

2. ver a hora

   Depois de entrar na interface de entrada de senha, digite a senha “601”, o manômetro exibirá “ano-mês-dia-hora-minuto-segundo” por sua vez e retornará automaticamente à interface normal.

3. ver o número de registros

   Após entrar na interface de entrada de senha, digite a senha “602”, o manômetro exibirá a quantidade de dados armazenados atualmente e retornará automaticamente à interface normal.

9. Instalação e Manutenção

1. instalação

   1. O medidor deve ser instalado em um plano horizontal vertical.
   2. Preste atenção à correspondência da faixa de pressão ao usar uma bomba de pressão ou outros instrumentos.
   3. Na pressão 0, se o display do manômetro digital não for 0, para garantir a precisão da medição, use o botão “Zero” para realizar a calibração zero.
   4. Antes de instalar o medidor digital no aparelho, verifique se o cabeçalho está limpo. Mantenha a tubulação limpa durante o uso.

2. manutenção

   1. O instrumento é um instrumento de medição de alta precisão, que deve ser selecionado na circulação de ar, fácil de observar, fácil de manter e operar.
   2. Embora o manômetro digital possa sobrecarregar 1,2 vezes durante o uso, isso afetará a precisão da medição e danificará o instrumento. Recomenda-se que o usuário utilize o medidor de acordo com a faixa.
   3. Quando a tela LCD do medidor de pressão digital de precisão mostrar que a tensão da bateria é um espaço, carregue-a imediatamente para garantir o funcionamento normal da medição. Desligue durante o carregamento, o tempo de carregamento é de 3 a 4 horas.
