| Lugar de origem: | China (continente) |
| Marca: | Kacise |
| Certificação: | ce,ISO9001 |
| Número do modelo: | Série de KUS |
| Quantidade de ordem mínima: | 1PCS |
|---|---|
| Detalhes da embalagem: | cada unidade tem caixa individual e todas as caixas são embaladas em pacotes padrão ou pedidos de cl |
| Tempo de entrega: | dias 5work |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 1000 partes pela semana |
| Produto: | Sensor ultrassônico da distância | Escala da detecção: | 300mm~5000mm |
|---|---|---|---|
| Frequência do transdutor: | Aproximadamente. 220kHz | Saída: | RS485 + 4-20mA/0-10V |
| Potência de entrada: | 3,3V~24V | Categoria do IP: | IP68 |
| Material: | PVDF | Tipo: | Impermeável |
| Teoria: | Sensor ultrasônico | Garantia: | 12 meses |

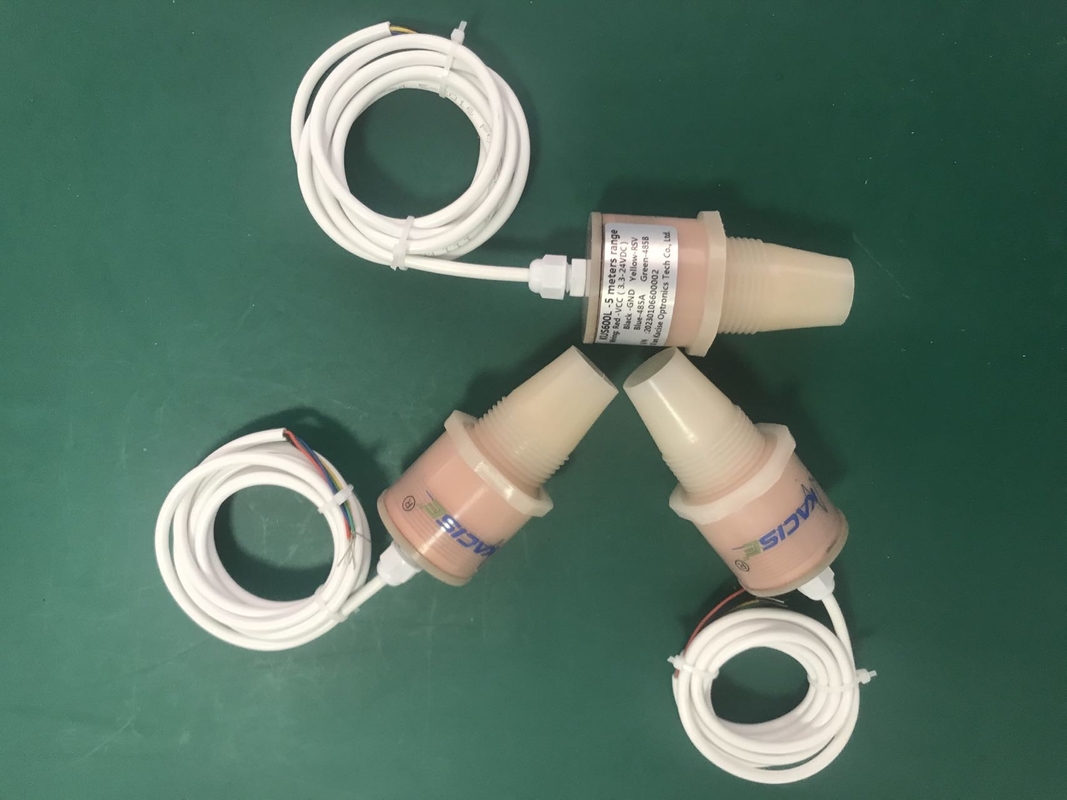

| Nome do produto: | Medidor de nível de água ultrassônico PVDF 5m | ||
| Realçar: | sensor nivelado do depósito de gasolina 6V,Sensor nivelado do depósito de gasolina RS485,Sensor ultrassônico líquido da distância |
||
1. Parâmetro

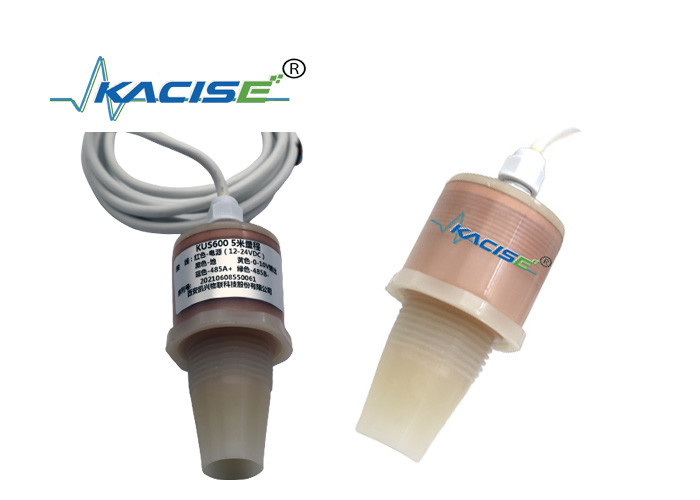

| Modelo: KUS600 | |
| Escala de medição |
600… 5000 milímetros. A medida da distância pode alcançar 6 medidores se a fonte de alimentação é 24V. |
| Ponto cego | 600 milímetros |
| Tensão de fonte | 3,3… 24 VDC, ondinha 10% SS |
| fonte I0 atual da Nenhum-carga | período ativo do ≤ 20 miliampère e ≤0.3mA durante o tempo de sono |
|
Sinal de saída |
0-10V. saída análoga de 0-3V 0-5V /4-20mA/NPN/PNP/RS485. |
| Precisão da medida | ≤ 1% F.S. |
| Compensação de temperatura | Sim |
| Definição de agrupamento | 0.1mm; |
Condições de trabalho
| Temperatura de trabalho | -40… 85℃ (233… 358K) |
| Temperatura de armazenamento | -40… 85℃ (233… 358K) |
Outras instruções
| Conexão elétrica | cabo 5-core (saída análoga), cabo de 6 núcleos (saída do interruptor); |
| Classe da proteção | IP67 |
| material do escudo | PVC /PVDF/PTFE/ABS |
Conexões e definições elétricas do sinal
| Linha ordem | Cor | Definição |
| 1 | Vermelho | O poder é positivo |
| 2 | Preto | terra do retorno do poder |
| 3 | Amarelo | Saída análoga, saída da tensão, saída do interruptor de saída atual |
| 4 | Azul | RS485 A+ ou uart TXD |
| 5 | Verde | RS485 b ou uart RXD |
A unidade no diagrama é milímetro
4. condições da instalação
Se o sensor é instalado na queda da temperatura do ambiente abaixo de 0℃, deve fazer bem nas medidas de defesa. Em caso da montagem direta do sensor em um furo direto usando as porcas de aço, tem que ser fixado no meio da linha de abrigo.
5. Informação pedindo
| KUS | modelo | saída | escala | descreva |
| 630 | Modelo da série do produto | |||
| Feito-à-medida | ||||
| 0-10V | Saída 0-10V análoga | |||
| 0-5V | Saída 0-5V análoga | |||
| 0-3V | Saída 0-3V análoga | |||
| 4-20mA | Saída 4-20mA análoga | |||
| Interruptor | Saída do interruptor | |||
| Uart | Protocolo de série da saída MODBUS RTU do Uart | |||
| RS485 | RS485 protocolo da saída MODBUS RTU | |||
| XX m |
Meios de XX m a distância máxima da medida (defeito 10m) |
|||
| KUS | 550 | RS485 | 2m | |
6. Embalagem e envio
