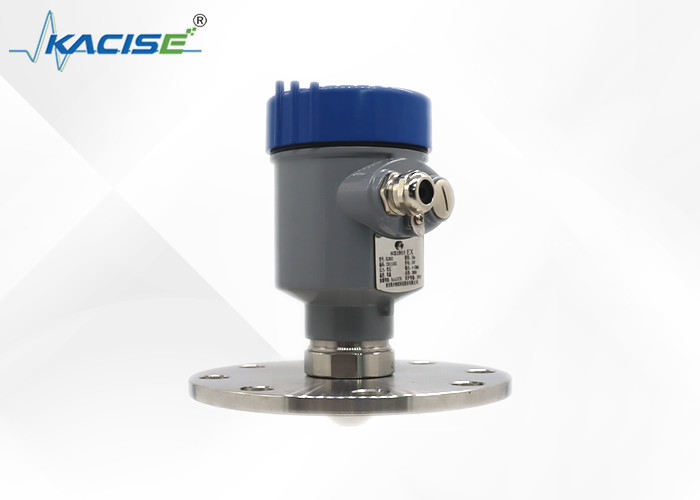

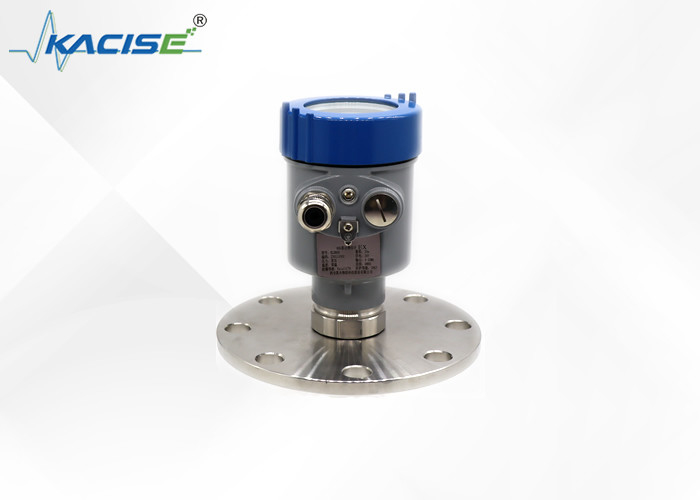

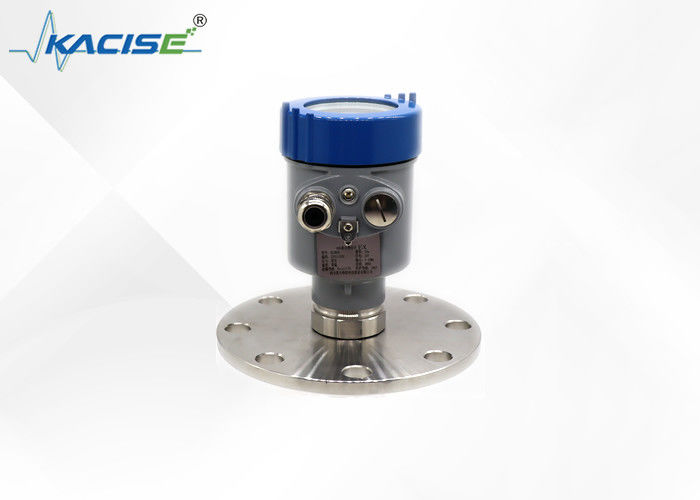

Medidor de nível de radar sem contato de precisão de 1 mm OEM Medidor de nível do tanque de água de 100 m
O Medidor de Nível de Radar sem Contato de 1 mm é um produto excepcional.adequado para medição do nível do tanque de água até 100 mO seu design sem contacto reduz o desgaste, proporcionando um desempenho fiável e duradouro para várias aplicações industriais.
1.Dimenção do produto
2Princípio de funcionamento
A antena de radar transmite um pulso de micro-ondas estreito que será refletido quando atingir a superfície do meio testado e, em seguida, novamente recebido pelo sistema de antena.Os sinais devem ser transmitidos para o circuito elétrico e depois convertidos em sinais de nível.Como a velocidade de transmissão do microondas é tão rápida, o tempo utilizado para a transmissão do microondas para a superfície do meio testado e depois refletido de volta é quase 0.
3Características técnicas
O radar de ondas milimétricas, a precisão de medição pode atingir até ± 2 mm e a zona cega mínima de medição é de 0,05 m.
O menor tamanho da antena satisfaz a medição de mais condições de trabalho.
- Uma variedade de antenas de lente, ângulos de lançamento menores, energia mais concentrada, sinais de eco mais fortes e maior fiabilidade do que outros produtos de radar nas mesmas condições industriais e de mineração.
¢ Tem uma penetração mais forte e pode ser utilizado normalmente no caso de adesão e condensação.
A gama de sinais dinâmicos é maior e a medição de médios de baixa constante dielétrica é mais estável.
- Métodos de medição múltiplos, resposta do radar no modo de medição rápida
4Especificações técnicas e selecção de modelos

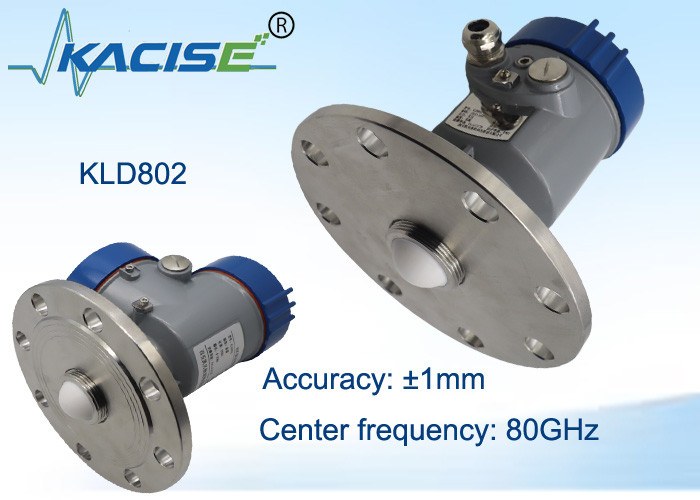

| Modelo |
KLD802 |
| Médio |
líquido não corrosivo, líquido ligeiramente corrosivo |
| Faixa de medição |
0.1m~10/20/30/60/100m |
| Conexão de processo |
Flange ≥ DN80 |
| Temperatura do processo |
-40 ∼ 110°C
|
| Pressão de processo |
-0,1 ∼1,6 MPa |
| Tamanho da antena |
Antennas de lentes de 32 mm |
| Material de antena |
PTFE |
| Precisão |
±1 mm (intervalo inferior a 35 m) ±5 mm (intervalo entre 35 m e 100 m) |
| Classe de protecção |
P67 |
| Frequência central |
80 GHz |
| Ângulo de lançamento |
3° |
| Fornecimento de energia |
Dois fios / DC24V / quatro fios / DC12~24V / quatro fios / AC220V |
| Cássaro |
Alumínio/plástico/aço inoxidável |
| Saída de sinal |
dois fios /4...20mA/protocolo HART quatro fios /4...20mA/ RS485 Modbus |
5Requisitos de instalaçãoAo instalar o instrumento, evite instalá-lo acima da entrada do material e tente evitar vários objetos que afetam o sinal, como remoções de pás, etc.
6Conexão elétrica
Fornecimento de energia(4 ¢ 20) mA/HART ((2 fios)
A fonte de alimentação e o sinal de corrente de saída partilham um cabo blindado de dois núcleos.
(4 ¢ 20) mA ((4 fios/6 fios)
A fonte de alimentação tem de ser alimentada separadamente.e um cabo blindado de quatro núcleos é usado para a fonte de alimentação e sinal de corrente (o sinal de corrente e a interface RS485 podem ser emitidos ao mesmo tempo, e um cabo blindado de seis núcleos é necessário para saída simultânea).
RS485/Modbus
A fonte de alimentação precisa ser alimentada separadamente, e um cabo blindado de quatro núcleos é usado para a fonte de alimentação e sinal digital.,e um cabo blindado de seis núcleos é necessário para saída simultânea).
7- Conexão.
8.Guia de segurança
Por favor, observe os requisitos dos regulamentos locais de instalação elétrica!Todas as operações nos componentes elétricos do instrumento devem ser efectuadas por profissionais que tenham recebido formação formal.Verifique a placa de identificação do instrumento para assegurar que a especificação do produto satisfaz as suas necessidades.Certifique-se de que a tensão de alimentação é consistente com os requisitos constantes da placa de identificação do instrumento.
9Grau de protecção
Este instrumento cumpre plenamente os requisitos da classe de protecção IP66/67, por favor, certifique-se da impermeabilidade da cabeça de vedação do cabo.
Como garantir que a instalação cumpre os requisitos da norma IP67:
Verifique se a cabeça de vedação não está danificada.
Certifique-se de que o cabo não está danificado.
Certifique-se de que os cabos utilizados cumprem os requisitos dos regulamentos de ligação elétrica.
Antes de entrar na interface elétrica, dobrar o cabo para baixo para garantir que a água não fluirá para a caixa, ver 1
Por favor, aperte a glândula do cabo, veja 2
Por favor, conecte a interface elétrica não utilizada com uma tomada cega, ver 3
10.Linearidade do sensor
Ângulo do raio
O ângulo do feixe é o ângulo do feixe em que a densidade de energia da onda de radar atinge metade do seu valor máximo (largura de 3 dB).As microondas emitem sinais fora do alcance do feixe e podem ser refletidos por objetos que interferem.
| Diâmetro da antena da lente |
Φ32 mm
Lente Antenna
|
Φ42 mm
Lente Antenna
|
Φ76 mm
Lente Antenna
|
Φ74,7 mm
Lente Antenna com purga de ar
|
| Ângulo do raio |
7° |
6° |
3° |
3° |
Quanto maior o tamanho da antena e menor o ângulo α do feixe, menos ecos de interferência serão gerados.
Para medições mais precisas, evite instalar dispositivos internos (como interruptores de limite, sensores de temperatura, bases, anéis de vácuo, bobinas de aquecimento, defletores, etc.).) no âmbito do feixe de sinal.
Mostra de produtos da série KLD800
