Name: Rs485 sensor de nível de radar de saída de silo com material de antena PTFE
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD806
Price: 1,000.00 USD
Availability: InStock

Para casa > produtos > Medidor de nível de fluido >

Rs485 sensor de nível de radar de saída de silo com material de antena PTFE

Sensor nivelado do radar do silo

Sensor nivelado do radar Rs485

Shell Radar Level Transmitter personalizada

Lugar de origem:

China

Marca:

KACISE

Certificação:

Número do modelo:

KLD806

Contacte-nos

Solicite um orçamento

Rs485 sensor de nível de radar de saída de silo com material de antena PTFE

Detalhes do produto

Medium:

solid, storage container, process container, strong dust application

Measuring range:

0.3m~10/20/30/60/100m

Process connection:

flange ≥ DN100

Process temperature:

-40～110℃

Pressão do processo:

-0.1~0.3MPa

Antenna size:

76mm lens antenna (purge optional)

Antenna material:

PTFE

Precisão:

±5mm

Classe de protecção:

IP67

Frequência central:

80GHz

Ângulo de lançamento:

3°

Fornecimento de energia:

DC24V/DC12~24V /AC220V

Cássaro:

de alumínio/plástico/de aço inoxidável

Saída de sinal:

4… 20mA/HART protocol/RS485 Modbus

Destacar:

Sensor nivelado do radar do silo

Sensor nivelado do radar Rs485

Shell Radar Level Transmitter personalizada

Termos de pagamento e envio

Quantidade de ordem mínima

Detalhes da embalagem

Caixa

Delivery Time

5-8 work days

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Habilidade da fonte

100+

PRODUTOS CONEXOS

Vídeo

Controlador de exibição da série KDI que suporta comunicação multi-máquina

Obtenha o melhor preço

Vídeo

Controlador de exibição da série KDI com interface aberta de configuração de parâmetros internos, alta precisão e resolução de 0,1

Obtenha o melhor preço

Vídeo

Controlador de exibição de medição da série KDI com comutação de entrada de índices múltiplos e compensação de temperatura

Obtenha o melhor preço

Vídeo

Controlador de display de coluna de luz da série KDI com medição digital e analógica

Obtenha o melhor preço

Contacte-nos

86--17719566736

Contacte agora

Descrição do produto

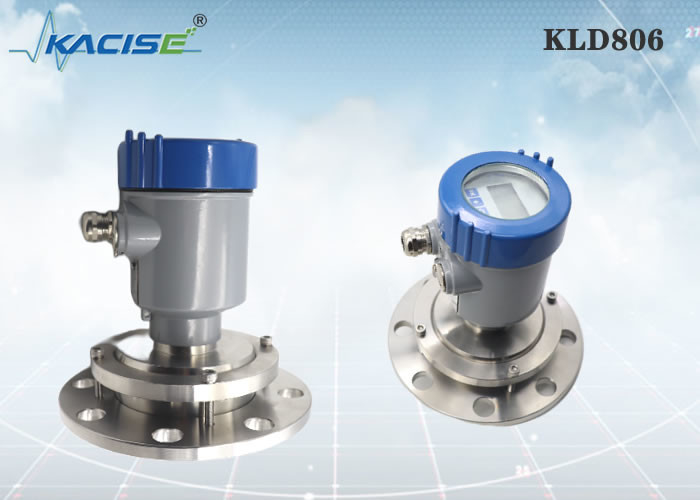

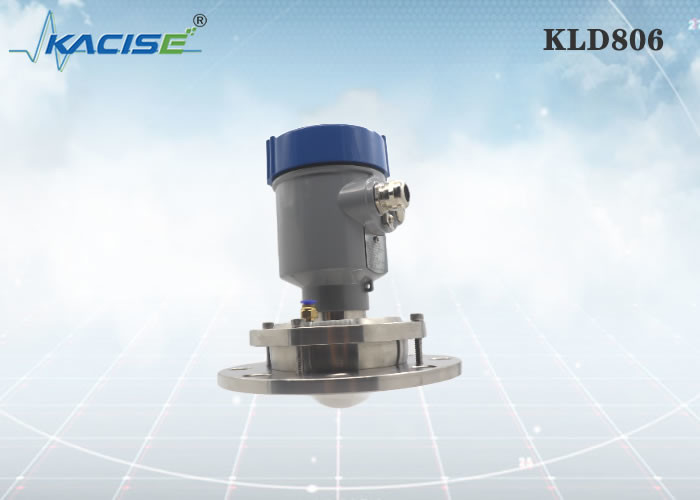

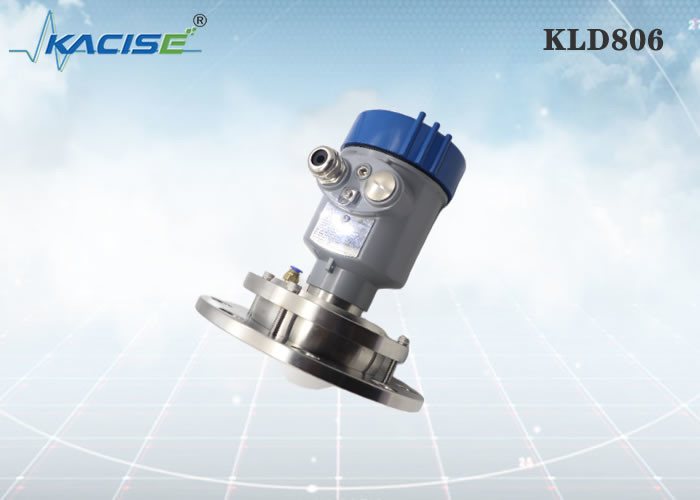

KLD806 80G FM Sensor de Nível de Radar

Introdução

Os produtos de radar de onda contínua de 76-81GHz FM suportam aplicações de quatro fios e dois fios.Devido à sua maior frequência de trabalho e comprimento de onda mais curto, é particularmente adequado para aplicações sólidas.O modo de trabalho de transmissão e recepção de ondas eletromagnéticas através da lente tem vantagens únicas em ambientes de alta poeira e temperaturas adversas (+110 °C)O instrumento deve ser fixado por flange ou fio para facilitar a instalação.

Características

Alta Frequência 80GHz, Mais Foco
Um tipo de antena PTFE, sem cabo, barra ou estrutura de queda.
Adequado para aplicações longas/altas/estreitas
Não afectado por alterações de temperatura, poeira ou vapores
Apoio ao serviço OEM de pequenos lotes- Não.

KLD806
Rs485 sensor de nível de radar de saída de silo com material de antena PTFE 0

Médio: sólido, recipiente de armazenamento, recipiente de processo,
aplicação de poeira forte
Faixa de medição: 0,3 m~10/20/30/60/100 m
Conexão de processo: flange ≥ DN100
Temperatura de processo: -40 ∼110°C
Pressão de processo: -0,1 ∼0,3 MPa
Tamanho da antena: antena de lente de 76 mm (purga opcional)
Material da antena: PTFE
Precisão: ± 5 mm
Classe de proteção: IP67
Frequência central: 80 GHz
Ângulo de lançamento: 3°
Fonte de alimentação: dois fios /DC24V
quatro fios /DC12~24V
quatro fios /AC220V
Casca: alumínio/plástico/aço inoxidável
Saída de sinal: protocolo de dois fios /4...20mA/HART
Quatro fios 4...20mA/ RS485 Modbus

Dimensões

Instalação

1Instalação de flanges

Quando se utilizar a instalação de flange, a distância mínima entre o instrumento e a parede do reservatório deve ser de 200 mm.

① Plano de dados

② centro do recipiente ou eixo de simetria

2Instalações de elevação

Requisitos de instalação

Ao instalar o instrumento, evite instalá-lo acima da entrada do material e tente evitar vários objetos que afetam o sinal, como remoções de pás, etc.
Rs485 sensor de nível de radar de saída de silo com material de antena PTFE 7

Sob condições de trabalho extremamente complexas, o instrumento pode funcionar normalmente se não houver obstáculos na área com um raio de 20 cm centrado no ponto de instalação.

Diagrama de ligação da instalação:
A altura máxima da bobina de instalação H max depende do diâmetro da bobina de instalação D e do tamanho do ângulo de lançamento do produto.
Uma ligação de instalação demasiado longa afectará o desempenho do radar.

Rs485 sensor de nível de radar de saída de silo com material de antena PTFE 11

Dimensões
Dimensão do invólucro
Unidade em mm:
Rs485 sensor de nível de radar de saída de silo com material de antena PTFE 12

Produção:

A Xi'an Kacise Optronics Tech Co., Ltd considera-se um fornecedor e fabricante de soluções.
O que poderíamos fornecer:
A gama inclui versão/cor do shell personalizada, tipo de thread ((G-Thread/NPT Thread), Software personalizado, impressões, manual e catálogo.O módulo de radar está disponível..
