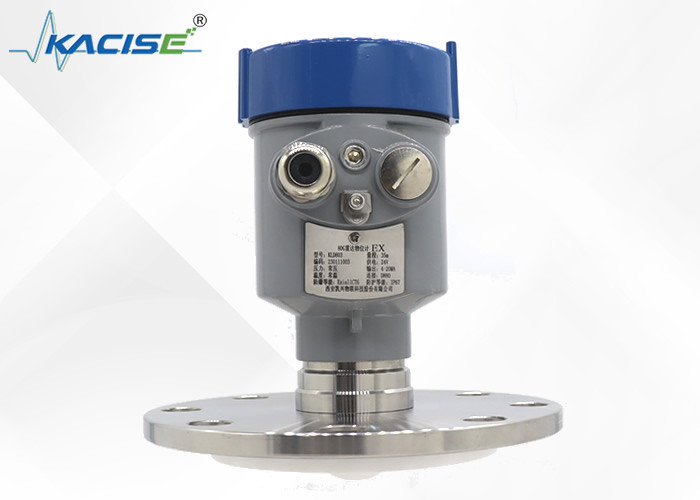

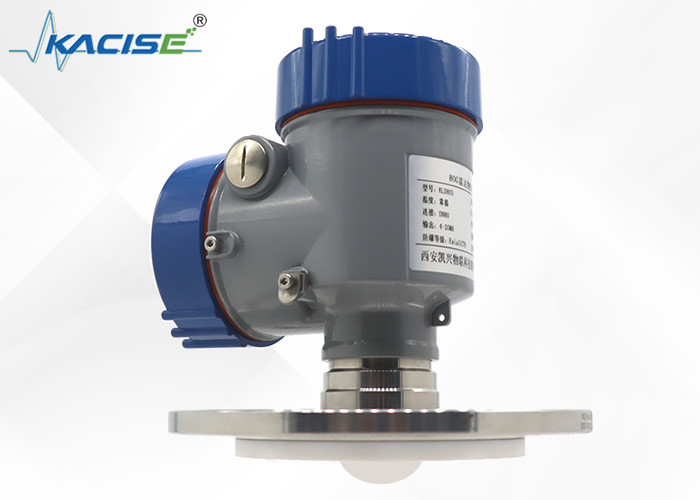

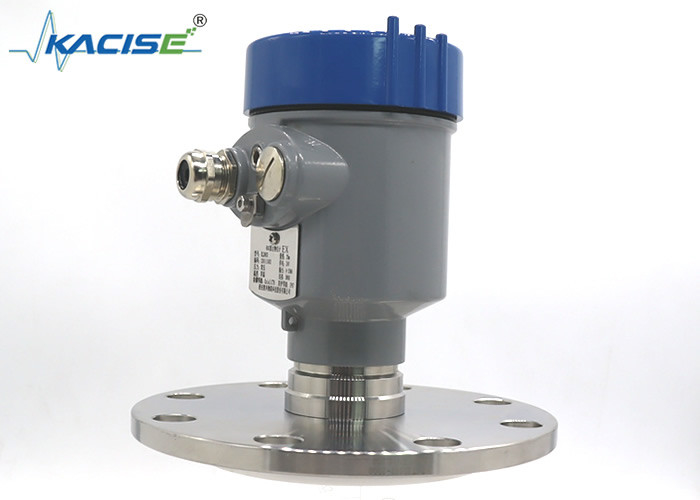

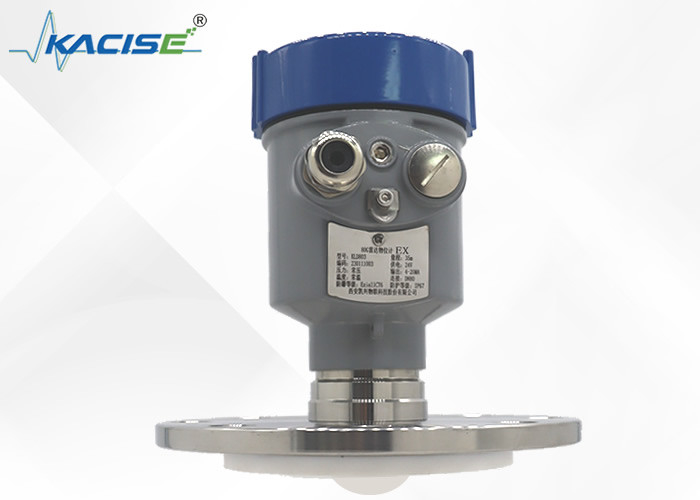

KLD803 Medidor de nível do radar anticorrosivo PTFE com pequeno ponto cego
Introdução
O medidor de nível do radar anti-corrosivo KLD803 PTFE é um dispositivo de última geração concebido para atender aos mais exigentes requisitos de medição de nível.o que lhe confere excelentes propriedades anticorrosivas.Isto permite que o medidor seja utilizado em ambientes agressivos e corrosivos, tais como tanques de armazenamento de produtos químicos, instalações de tratamento de águas residuais,e fábricas de transformação industrial onde os materiais tradicionais se degradavam rapidamente.
Uma das características notáveis deste medidor de nível de radar é o seu pequeno ponto cego.Isto significa que pode fornecer medições altamente precisas e fiáveis mesmo em geometrias de tanques complexas ou quando se trata de substâncias que têm constantes dielétricas variáveis.O pequeno ponto cego minimiza os erros e garante que o medidor possa detectar o nível líquido ou sólido com precisão.permitir uma integração perfeita nos sistemas de controlo de processos existentes, fornecendo dados a nível de tempo real que são cruciais para uma operação e gestão de inventário eficientes.
Características
1. Medição contínua e precisa
Devido às características de medição do nivelador de radar, não será afetado pelo ambiente e tem uma ampla gama de aplicações.não entra em contacto com a superfície do meioA sonda não é afetada pela temperatura, pressão, gás, etc.
2Tem a função de suprimir o eco de interferência.
Os ecos de interferência causados pelas juntas e o ruído de alimentação ou descarga dentro do intervalo de feixe do medidor de nível de radar podem ser suprimidos automaticamente pelo controlo lógico fuzzy interno.
3. Economia de energia precisa e segura
O medidor de nível de radar pode medir sob vácuo e pressão, e é preciso e seguro.As propriedades químicas e mecânicas dos materiais utilizados no nivelador de radar são bastante estáveis, e os materiais podem ser reciclados, o que é extremamente ecológico.
4Sem manutenção e forte operabilidade
Quase inalterado, sem contacto directo com o meio de medição, pode ser utilizado em quase todos os tipos de ocasiões, tais como medição de vácuo, medição do nível do líquido ou medição do nível do material,etc.Devido à utilização de materiais avançados, é resistente a condições químicas e físicas extremamente complexas e pode fornecer sinais de nível analógico ou digital precisos, operáveis e estáveis a longo prazo.
5- Manutenção fácil e operação simples
O medidor de nível do radar tem funções de alarme de falha e auto-diagnóstico.Determinar a falha a tempo e eliminá-la, tornando a manutenção e a calibração mais convenientes e precisas e assegurando o funcionamento normal do instrumento.
6. Ampla gama de aplicações, pode medir quase todos os meios
A partir da forma do corpo do tanque, o medidor de nível de radar pode medir o nível de líquido de tanques esféricos, tanques horizontais, tanques cilíndricos, tanques cilíndricos de cone, etc.; a partir da função do tanque,pode medir o nível de líquido dos tanques de armazenamento e tanques tampão. , tubos de microondas e tubos de bypass para medir o nível do líquido; a partir do meio medido, ele pode medir líquido, partículas, lodo, etc.
Especificações
| Médio |
líquido, vapor, espuma e outros materiais altamente corrosivos |
| Faixa de medição |
0.1m10/20/30/60/100m |
| Conexão de processo |
Flange ≥ DN50 |
| Temperatura do processo |
-40 ̊C |
| Pressão de processo |
-0,1 ∼2,5 MPa |
| Tamanho da antena |
Antennas de lentes de 34 mm |
| Material de antena |
PTFE |
| Precisão |
±2 mm (intervalo inferior a 35 m)
± 5 mm (intervalo entre 35 m e 100 m)
|
| Classe de protecção |
IP67 |
| Frequência central |
80 GHz |
| Ângulo de lançamento |
3° |
| Fornecimento de energia |
dois fios /DC24V |
| |
quatro fios /DC12~24V |
| |
quatro fios /AC220V |
| Cássaro |
Alumínio/aço inoxidável |
| Saída de sinal |
dois fios: 4...20mA/protocolo HART |
| |
Quatro fios: 4...20mA/ RS485 Modbus |
Dimensão do produto
Unidade em mm:
Método de instalação
Instalação de flange
Quando se utilizar a instalação de flange, a distância mínima entre o instrumento e o reservatório
A parede deve ser de 200 mm.
1 plano de referência
2 centro do vaso ou eixo de simetria
Instalação de elevação
A onda de radar é uma forma especial de onda eletromagnética.As ondas eletromagnéticas podem penetrar fontes de interferência como vapor e poeira espaciaisQuanto melhor a condutividade do meio medido ou maior a constante dielétrica, melhor é o efeito de reflexo do sinal de eco.
Quanto maior a frequência da onda de radar, menor o ângulo de lançamento, maior a energia (fluxo magnético ou intensidade do campo) por unidade de área, menor a atenuação da onda,Quanto melhor o efeito de medição do medidor de nível do radar,.
Problemas a que se deve prestar atenção na instalação
(1) Quando se medem materiais líquidos, o eixo do sensor é perpendicular à superfície do meio; quando se medem materiais sólidos, o eixo do sensor é perpendicular à superfície do meio.o sensor deve ser inclinado a um certo ângulo porque o meio sólido tem um ângulo de empilhamento.
(2) Evite a porta de alimentação para evitar falsos reflexos.
(3) O sensor não deve ser instalado no centro do tanque arqueado (caso contrário, os falsos ecos recebidos pelo sensor serão reforçados), nem pode ser instalado muito perto da parede do tanque,e a posição de instalação deve ser 1/2 do raio do tanque.
(4) Evitar a instalação em locais com fortes correntes de redemoinho. Por exemplo: devido a agitação ou forte reação química, etc., recomenda-se utilizar um guia de ondas ou um tubo de derivação para medição.
(5) Se o sensor estiver instalado no tubo, a antena deve sobressair do tubo. A antena de chifre sobressair pelo menos 10 mm do adaptador.Assuma o diâmetro de 250 mmO método de aumento do diâmetro do tubo de ligação pode ser adotado para reduzir o eco de interferência gerado pelo tubo de ligação.
