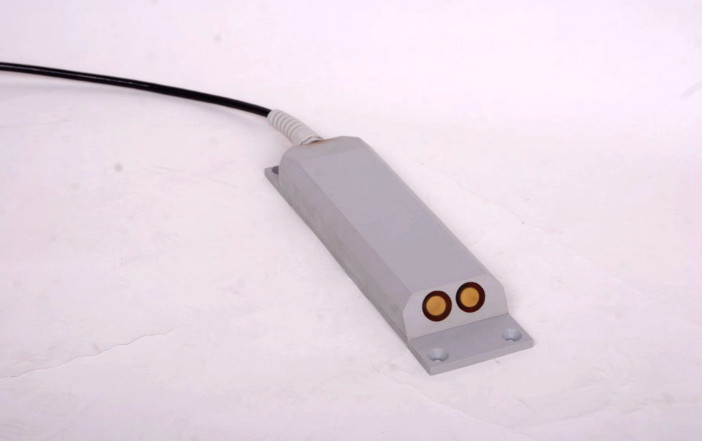

Medidor de caudal em linha baseado no sensor Doppler

O hospedeiro de exibição online pode ser ligado a um ou vários medidores de caudal Doppler, pode ser ligado a sensores de qualidade da água, usado para exibir valores medidos, registrar dados históricos, desenhar imagens,Parâmetros definidos, corrente de comunicação de saída, comunicação RS485 externa e controlo de saída de relé.

Características

(1)Apresentação em linha do caudal, da velocidade e do nível da água

(2) Os parâmetros da qualidade da água podem ser personalizados

(3) Suporte de alimentação AC e DC

(4) Suporta corrente de 4-20mA

(5) Conectividade de sensores multicanal

(6)Caixa-padrão, montada na parede ou montada no carril DIN35

1.Descrição dos produtos

O produto mede a taxa de fluxo de acordo com o princípio do efeito Doppler ultrasônico e pode medir o nível e a temperatura da água através do sensor de pressão.que pode efetivamente impermeabilizar e selar.

◆ O protocolo de comunicação Modbus e o autocarro RS485 são usados para se comunicar com o computador portátil.

◆ O dispositivo de sensor subaquático é fácil de instalar.

◆ Todos os equipamentos adotam design eletrônico, fonte de alimentação de alta tensão, baixo consumo de energia, sem peças mecânicas.alta fiabilidade e forte anti-interferência.

◆ Uma ampla gama de aplicações. Pode ser aplicado em vários ambientes aquáticos, desde água pura até água do Rio Amarelo.

2.PPrincípio do produto

Princípio do medidor de fluxo Doppler: Quando a fonte ultrassônica e o observador fazem movimento relativo, a frequência recebida pelo observador será diferente da frequência da fonte ultrassônica.Por conseguinte,, as pequenas partículas e bolhas que se movem com a água em relação ao transdutor ultrasônico também mudarão a frequência de recepção do transdutor,e aumentar com o aumento da velocidade de movimento da suspensão na águaAssim, a mudança de frequência Doppler é medida, e a velocidade de fluxo da água no ponto do medidor de corrente Doppler é medida.Este valor é multiplicado pela área da secção transversal do canal para obter a informação de fluxo.

Porque a medição de fluxo Doppler usa a velocidade de propagação do som na água, e a velocidade de propagação do som na água está intimamente relacionada com a temperatura da água,O dispositivo possui um sensor de temperatura integrado para medição de temperatura, e depois corrigir a velocidade do som.

A medição da profundidade de nível utiliza um sensor de pressão para medir a distância entre a posição do sensor de velocidade de fluxo e o nível do líquido.

3Parâmetro do produto

3.1 Atributos dos produtos

◆ Tipos de medição: velocidade pontual, nível do líquido, temperatura, caudal

◆ Classe de proteção: IP68

◆ Método de medição: online

◆ Princípio de medição: método acústico Doppler, método de área de velocidade

◆ Fornecimento de energia: bateria, energia solar, corrente elétrica

◆ sinal de saída: Modbus RS485

◆ Conteúdo do sinal de saída: velocidade pontual, fluxo instantâneo, fluxo acumulado, nível da água, temperatura

◆ sinal de saída (fornecimento de energia externo): 4~20mA

◆ 4~20mA Conteúdo do sinal de saída: fluxo instantâneo

◆ Requisitos de pH do líquido: pH 6~8

◆ Requisito de pressão do líquido: 1 atmosfera padrão no ambiente natural

◆ Consumo de energia de funcionamento contínuo: 12V*65mA=12V*0,065A≈0,8W

3.2 Índice de medição

3.3 Especificações

4.ACaso de aplicação
