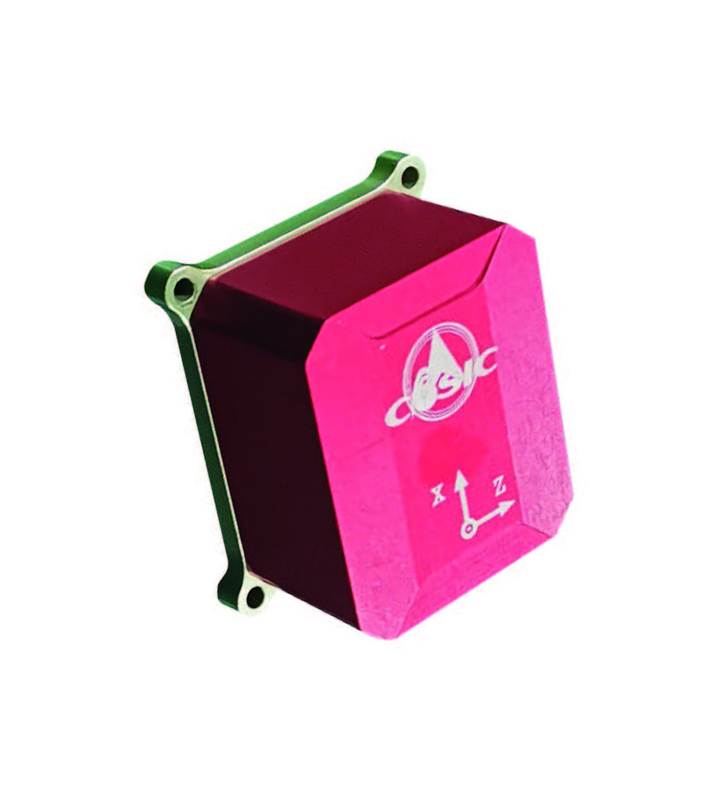

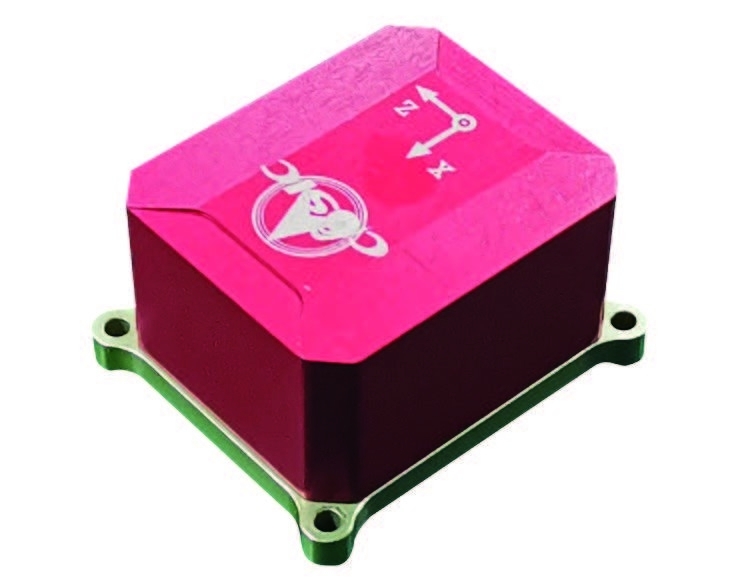

KsIN.S.-W72 Sistema de navegação integrado por satélite/inercial MEMS
Descrição do produto:
KsIN.S.-W72 é um pequeno produto serializado MEMS de alta precisão. Ele consiste em 3 giroscópios MEMS de alta precisão, 3 acelerômetros MEMS de alta precisão, um microprocessador e um receptor de satélite.É adequado para vários tipos de navegação integrada e navegação pura de curta duração- Navegação inercial, orientação e controlo.
As funções básicas do sistema de navegação integrado são as seguintes:
● Com função de auto-teste, entra automaticamente no modo de trabalho após o auto-teste ter terminado.
● O modo de funcionamento tem capacidades integradas de navegação e navegação inercial e pode emitir informações de posição, velocidade, posição, taxa angular e aceleração
Capacidade
● Com o modo de serviço, possui funções como carregar e baixar programas e parâmetros, alterar configurações e auto-diagnóstico.
Características:
● Pequeno tamanho, peso leve, baixo consumo de energia, aplicação flexível
● Produtos em série, giroscópio, acelerômetro, receptor de satélite opcional
Áreas de aplicação e modos de aplicação:
Utilizado em vários tipos de drones, veículos não tripulados, munições guiadas, levantamento e mapeamento e outros campos.
Indicadores de desempenho:
| |
Alta precisão |
Precisão média |
| Tempo de alinhamento (min) |
1min~5min |
|
Navegação
(1σ)
|
Precisão da posição (m) |
Horizontal 10; Vertical 15 |
| Precisão da velocidade (m/s) |
Horizontal 0.1; vertical 0.2 |
| Precisão de atitude (°) |
Nível < 0.3; fixação do curso + manobra <0.4 |
|
Interrupção do satélite durante 1 minuto
(1σ)
|
Precisão da posição (m) |
45 |
60 |
| Precisão da velocidade (m/s) |
1.5 |
2.5 |
| Precisão do traçado (°) |
0.5 |
0.6 |
| Precisão da posição horizontal (°) |
0.4 |
0.5 |
Ambiente de aplicação:
| Temperatura de funcionamento/armazenamento ((°C) |
-40+60 |
| MTBF ((h) |
2000 |
| Faixa dinâmica |
|
| Propriedades mecânicas |
Vibração 6,06 g, choque 80 g/1 ms |
Propriedades físicas:
| Dimensões |
60.6 mm × 51,6 mm × 33 m (incluindo a instalação) |
| Dimensões da instalação |
530,6 mm × 44,6 mm |
| peso |
≤ 130 g (excluindo a antena) |
Interface externa:
| motorizado por |
+4,5V~+36V |
| Consumo de energia |
≤ 4,5 W
(Antenna não incluída, consumo de energia da antena
Não superior a 0,5 W)
|
|
Interface de entrada/saída
|
RS422A |
| Frequência de saída de dados |
200 Hz |
