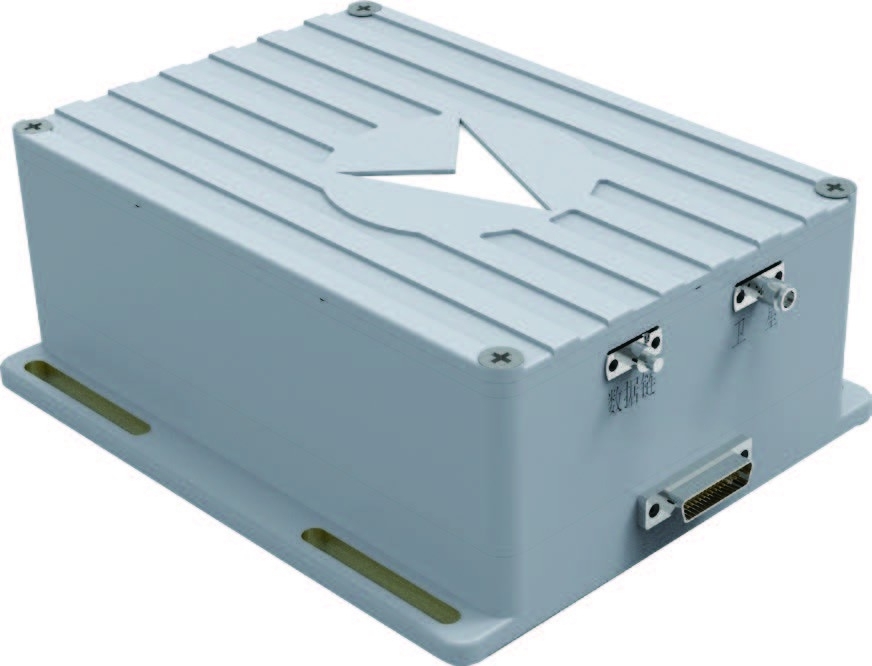

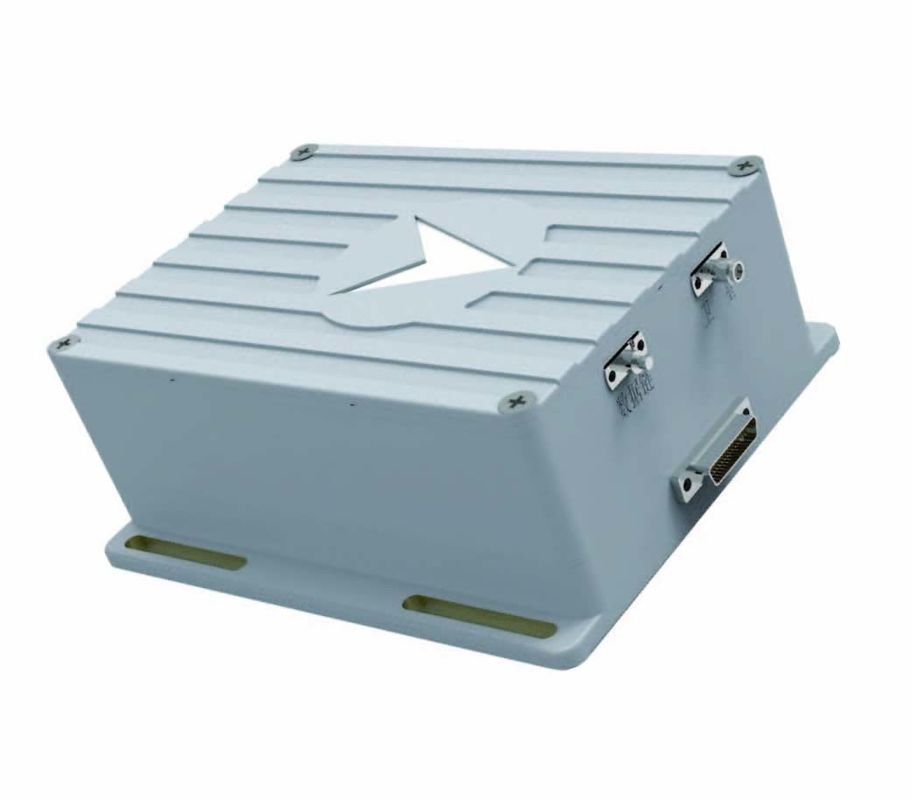

Instalação de sistema de navegação inercial robusto Dimensões 160 mm X 150 mm Anfitrião ≤ 12,5 kg

Detalhes do produto:

Lugar de origem:	China (Mainland)
Marca:	Kacise
Certificação:	certificate of explosion-proof, CE
Número do modelo:	KsINS-01

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1pcs
Detalhes da embalagem:	each unit has individual box and all boxes are packed in standard packages or customers requests available
Tempo de entrega:	5-8 working days
Termos de pagamento:	T/T, Western Union, MoneyGram
Habilidade da fonte:	1000 Pieces per Week

Contato

Descrição de produto detalhada

Alcance dinâmico:	Velocidade: -2000m/s ~ 2000m/s; Aceleração: -30g ~ 30g; Aceleração: -5g/s ~ 5g/s.	peso:	Hospedeiro ≤ 12,5 kg
Precisão de sincronização espacial-temporal quando os satélites estiverem disponíveis (RMS):	0.1m/1ns	Temperatura de funcionamento/armazenamento ((°C):	-55°C ~+70°C
Dimensões da instalação:	160 mm x 150 mm	Faixa de frequência de trabalho da ligação de dados:	3.4GHz~3.6GHz
Precisão de sincronização espacial-temporal em caso de rejeição do satélite (RMS):	5m/5ns	Interface de entrada/saída:	2 RS-422, 1 RS-232, 1 Ethernet 100M
Realçar:	Sistema de navegação por inércia Sensor giroscópio electrónico , 3Sensor giroscópio eletrónico de.6 GHz

Descrição do produto:

O trio de precisão, velocidade e equilíbrio é essencial para qualquer entidade móvel. Este significado é amplificado no contexto de veículos sofisticados como aviões, veículos autônomos, navios,nave espacialNeste contexto, torna-se crucial a necessidade de um sistema preciso para gerir e governar o movimento sem falhas.Os sistemas de navegação inercial são um componente vital, permitindo que estes veículos executem as suas tarefas de forma segura e precisa, sem estarem ligados ao GPS.

Orientado para o voo de formação de enxame de UAV,O sistema de navegação cooperativa de comunicação e orientação integrada KsINS-01 combina navegação por satélite e ligações de dados para fornecer referências espaciais-temporais precisas para UAVsEquipado com recepção de sinais de frequência B1 e B3 de terceira geração da Beidou, o sistema permite a comunicação em rede entre nós e apresenta funções de sincronização espaço-tempo de alta precisão.A sua precisão de sincronização espacial-temporal é mantida em melhor que 0.1m/1ns em condições eficazes de satélite e superior a 5m/5ns em condições de rejeição de satélite.

Características:

● Sincronização espacial-temporal de alta precisão entre os nós com base na diferença de portadores
● Sincronização espacial-temporal de alta precisão entre nós sob condições de rejeição de satélite
● Projeto integrado e aprofundado da navegação por satélite e da ligação de dados
● Rede e transmissão de dados entre nós altamente confiáveis

Parâmetros técnicos:

Indicadores de desempenho:

Precisão de posicionamento por satélite (2σ)	Nível: 6m, altitude: 8m
Faixa de frequência de trabalho da ligação de dados	3.4GHz~3.6GHz
Taxa de salto de frequência	80000 saltos/s
Distância de comunicação	100 km
Taxa de comunicação	200kbps
Número de nós suportados	64
Precisão de sincronização espacial-temporal quando há satélites disponíveis (RMS)	0.1m/1ns
Precisão de sincronização espacial-temporal em caso de rejeição do satélite (RMS)	5m/5ns

Ambiente de aplicação:

Temperatura de funcionamento/armazenamento ((°C)

-55°C ~+70°C

Faixa dinâmica

Velocidade: -2000 m/s ~ 2000 m/s;

Aceleração: -30g ~ 30g; aceleração: -5g/s ~ 5g/s.

Propriedades mecânicas

Ambiente de choque de resistência: meia onda sinusoidal 20 g, 11 ms

Ambiente de vibração de resistência: ambiente típico de vibração de drones

Propriedades físicas:

Dimensões	160 mm x 150 mm x 56 mm
Dimensões da instalação	160 mm x 150 mm
peso	Hospedeiro ≤ 12,5 kg

Interface externa:

Necessidade de energia	18V~36V DC, consumo de energia ≤ 30W, interrupção de alimentação permitida não superior a 5 ms
Interface de entrada/saída	2 RS-422, 1 RS-232, 1 Ethernet 100M


Frequência de saída de dados	10 Hz (típico)

Apoio e Serviços:

Solução de problemas
Atualizações de software
Substituição e reparação de produtos
Ensaios de produtos e verificações de compatibilidade
Informações gerais sobre o produto e a utilização

Embalagem e transporte:

O sistema de navegação inercial é embalado e enviado numa caixa de papelão segura.Materiais de embalagem respeitadores do ambiente para proteger o sensor de danos durante o transporteA caixa é então selada com fita adesiva e rotulada com o nome do produto e o endereço de envio do cliente.Em seguida, é colocado dentro de uma caixa de transporte maior com materiais de proteção adicionais para garantir a entrega segura.
