Descrição do produto:

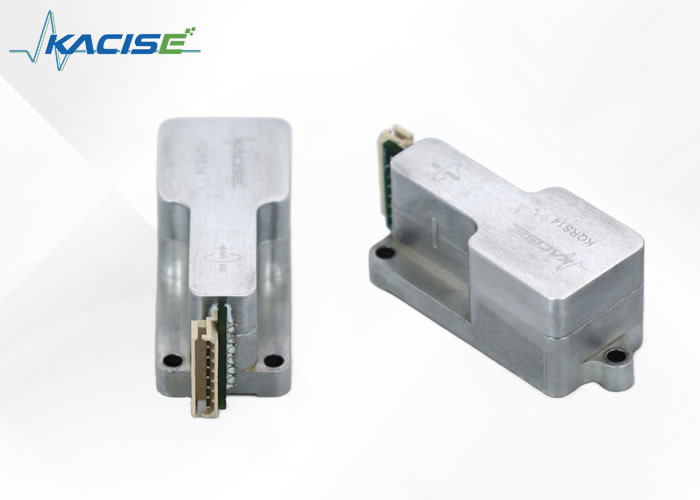

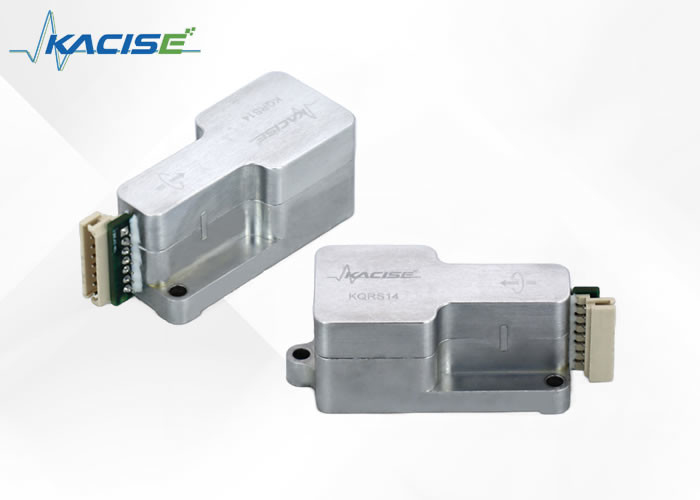

O sensor de rotação angular KQRS14
O KQRS14 é um sensor inercial de estado sólido altamente versátil projetado para medir as taxas de rotação angular.que proporciona uma precisão e fiabilidade excepcionaisAlém disso, inclui regulação de potência interna e operação de entrada de CC para maior conveniência.
Dependendo das suas necessidades específicas, existem duas versões do KQRS14 disponíveis.Esta versão apresenta um nível elevado +1.0 a +4,0 Vdc de saída que forneça um desempenho confiável e sem compromissos.
A segunda versão do KQRS14 é o modelo de mais e menos 15 Vdc.Esta versão foi concebida para ser utilizada com fontes de alimentação convencionais de dois lados.
Características:
● Design compacto e leve
● Ampla faixa de temperatura
● Entrada de CC/Saída de CC de alto nível
● Regulação interna da potência
● Alta confiabilidade
● Resistente a choques
Parâmetros técnicos:
| Parâmetro |
KQRS14-0- Não.-102** |
KQRS14-0- Não.-103** |
| Potência Requisitos |
| Voltagem de entrada |
+9 a +18 Vdc |
+9 a +18 Vdc |
| Corrente de entrada |
< 20 mA |
< 25 mA (cada alimentação) |
| Desempenho |
| Intervalos padrão |
± 50,100,200500°/seg. |
| Produção em escala total (nominal) |
+1,0 Vdc (-FS) a +4,0 Vdc (+FS) |
± 5 Vdc |
| Calibração do fator de escala (a 22°C) |
± 2% do valor |
| Fator de escala sobre a temperatura (Dev. a partir de 22°C típico) |
≤ 0,06%/°C |
| Calibração do viés (a 22°C, tipicamente) |
+2,5 ±0,045 Vdc |
0.0±0.075 Vdc |
| Bias Variação da temperatura (Dev. a partir de 22°C) |
< 3,0°/sec. |
| Estabilidade do viés a curto prazo (100 s na temperatura constante) |
< 0,05°/sec, típico |
| Estabilidade do viés a longo prazo (1 ano) |
≤ 1,0°/sec. |
| G Sensibilidade (típica) |
≤ 0,06°/sec/g |
| Tempo de arranque (típico) |
< 2,0 segundos |
| Largura de banda (-90° de desvio de fase) |
> 50 Hz |
| Não linearidade (típica) % gama completa |
≤ 0,05% do F.R. |
| Limite/Resolução |
≤ 0,004°/sec.* |
| Ruído de saída (DC a 100 Hz) |
≤ 0,05°/sec./√Hz* |
≤ 0,02°/sec./√Hz* |
| Peso |
≤ 50 g |
| Meio Ambiente |
| Temperatura de funcionamento |
-40°C a +85°C |
| Temperatura de armazenamento |
-55°C a +100°C |
| Funcionamento por vibração*** |
5 gramas aleatórias de 20 Hz a 2 kHz |
| Sobrevivência a vibrações*** |
10 gramas de 20 Hz a 2 kHz aleatórios 5 minutos/eixo |
| Choque. |
200 g, qualquer eixo |
Dimensões:
Descrição da interface:
Atribuição de pin KQRS14-0XXXX-102
| Número |
Explique. |
Número |
Explique. |
| 1 |
Energia e sinalização em solo |
5 |
Taxa de saída |
| 2 |
+Vdc Entrada |
6 |
Não há ligação, deixe aberta. |
| 3 |
Não há ligação, deixe aberta. |
7 |
Testes integrados |
| 4 |
Não há ligação, deixe aberta. |
|
|
Assegnação de pin KQRS14-0XXXX-103
| Número |
Explique. |
Número |
Explique. |
| 1 |
- Input Vdc |
5 |
Taxa de saída |
| 2 |
+Vdc Entrada |
6 |
Não há ligação, deixe aberta. |
| 3 |
Terra de potência |
7 |
Testes integrados |
| 4 |
Base de sinalização |
|
|
Aplicações:
Melhoria da estabilidade e do controlo para várias aplicações
A nossa empresa oferece uma gama de soluções técnicas concebidas para melhorar a estabilidade e o controlo de vários sistemas.
- Estabilização da plataforma
- Navegação a Curto Prazo
- Aumento do GPS
- Estabilização da câmara
- Instrumentação
- Estabilização do controlo de condução
- Controle de turbinas eólicas
A estabilização da plataforma melhora a estabilidade das plataformas, como barcos e drones, para garantir um movimento constante e reduzir a doença de movimento.A navegação de curto prazo ajuda a navegar em áreas desconhecidas e compensa as interrupções nos sinais do GPS.
Nossa tecnologia de aumento do GPS melhora a precisão dos sinais GPS, tornando-os mais confiáveis e fornecendo informações de localização precisas para uma variedade de aplicações.A estabilização da câmara assegura uma visão clara, imagens estáveis compensando os tremores e vibrações da câmara.
A instrumentação melhora a medição e análise de dados em várias aplicações.,enquanto o controlo de turbinas eólicas otimiza o desempenho das turbinas eólicas através de algoritmos avançados de controlo.
Apoio e Serviços:
O nosso sensor giroscópio eletrónico foi concebido para fornecer sensores de movimento precisos numa variedade de aplicações.Nosso suporte técnico e serviços de produtos são dedicados a garantir que você possa integrar e usar nosso sensor giroscópio de forma eficaz em seus projetos.
Apoio técnico:
- Documentação online completa: aceder a especificações detalhadas dos produtos, guias de integração,e artigos de solução de problemas para ajudá-lo com quaisquer dúvidas técnicas relativas ao nosso sensor giroscópio eletrônico.
Serviços:
- Suporte por e-mail: Entre em contato com a nossa equipe de suporte dedicada para assistência personalizada com quaisquer problemas técnicos que possa encontrar.
Estamos empenhados em fornecer-lhe o apoio necessário para utilizar o nosso Sensor Giroscópio Eletrônico ao seu máximo potencial.
Embalagem e transporte:
O sensor giroscópio electrónico está alojado numa embalagem robusta e antiestática para garantir que o dispositivo permanece seguro e sem danos durante o transporte.O interior da embalagem é revestido com um material de amortecimento que absorve choques e vibrações, proporcionando uma protecção adicional para os componentes sensíveis do sensor.
Antes da expedição, cada embalagem é selada e submetida a uma inspecção minuciosa para garantir que o sensor esteja bem fechado.O exterior da embalagem é claramente rotulado com instruções de manuseio e o conteúdo da embalagem para facilitar o manuseio cuidadoso e informar o destinatário sobre o dispositivo incluído..
Para o transporte, o sensor giroscópio electrónico embalado é colocado numa caixa de cartão maior e durável, concebida para suportar os rigores do transporte.Se necessário, são adicionados materiais de amortecimento adicionais para evitar a movimentação dentro da caixa durante o transporte.
Cada remessa inclui uma ficha de embalagem pormenorizada com informações sobre o produto e um número de série único para efeitos de acompanhamento do inventário e controlo de qualidade. The package is then dispatched through a reliable courier service with options for tracking and insurance to ensure the Electronic Gyroscope Sensor arrives at its destination promptly and in pristine condition.
