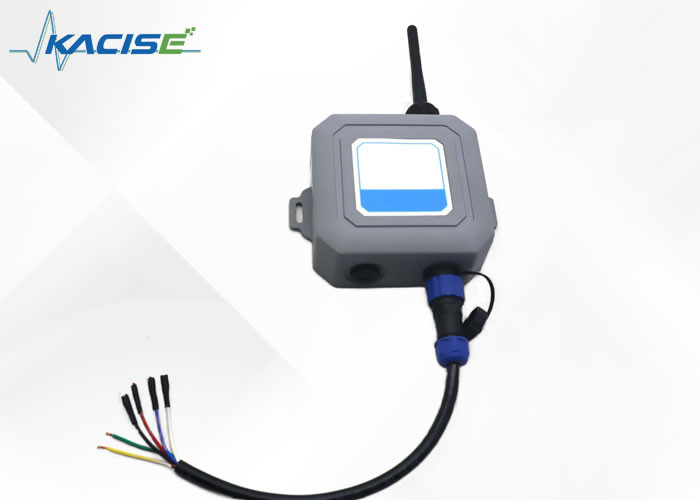

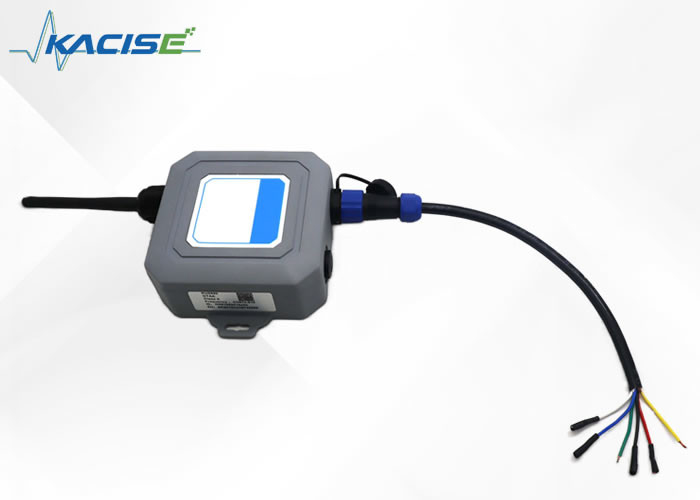

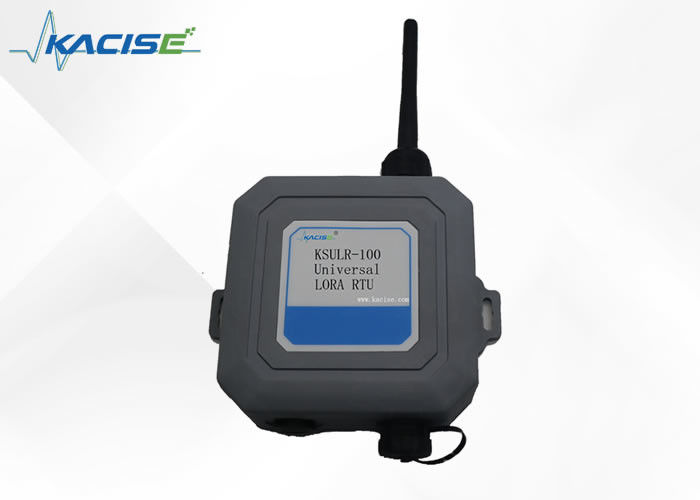

Caixa de aquisição de dados do sensor universal LORA RTU multifuncional com conceção de baixa potência e faixa de temperatura industrial -40°C~+80°C

KSULR-100 universal LORA RTU é uma caixa de aquisição de dados de sensor multifuncional lançada por nossa empresa para indústria inteligente, agricultura inteligente e comunidade inteligente. Ele adota o protocolo padrão LoRaWAN, possui SPI, UART, ADC, GPIO, I2C e outras interfaces de comunicação e múltiplas interfaces de entrada, e a configuração é flexível. A melhor escolha para resolver a fragmentação do aplicativo LoRa iot é conectar diferentes sensores de maneira conveniente e rápida, reduzir o ciclo de acoplamento do sensor e o custo de pesquisa e desenvolvimento, e realizar rapidamente a rede e a escala dos sensores. O módulo sem fio integrado usa a rede para fornecer aos usuários transmissão de dados sem fio de longa distância e baixo consumo de energia e envia todos os dados de status dos sensores para o servidor de gerenciamento de fundo da nuvem em tempo real para realizar a análise estatística dos dados da plataforma de nuvem inteligente.

• Suporta protocolo LoRaWAN padrão;
• Suporta uma variedade de bandas de frequência em casa e no exterior, como: CN470-510/EU863-870/US902-928/ AS923-925 / AU915-928 /CT850;
• SPI, UART, ADC, GPIO, I2C integrados e outras interfaces de comunicação podem ser amplamente conectados a uma variedade de tipos de sensores;
• Ele adota um design de baixo consumo de energia e fornece dois modos de fonte de alimentação externa e fonte de alimentação da bateria para seleção;
• O modo de alimentação da bateria adota bateria de grande capacidade de 19000mAh;
• Suporta uma variedade de saídas de tensão, como: 3,3 V, 5 V, 9 V, 12 V, etc;
• Suporte para configuração de parâmetros com e sem fio e atualização de firmware, suporte para configuração remota;
• Suporta alarme de bateria fraca;
• Suporte a relatórios de pacotes de pulsação, o intervalo de pulsação pode ser configurado;
• Faixa de temperatura industrial -40°C~+80°C.

A série universal LORA RTU KSULR-100 é usada para coletar os valores de vários sensores no ponto de instalação e carregar os dados em tempo real para a plataforma de gerenciamento centralizado por meio do módulo de transmissão sem fio integrado, que é conveniente para os usuários para gerenciamento centralizado inteligente, instalação simples e manutenção conveniente. Pode ser flexível no poste, poste de lâmpada, construção dentro e fora da parede, no telhado do poste, instalação na parede. É adequado para monitorar sensores em instalações de ancoragem, armazéns, estufas agrícolas, salas de informática, hidrologia e outros cenários (por exemplo, sensor de pressão de água, sensor de nível de líquido, sensor de fluxo de líquido, sensor de imersão em água, sensor de temperatura, sensor de umidade, sensor de luz, PM2.5, sensor de ângulo, sensor de velocidade do vento, etc.), alcançar acesso unificado, coleta de dados unificada e capacidade de expansão flexível.

Os parâmetros podem ser definidos sob demanda de acordo com as instruções de fábrica e podem ser usados ​​após receber o redirecionamento da estação base LoRaWAN

KSULR-100 universal LORA RTU é conectado para definir parâmetros através de cabo USB-TTL (adquirido por você). Depois de remover o plugue flexível na parte traseira da caixa de aquisição com uma pinça e remover o parafuso, o invólucro é aberto e conectado conforme mostrado (conexão cruzada RXD e TXD, ou seja, RXD do cabo USB-TTL é conectado ao TXD da caixa de aquisição, TXD é conectado ao RXD da caixa de aquisição e TXD é conectado ao RXD da caixa de aquisição. O VCC está em curto com o 3V3 com a tampa de curto-circuito e o GND é conectado ao GND da caixa de aquisição)

abra a ferramenta de configuração do sensorbox > Selecione o com correspondente> Taxa de transmissão 9600> Clique em Abrir para abrir a porta serial > Clique em AN201>Seleção de função> Insira c na caixa após AT+FUNMODE= e depois clique em AT+FUNMODE= OK aparece no canto inferior esquerdo para indicar a conclusão

Clique na caixa após UART>AT+UART1CFG, digite 9600> e selecione 8n1. Clique em OK abaixo de AT+UART1CFG para indicar a conclusão

(O padrão de fábrica é coletar dados a cada 30 minutos e o aumento na frequência de consulta aumentará o consumo de energia).

Clique em AN201> Clique em RS485> Clique em AT+TRANS485MODE= triângulo invertido traseiro selecione polling> clique em AT+TRANS485MODE= definir parâmetros, ok> Digite 1800 na caixa após AT+SAMPLEDATATIM= > Clique em AT+SAMPLEDATATIM= Definir parâmetros, ok> Digite 8 na caixa após AT+REQDATA= > Digite 0103010000030437 no caixa após 8> Clique em AT+REQDATA= definir parâmetros, ok> AT+RESPONSETIM= insira 10000 na caixa após AT+RESPONSETIM= (Tempo de alimentação do sensor durante cada consulta, muito curto pode levar à falha na obtenção de dados corretos)> Clique em AT+ responsetim = definir parâmetros, ok> clique em AT+REBOOT aparece no canto inferior esquerdo. Depois que a campainha soar três vezes, significa que a entrada na rede foi realizada com sucesso e os dados podem ser visualizados em segundo plano.

Para que os pacotes da estação base LoRaWAN sejam enviados ao servidor LoRa especificado, é necessário configurar o endereço do servidor da estação base.

Abra o navegador Chrome, insira o IP da estação base LoRaWAN (192.168.10.99 para este exemplo), insira o nome de usuário e a senha (nome de usuário =convidado, senha =rimelink para este exemplo) e entre na página de configuração da web conforme mostrado abaixo.

Em seguida, clique em Configuração do servidor LoRaWAN > Endereço do servidor > insira o IP (lorawan.timeddd.com /b19>) > OK. Como mostrado na figura abaixo

Faça logon em http://lorawan.timeddd.com/unit/ULogin.aspx,

número da conta: 19240527

senha: administrador@666666

Após o login, clique na opção de dados do dispositivo de identificação correspondente para visualizar os dados correspondentes e a configuração de fábrica para enviar dados a cada 30 minutos

A localização do ID é mostrada na figura

Os dados obtidos são os seguintes (em hexadecimal), a unidade de distância é 0,1 mm abaixo de 6 m, a unidade de alcance é mm acima de 6 m e a unidade de temperatura é ° C. O 90º byte é o valor do nível do líquido e o 11º byte é o valor da temperatura. Neste caso, o valor do nível do líquido é 08E3, a unidade é mm e o valor da temperatura é 001B. Quando convertido para número decimal, o sensor mede o nível do líquido em 2.275 mm e a temperatura em 27 ℃.

KSULR-100 universais LORA RTU são todos 485 de saída, que podem ser conectados à etiqueta do sensor de acordo com a caixa de aquisição.

Para evitar danos ao equipamento causados ​​por instalação e construção inadequadas, siga as seguintes precauções:

• A instalação dos equipamentos só poderá ser realizada por profissionais ou representantes de engenharia autorizados;
• Para garantir a segurança pessoal do pessoal da construção, utilize ferramentas de instalação profissionais e qualificadas;
• O local de instalação do equipamento deve ser longe de fogo, campos elétricos fortes e outros ambientes, caso contrário poderá causar danos ao equipamento;
• É proibido instalar o equipamento em ambiente de alta vibração;
• A instalação externa do equipamento precisa instalar tanque à prova d'água;
• A empresa reserva-se o direito final de interpretar as precauções de instalação.

Ferramentas de instalação não são fornecidas para instalação do equipamento. Prepare as seguintes ferramentas de instalação de acordo com o ambiente de instalação real

Instalação montada na parede

Primeiro, coloque a caixa multifuncional na posição de instalação na parede e use um marcador para marcar o orifício de instalação. Em segundo lugar, a broca de percussão (a broca tem 8 mm) é usada para fazer furos na posição de marcação da parede e a luva de borracha é colocada no furo novamente. O martelo é usado para bater na luva de borracha, de modo que a luva de borracha fique toda inserida no orifício de instalação. Por fim, o parafuso com espaçador serve para fixar a caixa multifuncional na parede.

Método de montagem em poste

Primeiro, use os parafusos de fixação para fixar o backplane na parte traseira da caixa multifuncional e, em segundo lugar, use o bastidor para passar pelo orifício do backplane na parte traseira da caixa multifuncional; enrole o bastidor em volta do poste novamente e, por fim, use uma pequena chave de fenda para travar firmemente o bastidor e a instalação estará concluída.

Descrição do formato de comunicação de dados

1, o produto deve ser armazenado em -40 ℃ ~ + 80 ℃, a umidade relativa não é superior a 90%, ventilado, seco, sem depósito de gás corrosivo.

O produto é embalado em uma embalagem com certificado e manual de instruções. Colisão forte é estritamente proibida durante o transporte

Usuários em estrita conformidade com as instruções, a fiação correta, instalação, manutenção do gabinete, garantia gratuita deste produto por 1 ano.

As seguintes circunstâncias não são cobertas pela garantia:

• Desmonte a placa de circuito e seus componentes;
• raios ou eletricidade forte entrando no sistema, queimando o circuito;
• a tensão da fonte de alimentação excede o valor limite, a placa de circuito está queimada;
• água na caixa elétrica ou outros corpos estranhos;
• Seleção incorreta, ultrapassando o escopo de uso do produto;
• Uma determinada parte do sensor ou toda a máquina está ferida ou danificada.
