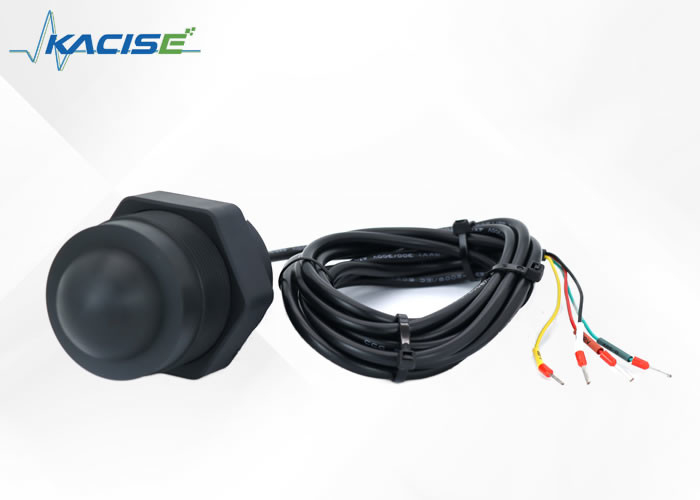

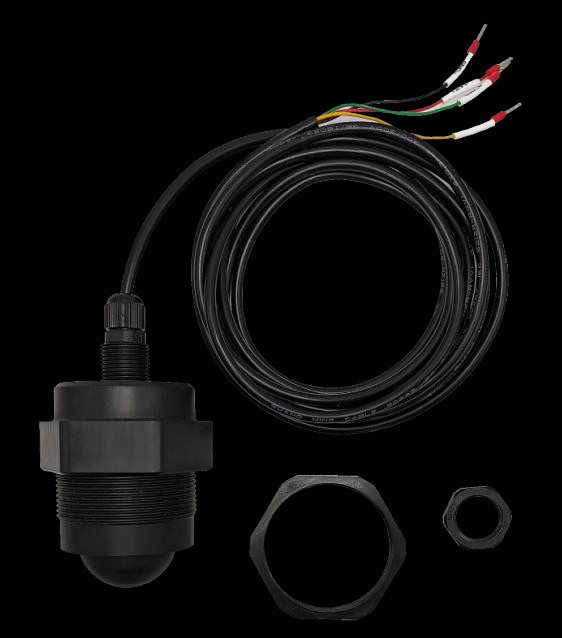

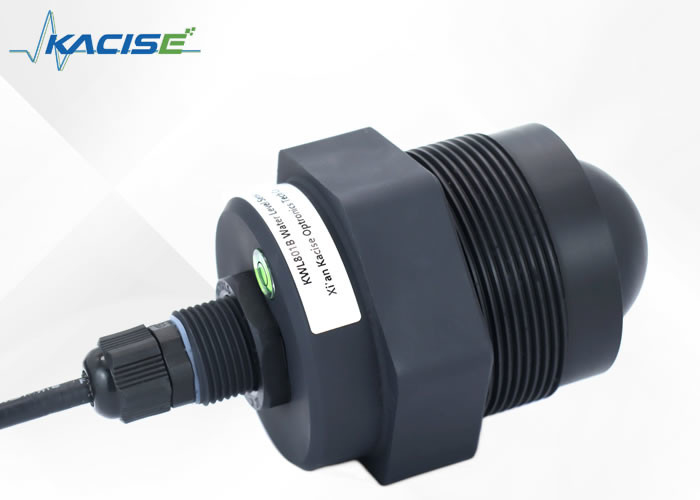

Transmissor de nível de radar RS485 Comunicação IP68 Resistência à água Para faixa de medição de 0,1-15/20m

• Introdução

1.1 Visão geral do produto

O sensor de nível de radar KWL801B-RS485 cumpre as especificações normalizadas descritas na norma nacional DB50/T 826-2017 para medidores de nível.O seu componente central é projetado com uma impermeabilização IP68 totalmente selada.

O alcance máximo de medição do produto é de até 40 metros, com um ponto cego mínimo inferior a 6 cm.

Devido à sua maior frequência e largura de banda mais ampla, alcança uma precisão superior.

1.2 Princípio de detecção

O sensor de nível de radar é baseado no princípio da reflexão do domínio do tempo (TDR).Quando se encontra na superfície do meio medido, parte do pulso do medidor de nível de radar é refletida para formar um eco de retorno para o transmissor de pulso ao longo do mesmo caminho,e a distância entre o transmissor e a superfície do meio medido é proporcional ao tempo de propagação do pulso, por conseguinte, a altura do nível é calculada.

2.Características

• Baseado no chip de RF CMOS de onda milimétrica auto-desenvolvido
• Arquitetura de RF mais compacta
• Relação sinal/ruído mais elevada
• Zona morta menor
• Largura de banda operacional de 5 GHz
• Resolução de medição e precisão de medição mais elevadas
• Menor influência da interferência no ambiente de instalação
• Mais conveniente de instalação e
• Design moderno de antena plana integrada

• Especificações técnicas

4Instruções de fiação

5. Dimensão

6.Instruções de instalação

6.1 IInspecção antes da instalação

(1) Tire o sensor da caixa de embalagem, verifique cuidadosamente a lista de embalagem de acordo com o manual de instruções e verifique se os acessórios do equipamento estão completos.

(2) Leia atentamente o manual de instruções do produto e o certificado do produto.

(3) Verificar se há qualquer dano à aparência do instrumento, em especial se a unidade principal está intacta,e tenha cuidado para colocar a unidade principal corretamente para evitar que ela seja derrubada.

6.2RadarInstalação de sensores de nível

6.2.1Verificar antes da instalação

Por favor, verifique antes de instalar o sensor:

Se existem árvores ou outros detritos acima do meio no local de instalação.

Se o suporte de montagem está instalado horizontalmente.

Quando o suporte de montagem não pode ser instalado horizontalmente, é necessário ajustar o suporte de acordo com o gradiente na superfície do sensor para garantir que o sensor esteja em posição horizontal.

6.2.2 Instalação

(1) Certificar-se de que o sensor está perpendicular à superfície do meio.

(2) Evite que o feixe de transmissão irradie objetos de interferência e gere falsos ecos.

Para as condições de trabalho típicas, ver:

Assegurar-se de que o medidor de nível do radar está instalado perpendicular à superfície média.

A inclinação enfraquecerá a amplitude do sinal recebido e afetará o alcance normal.

Atenção:

Tente manter o sensor fixo para evitar a agitação durante a instalação e mantenha o ambiente circundante o mais aberto possível.

1A distância entre o sensor e a superfície do meio é superior a 30 cm para garantir que a face frontal do sensor (antena) seja perpendicular ao meio de medição.

2A distância entre o sensor e a borda do reservatório, a borda da piscina, a borda da barragem fluvial e a borda da piscina é superior a 0,5 metros;

3. Seleccionar a posição da superfície da água com pequenas flutuações para instalar o módulo (tentar não instalar na porta de injecção de água, saída e outra superfície da água com grandes flutuações,Quanto maior a flutuação da superfície da água, quanto pior a precisão da medição)
