Descrição do produto:

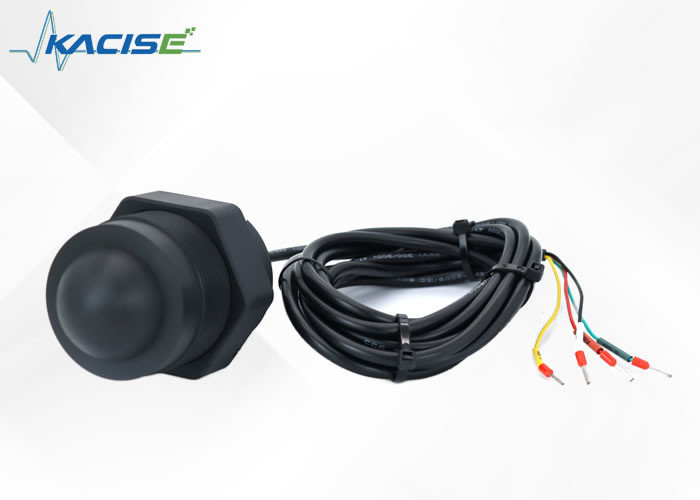

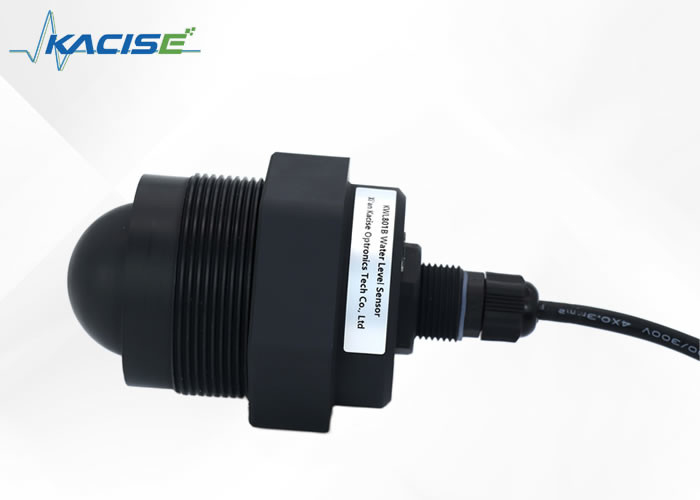

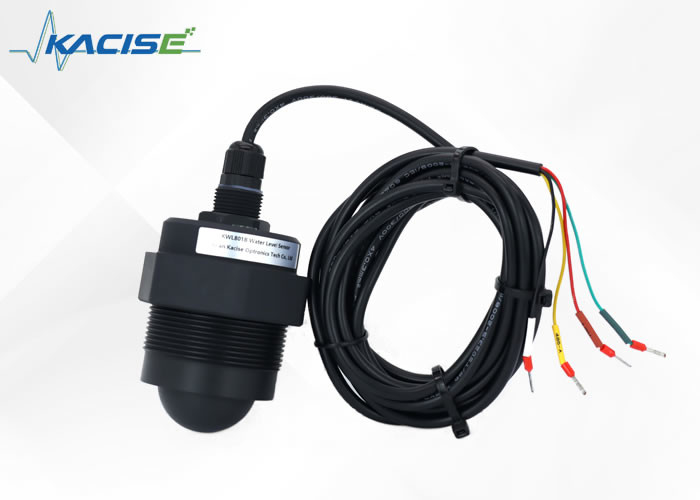

O sensor de nível de radar KWL801B-RS485 cumpre as especificações estabelecidas na norma nacional DB50/T 826-2017 para medidores de nível.O componente principal do produto apresenta um projeto à prova d'água IP68 completamente selado para uma durabilidade ideal.
Com um alcance máximo de medição de 40 metros e um ponto cego de menos de 6 cm, este produto fornece dados precisos com sua maior frequência e largura de banda mais ampla.
Além disso, o sensor de nível de radar KWL801B-RS485 vem completo com um suporte fixo para fácil instalação.
Características e especificações técnicas:
- Baseado no chip de RF CMOS de onda milimétrica auto-desenvolvido
- Arquitetura de RF mais compacta
- Relação sinal/ruído mais elevada
- Zona morta menor
- Largura de banda operacional de 5 GHz
- Resolução de medição e precisão de medição mais elevadas
- Menor influência da interferência no ambiente de instalação
- Mais conveniente de instalação e
- Design moderno de antena plana integrada
| Modelo |
KWL801B-RS485 |
| Frequência de medição |
80 GHz |
| Comunicação |
RS485 |
| Frequência de aquisição |
≥ 200 ms/ configurável |
| Corrente de funcionamento |
12V/14mA |
| Precisão da medição da distância |
± 2 mm |
| Protocolo de comunicação |
Modbus/Protocolo de texto |
| Largura do feixe de antena |
± 2,75° |
| Tensão de alimentação |
9 ~ 24 V |
| Faixa de medição |
0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| Corrente de pulso de RF |
100 mA/20 ms |
| Umidade de trabalho |
0~95% |
| Tipo de fio |
Fios G/ personalizados |
| Temperatura de funcionamento |
-40 a 75 °C |
| Grau de resistência à água |
IP68 |
| Peso líquido |
00,6 kg |
Aplicações:
Os sensores de nível de radar operam com base no princípio da reflexão do domínio do tempo (TDR). Esta tecnologia utiliza um pulso eletromagnético que viaja ao longo de um cabo ou sonda à velocidade da luz.Ao encontrar a superfície do meio medido, uma parte do pulso do medidor de nível de radar é refletida de volta ao longo do mesmo caminho, formando um eco que retorna ao transmissor de pulso.A distância entre o transmissor e a superfície do meio é calculada com base no tempo de propagação do pulsoComo resultado, a altura do nível pode ser determinada.
O princípio TDR tem muitos benefícios, incluindo a sua capacidade de fornecer medições precisas através do uso de ondas eletromagnéticas, que não são afetadas por alterações de temperatura, pressão,ou outros fatores ambientaisEste método é também altamente fiável e pode funcionar em uma variedade de condições, tornando-o útil para muitas aplicações e ambientes diferentes.
Com sua tecnologia avançada e desempenho confiável, os sensores de nível de radar tornaram-se cada vez mais populares em muitas indústrias, incluindo petróleo e gás, processamento químico e alimentos e bebidas.À medida que as empresas procuram racionalizar as suas operações e aumentar a eficiência, estes tipos de sensores fornecem dados e conhecimentos valiosos que podem ser utilizados para otimizar processos e reduzir custos.
Apoio e Serviços:
O suporte técnico e os serviços do produto Radar Level Transmitter incluem:
- Orientação e apoio à instalação
- Assistência de calibração e arranque
- Documentação e manuais do produto
- Formação e educação sobre produtos
- Resolução de problemas técnicos e apoio
- Serviços de reparação e substituição
- Melhorias e aperfeiçoamentos de produtos
Embalagem e transporte:
Embalagem do produto:
O Transmissor de Nível de Radar será embalado em uma caixa de papelão com borracha para garantir a entrega segura.O produto incluirá também um manual de instruções e os acessórios necessários para a instalação.
Transporte marítimo:
O Transmissor de Nível de Radar será enviado através de uma transportadora marítima confiável dentro de 1-2 dias úteis após a encomenda.O tempo de entrega estimado dependerá da localização do cliente e do método de envio escolhido durante o check-outOs clientes receberão um número de rastreamento para monitorizar o progresso da sua remessa.
