Descrição do produto:

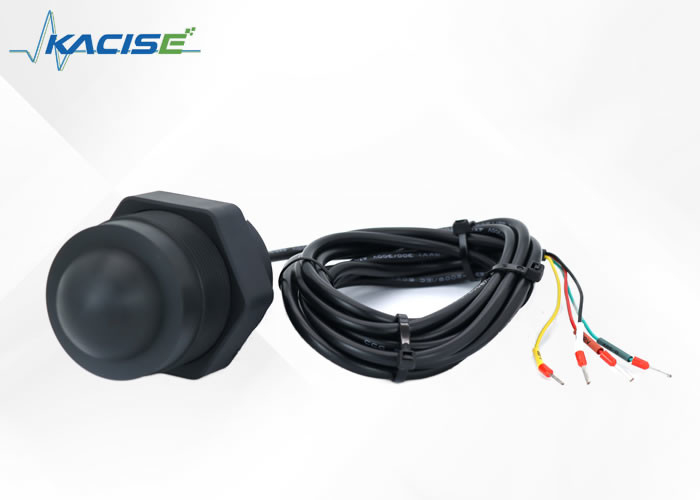

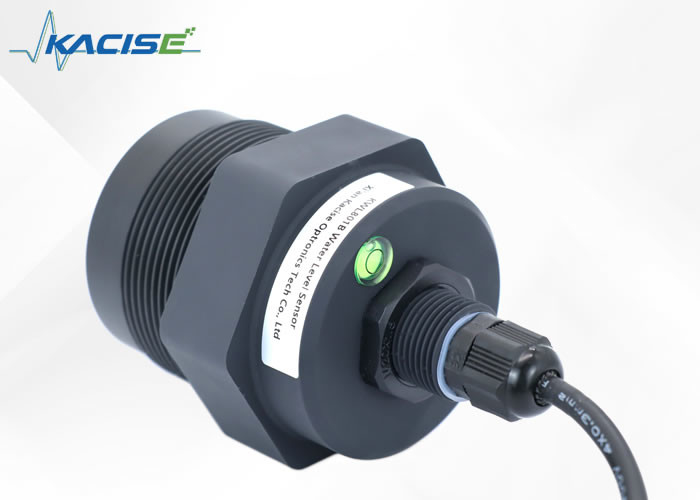

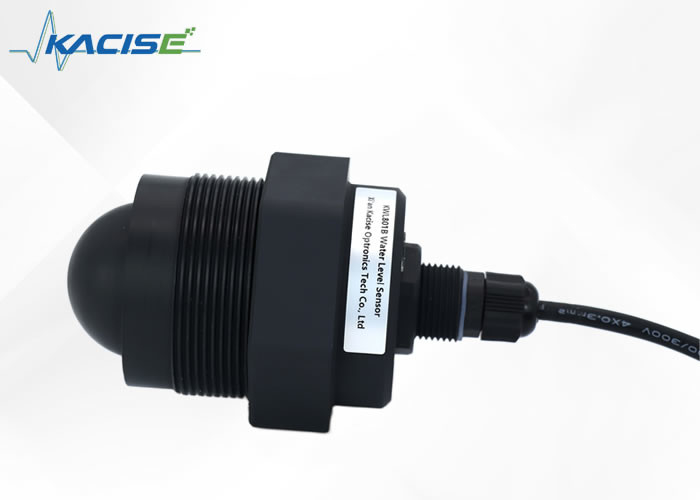

O sensor de nível de radar KWL801B-RS485 é um dispositivo de última geração conforme com a norma nacional DB50/T 826-2017 para medidores de nível.O seu componente principal emprega um projeto à prova d'água IP68 totalmente fechado, garantindo que o produto permanece seguro mesmo em ambientes adversos.
O alcance máximo de medição do sensor de nível de radar KWL801B-RS485 estende-se até 40 metros, com um ponto cego ultra-mínimo de menos de 6 cm.graças à sua maior frequência e largura de banda mais ampla.
Este sensor de nível de radar tem um suporte fixo para uma instalação rápida e fácil.e, portanto, nós projetamos um método de instalação simples que é a economia de tempo e preciso.
Características:
- Baseado no chip de RF CMOS de onda milimétrica auto-desenvolvido
- Arquitetura de RF mais compacta
- Relação sinal/ruído mais elevada
- Zona morta menor
- Largura de banda operacional de 5 GHz
- Resolução de medição e precisão de medição mais elevadas
- Menor influência da interferência no ambiente de instalação
- Mais conveniente de instalação e
- Design moderno de antena plana integrada
Especificações técnicas:
| Modelo |
KWL801B-RS485 |
| Frequência de medição |
80 GHz |
| Comunicação |
RS485 |
| Frequência de aquisição |
≥ 200 ms/ configurável |
| Corrente de funcionamento |
12V/14mA |
| Precisão da medição da distância |
± 2 mm |
| Protocolo de comunicação |
Modbus/Protocolo de texto |
| Largura do feixe de antena |
± 2,75° |
| Tensão de alimentação |
9 ~ 24 V |
| Faixa de medição |
0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| Corrente de pulso de RF |
100 mA/20 ms |
| Umidade de trabalho |
0~95% |
| Tipo de fio |
Fios G/ personalizados |
| Temperatura de funcionamento |
-40 a 75 °C |
| Grau de resistência à água |
IP68 |
| Peso líquido |
00,6 kg |
Instruções de fiação
| Linha vermelha |
VCC (alimentação de 9 a 24 V) |
| Linha preta |
GND |
| Linha amarela |
485-A |
| Linha verde |
485-B |
Dimensão:
Instalação:
(1) Certificar-se de que o sensor está perpendicular à superfície do meio.
(2) Evite que o feixe de transmissão irradie objetos de interferência e gere falsos ecos.
Para as condições de trabalho típicas, ver:
Aplicações:
Sensor de nível de radar explicado
O sensor de nível de radar é um dispositivo que usa o princípio da reflexão do domínio do tempo (TDR) para medir com precisão o nível de líquidos ou sólidos.O sensor usa um pulso eletromagnético que se propaga ao longo de um cabo ou sonda à velocidade da luz.
Quando o pulso atinge a superfície do meio medido, parte dele é refletida de volta para o transmissor de pulso como um eco.A distância entre o transmissor e a superfície do meio medido é proporcional ao tempo de propagação do pulso.
Usando o tempo de propagação do pulso, o medidor de nível de radar pode calcular a altura do meio a ser medido.Isto é conseguido utilizando o tempo necessário para o pulso viajar do transmissor para a superfície do meio medido e de volta novamente para o transmissor.
Apoio e Serviços:
O produto Radar Level Transmitter vem com uma gama de suporte técnico e serviços para garantir um desempenho ideal e satisfação do cliente.
1Orientação e apoio à instalação: A nossa equipa de peritos pode prestar assistência na instalação do Transmissor de Nível de Radar para garantir que este seja correctamente instalado e funcione adequadamente.
2Formação: Oferecemos programas de formação para ajudar os clientes a familiarizarem-se com o produto e as suas características, bem como com a solução de quaisquer problemas que possam surgir.
3Serviços de manutenção e reparação: A nossa equipa pode fornecer serviços de manutenção e reparação para manter o Transmissor de Nível de Radar em boas condições e prolongar a sua vida útil.
4Apoio técnico: A nossa equipa de apoio técnico está disponível para responder a quaisquer perguntas ou preocupações que os clientes possam ter sobre o produto, incluindo a resolução de problemas e o diagnóstico de problemas.
5Serviços de calibração: prestamos serviços de calibração para garantir a precisão das medições do transmissor de nível de radar.
Em geral,Nosso objetivo é fornecer suporte técnico e serviços abrangentes para ajudar nossos clientes a obter o máximo de seu produto de transmissor de nível de radar e garantir sua satisfação com sua compra.
Embalagem e transporte:
Embalagem do produto:
- O Transmissor de Nível de Radar será embalado em uma caixa de papelão.
- A caixa será preenchida com materiais de proteção para evitar qualquer dano durante o transporte.
- O produto será também enrolado em borracha para proteção adicional.
Transporte marítimo:
- O envio será feito por um serviço de correio respeitável.
- Os clientes receberão um número de rastreamento para monitorizar o estado da sua remessa.
- As taxas de envio variam consoante o destino e o método de envio escolhidos pelo cliente.
