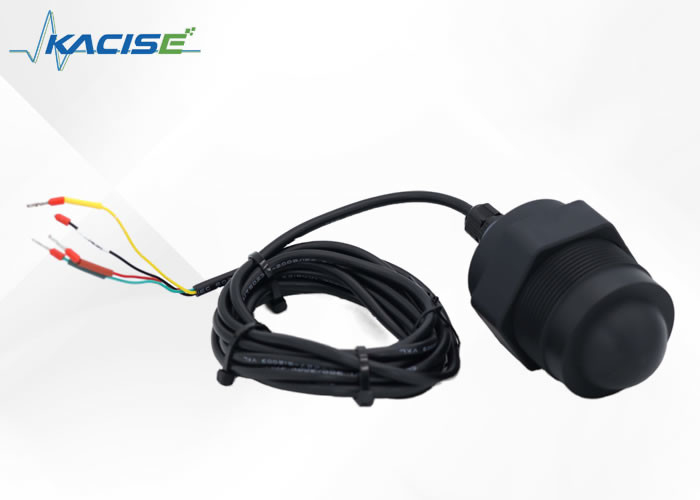

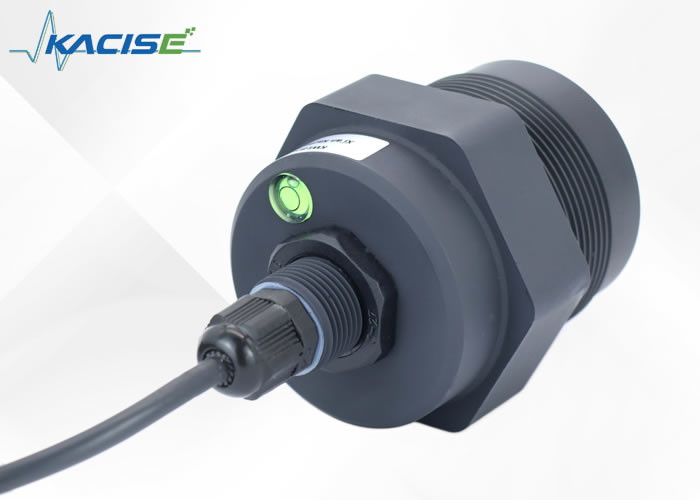

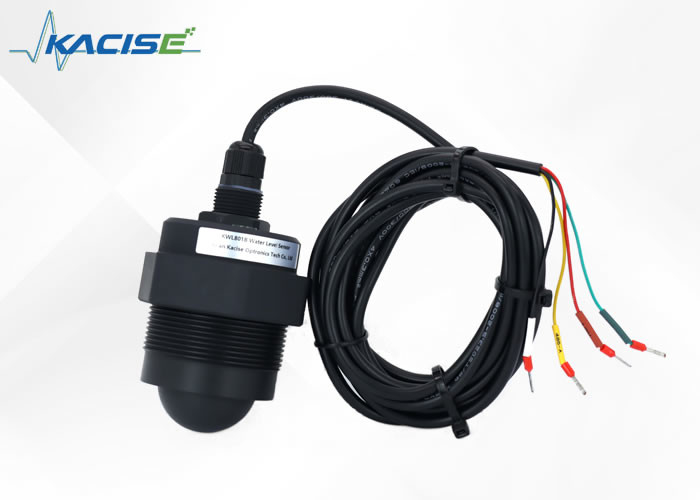

Descrição do produto:
O sensor de nível de radar KWL801B-RS485 é um medidor de nível que está em conformidade com os padrões específicos descritos na norma nacional DB50/T 826-2017.,tornando-o à prova d'água com uma classificação IP68.
Com um alcance máximo de medição que se estende até 40 metros, este sensor também tem um ponto cego mínimo de menos de 6 cm.O KWL801B-RS485 é altamente preciso devido à sua maior frequência e largura de banda mais ampla.
Este produto inclui também um suporte fixo para uma fácil instalação e instalação.
As especificações do sensor de nível de radar KWL801B-RS485:
- Conforme à norma nacional DB50/T 826-2017
- Componente do núcleo totalmente fechado com impermeabilização IP68
- Faixa máxima de medição de 40 metros
- Ponto cego mínimo inferior a 6 cm
- Frequência mais alta e largura de banda mais ampla para precisão superior
- Inclui suporte fixo para fácil instalação
Características:
- Baseado no chip de RF CMOS de onda milimétrica auto-desenvolvido
- Arquitetura de RF mais compacta
- Relação sinal/ruído mais elevada
- Zona morta menor
- Largura de banda operacional de 5 GHz
- Resolução de medição e precisão de medição mais elevadas
- Menor influência da interferência no ambiente de instalação
- Mais conveniente de instalação e
- Design moderno de antena plana integrada
Especificações técnicas:
| Modelo |
KWL801B-RS485 |
| Frequência de medição |
80 GHz |
| Comunicação |
RS485 |
| Frequência de aquisição |
≥ 200 ms/ configurável |
| Corrente de funcionamento |
12V/14mA |
| Precisão da medição da distância |
± 2 mm |
| Protocolo de comunicação |
Modbus/Protocolo de texto |
| Largura do feixe de antena |
± 2,75° |
| Tensão de alimentação |
9 ~ 24 V |
| Faixa de medição |
0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| Corrente de pulso de RF |
100 mA/20 ms |
| Umidade de trabalho |
0~95% |
| Tipo de fio |
Fios G/ personalizados |
| Temperatura de funcionamento |
-40 a 75 °C |
| Grau de resistência à água |
IP68 |
| Peso líquido |
00,6 kg |
Instruções de fiação
| Linha vermelha |
VCC (alimentação de 9 a 24 V) |
| Linha preta |
GND |
| Linha amarela |
485-A |
| Linha verde |
485-B |
Dimensão:
Instalação:
(1) Certificar-se de que o sensor está perpendicular à superfície do meio.
(2) Evite que o feixe de transmissão irradie objetos de interferência e gere falsos ecos.
Para as condições de trabalho típicas, ver:
Aplicações:
Aplicações:
Sensor de nível de radar
Um sensor de nível de radar funciona utilizando um princípio conhecido como reflexão do domínio do tempo (TDR).Quando este pulso atinge a superfície do meio medido, uma parte do pulso é refletida de volta para o medidor, criando um eco que viaja de volta para o transmissor de pulso pelo mesmo caminho.
O tempo necessário para o impulso viajar entre o transmissor e a superfície do meio medido é diretamente proporcional à distância entre os dois.a altura do nível pode ser calculada com precisão.
A precisão dos sensores de nível de radar depende principalmente da qualidade do sinal emitido pelo transmissor,bem como a fiabilidade dos componentes eletrónicos utilizados no processamento do sinal refletido.
Apoio e Serviços:
O produto Radar Level Transmitter vem com suporte técnico e serviços abrangentes para garantir um desempenho ideal e satisfação do cliente.Nossa equipe de técnicos e engenheiros experientes estão disponíveis para prestar assistência com a instalaçãoA empresa oferece treinamento e suporte no local para ajudar os clientes a tirar o máximo proveito do seu produto.Nós fornecemos atualizações periódicas de software e firmware para melhorar a funcionalidade e resolver quaisquer problemas que possam surgirA nossa equipa de serviço ao cliente está disponível para responder a quaisquer perguntas ou preocupações e fornecer soluções rápidas e eficazes.
Embalagem e transporte:
Embalagem do produto:
- O Transmissor de Nível de Radar será embalado numa caixa de papelão robusta para garantir o transporte seguro.
- A caixa será rotulada com o nome do produto e as especificações para facilitar a sua identificação.
- O produto será protegido com borracha e outros materiais de amortecimento para evitar danos durante o transporte.
Transporte marítimo:
- O Transmissor de Nível de Radar será enviado através de um serviço de correio confiável.
- Os custos de envio serão calculados com base no destino e no peso do pacote.
- O cliente receberá um número de rastreamento para monitorizar o estado da entrega do seu pacote.
