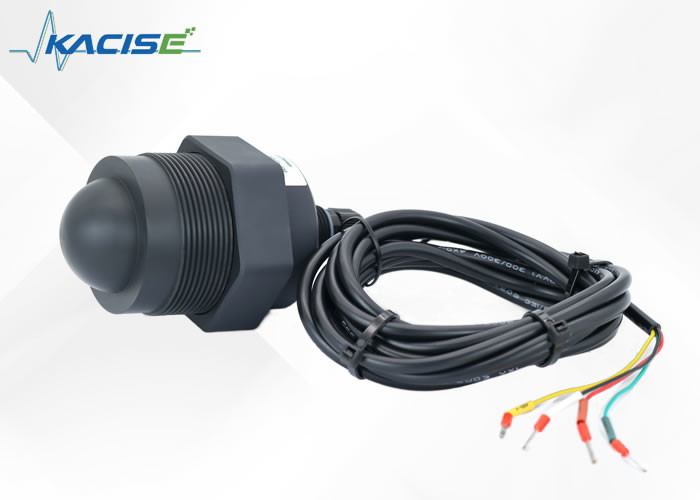

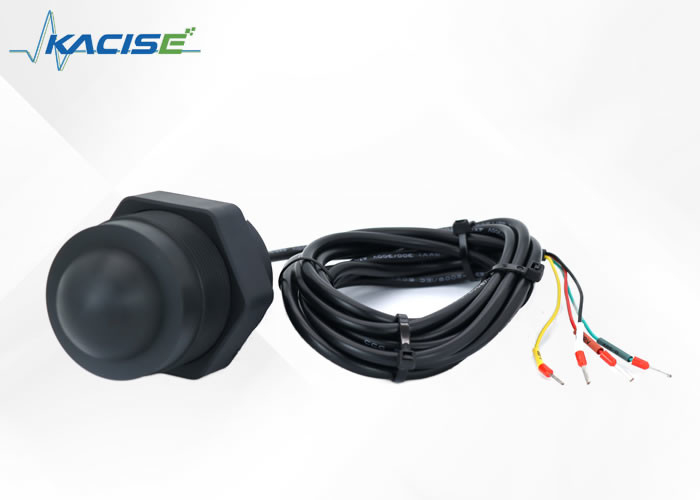

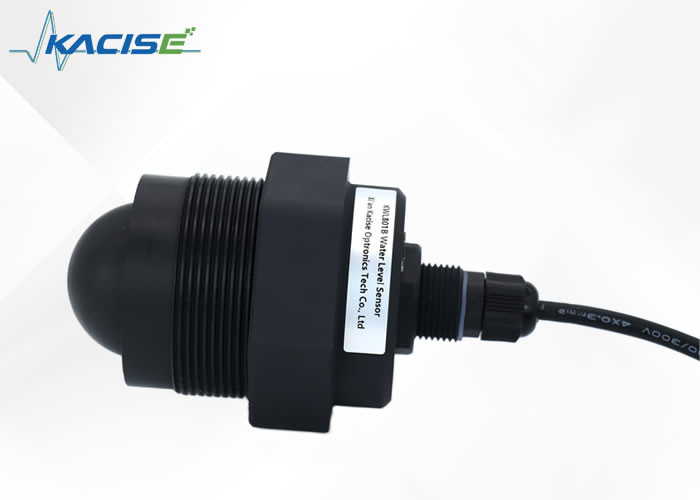

Descrição do produto:
O sensor de nível de radar KWL801B-RS485 foi projetado especificamente para cumprir as especificações padrão descritas na norma nacional DB50/T 826-2017 para medidores de nível.O componente central do sensor é projetado com uma impermeabilização IP68 totalmente selada, assegurando que é adequado para utilização em uma variedade de ambientes e pode resistir a fortes chuvas e outras condições ambientais adversas.
Uma das principais vantagens deste produto são as suas capacidades de longo alcance.que é uma vantagem significativa para medir os níveis de grandes tanques ou recipientesAlém disso, o sensor tem um ponto cego mínimo inferior a 6 cm, o que permite aos utilizadores medir com precisão o nível do líquido ou material a monitorizar, mesmo em espaços confinados.
Outra característica chave do sensor de nível de radar KWL801B-RS485 é a sua alta precisão.alcança uma precisão superior em comparação com outros sensores no mercadoIsto torna-o uma escolha ideal para indústrias onde a precisão e a precisão são cruciais, como a manufatura ou o processamento químico.
O sensor também é incrivelmente fácil de instalar. Ele vem com um suporte fixo que permite uma instalação fácil e segura em tanques ou embarcações.Isto garante que o sensor pode ser instalado rapidamente e eficientemente, o que pode poupar tempo e dinheiro às empresas.
Especificações técnicas:
| Modelo |
KWL801B-RS485 |
| Frequência de medição |
80 GHz |
| Comunicação |
RS485 |
| Frequência de aquisição |
≥ 200 ms/ configurável |
| Corrente de funcionamento |
12V/14mA |
| Precisão da medição da distância |
± 2 mm |
| Protocolo de comunicação |
Modbus/Protocolo de texto |
| Largura do feixe de antena |
± 2,75° |
| Tensão de alimentação |
9 ~ 24 V |
| Faixa de medição |
0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| Corrente de pulso de RF |
100 mA/20 ms |
| Umidade de trabalho |
0~95% |
| Tipo de fio |
Fios G/ personalizados |
| Temperatura de funcionamento |
-40 a 75 °C |
| Grau de resistência à água |
IP68 |
| Peso líquido |
00,6 kg |
Instruções de fiação
| Linha vermelha |
VCC (alimentação de 9 a 24 V) |
| Linha preta |
GND |
| Linha amarela |
485-A |
| Linha verde |
485-B |
Dimensão:

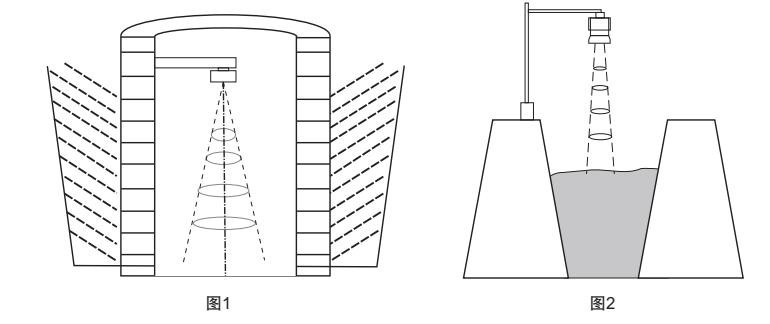

Instalação:
(1) Certificar-se de que o sensor está perpendicular à superfície do meio.
(2) Evite que o feixe de transmissão irradie objetos de interferência e gere falsos ecos.
Para as condições de trabalho típicas, ver:
Aplicações:
O princípio de funcionamento dos sensores de nível de radar baseia-se no conceito de reflexão no domínio do tempo (TDR).Estes sensores operam emitindo um pulso eletromagnético que viaja ao longo de um cabo ou sonda, à velocidade da luz.
Quando o pulso eletromagnético encontra a superfície do meio de medição que está a ser monitorizado, uma parte do pulso é refletida de volta para o transmissor do medidor de nível de radar,Ao longo do mesmo caminho que ele viajouO tempo necessário para o impulso viajar em ambas as direcções é então medido e usado para calcular a distância entre o transmissor e a superfície do meio medido.
Com base no tempo de voo do pulso, o sensor de nível de radar pode determinar e calcular a altura do nível a ser monitorado.Esta informação é então enviada para o sistema de monitorização ou controlo ligado para análise e tomada de decisão com base nos requisitos específicos da aplicação.
Apoio e Serviços:
O produto Radar Level Transmitter vem com um pacote abrangente de suporte técnico e serviços para garantir um desempenho e uma confiabilidade ideais.A nossa equipa de peritos está disponível para prestar assistência com a instalaçãoO nosso serviço de manutenção regular permite que o seu equipamento funcione da melhor forma possível.Oferecemos oportunidades de treinamento para ajudá-lo a tirar o máximo proveito do seu transmissor de nível de radar.Contacte-nos para saber mais sobre o nosso apoio técnico e serviços.
Embalagem e transporte:
Embalagem do produto:
- O transmissor de nível de radar está cuidadosamente embrulhado em borracha.
- Em seguida, é colocado numa caixa de papelão resistente.
- A caixa é selada com fita adesiva durável para garantir que o produto chegue em segurança.
Transporte marítimo:
- O produto será enviado através de um serviço de correio confiável.
- Os clientes receberão um número de rastreamento para monitorizar o progresso da sua remessa.
- O tempo de envio pode variar dependendo do destino, mas fazemos o nosso melhor para garantir a entrega rápida.
