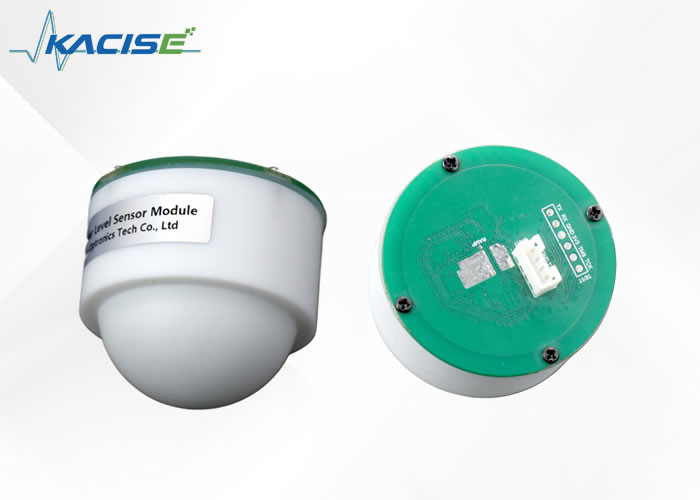

Sensor de nível de radar de frequência de 80 GHz com corrente de 12 V 30 MA e comunicação RS485 para monitoramento do nível do tanque

O componente do radar de ondas milimétricas é uma combinação de unidade de radiofrequência, unidade de processamento e antena de placa impressa. Seu objetivo é detectar alvos penetrando obstáculos como luz, chuva, poeira, neblina, geada e muito mais. Este sensor é pequeno, mas altamente eficiente, com funcionalidade 24 horas por dia, 7 dias por semana. Ele vem com recursos como alta integração, tamanho pequeno e interface flexível.

O produto radar medidor de nível é desenvolvido com base na tecnologia de radar de ondas milimétricas, que mede a altura da antena do radar em relação ao nível do líquido. É amplamente utilizado na medição de recursos hídricos, como rios e reservatórios. Também é usado para medições de nível de tanque e nível de água.

Os seguintes tipos de módulos podem ser derivados dos componentes deste produto:

• O módulo de alcance do radar consiste em um chip de alta frequência de 80G que suporta alcance em diferentes condições de trabalho, como estado sólido e líquido.
• Os usuários podem configurar a antena da lente para atender às suas necessidades ambientais específicas.
• Este produto é comumente usado em vários setores, como engenharia de conservação de água, estações de tratamento de esgoto e fábricas de produtos químicos de petróleo.

• Alta integração
• Pequeno volume
• Interface flexível
• Ele pode detectar alvos através de obstáculos como luz, chuva, poeira, neblina ou geada
• Pequenos sensores que funcionam o dia todo

Dimensões:

• Rio, reservatório e outras pesquisas de conservação de água
• Medição do nível do tanque e do nível de água
• Projeto de conservação de água
• Plano de tratamento de esgoto
• Planta química de petróleo

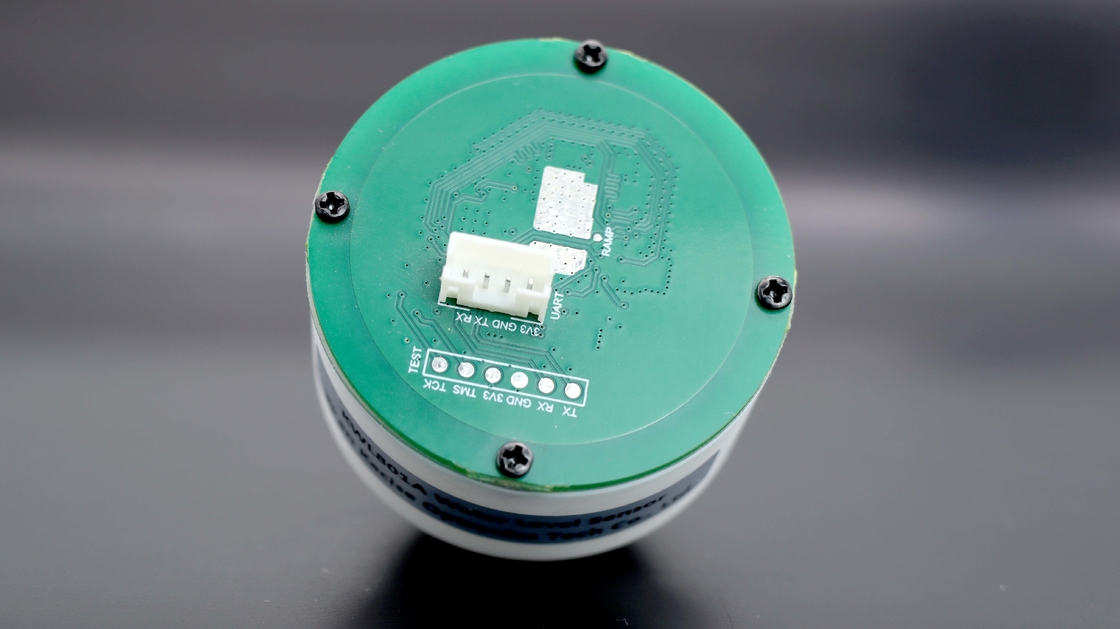

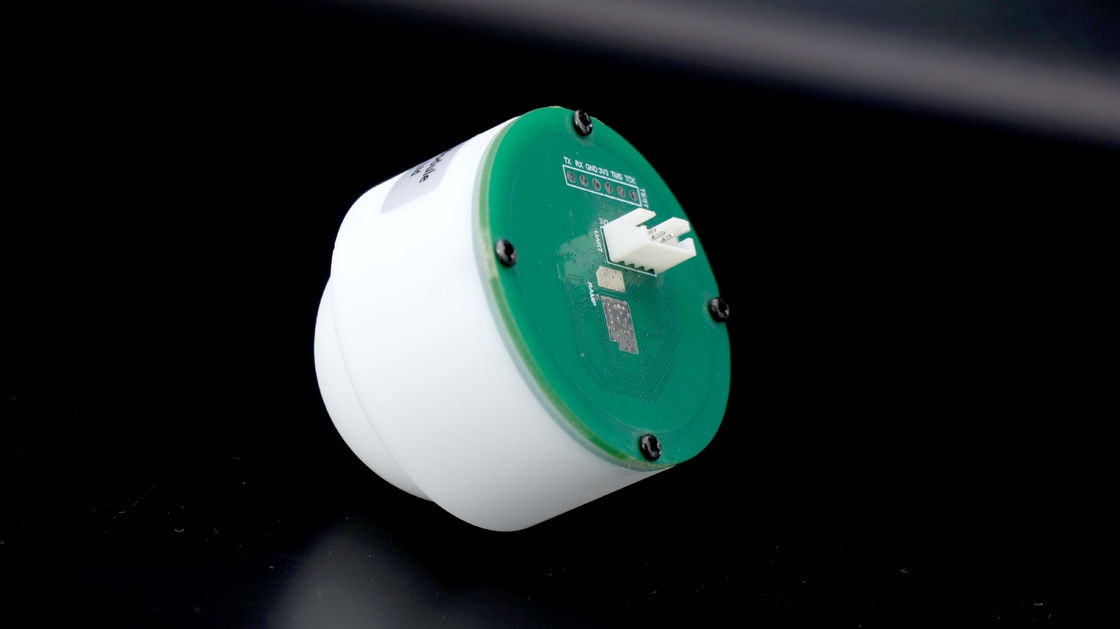

A interface do módulo é mostrada na figura a seguir:

Ao instalar o módulo, tente mantê-lo fixo para evitar oscilações do módulo e manter o ambiente ao redor o mais aberto possível.

1. A distância entre o módulo e a superfície da água é superior a 30cm para garantir que a face frontal do módulo (superfície da antena) esteja paralela ao nível do líquido de medição;
2. A distância entre o módulo e a borda do tanque, a borda da piscina, a borda da barragem do rio e a borda da piscina for superior a 1 metro;

3. escolha o local menos volátil do módulo de instalação (tente não instalar na porta de injeção e a ondulação de saída for grande, quanto maior a ondulação, maior a precisão da medição, pior).

4. Diagrama de instalação

Garantia no âmbito da viga sem distrações, como margens da margem do rio.

Pontos a serem observados

1. A instalação do módulo deve ser mantida constante tanto quanto possível, evitando instabilidade do módulo e abrindo o ambiente ao redor tanto quanto possível.
2. A distância entre o módulo e a superfície da água é superior a 30 cm para garantir que a face frontal do módulo (superfície da antena) esteja paralela ao nível do líquido de medição
3. A distância entre o módulo e a borda do tanque, a borda da piscina, a borda da barragem do rio e a borda da piscina for superior a 0,5 metros;
4. escolha o local menos volátil do módulo de instalação (tente não instalar na porta de injeção e a ondulação de saída é grande, quanto maior a ondulação, quanto maior a precisão da medição, pior))

Por exemplo, os dados enviados são FF 2A 4B 90 42 47, onde FF é o cabeçalho do quadro, os 4 bytes do meio "2A 4B 90 42" são as informações de distância e o tamanho final define suas informações verdadeiras para 42 90 4B 2A (tipo de ponto flutuante hexadimal), que é convertido para decimal 72,1468 cm.

47 é uma soma de verificação, seu cálculo é o seguinte:

Primeiro a converter a distância de ponto flutuante 72.1468 uint32_t inteiro (4 bytes) para 72, em nível baixo em dois bytes 0 (HEX 0), baixo de 72 (HEX 48) como a soma de verificação como cabeça de quadro baixa, alta + + inteiro inteiro para pegar 8 bits baixos, (FF + 0 x00 + 0 x48) e 0 x47 x00ff = 0.

Adicionar: modo de teste SScom

Pode ser testado usando uma porta serial para ajudar (mão SScom):

1. Use o módulo de porta serial USB conectado à interface USB do computador, abra o software de depuração serial SSCOM, escolha
2. A porta correta;
3. Envie o AT + TLVS = 1 n, para converter a string de saída, conforme enviar o comando
4. "AT + INICIAR n";
5. A sequência de saída

Nota: a taxa de transmissão padrão é 9600. Se você abrir uma string sem o lado direito do SSCOM, clique na extensão à direita de "Salvar parâmetros" para exibi-la.

Notas:

No estado de funcionamento do MCU, para configurar, primeiro envie o comando de reset (interrompa o trabalho), personalize o comando de entrada, depois envie o comando de reset (tornar a configuração efetiva) e envie o comando de início.

Comando de solicitação:

Definição de dados: 0 para restaurar as configurações de fábrica, 1 para reiniciar o programa.

Dados de resposta:

Exemplos:

Solicitação: 7 f 10 10 00 00 02 00 00 9 e 33 01

Resposta: 7f 10 10 00 00 0f 17 01

Onde a parte dos dados 00 00 significa restaurar as configurações de fábrica.

Comando de solicitação:

Definição de dados: intervalo de valores 1--247.

Dados de resposta:

Exemplos:

Solicitação: 7F 10 20 01 00 01 02 00 01 6E 21

Resposta: 7f 10 20 01 00 01 51 D7

A parte de dados 00 01 indica que o endereço do escravo está definido como 1.

Comando de solicitação:

Definição de dados: O valor dos dados são dados flutuantes, a unidade é metros, o valor do comprimento dos dados é 4 bytes, o formato dos dados é baixo 16 bits de dados na frente e alto 16 bits de dados atrás.

Dados de resposta:

Exemplos:

Solicitação: 7 46 00 02 04 f 10 20 00 00 41 30 a 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 no qual a parte dos dados de ponto flutuante é de 11 metros.

Comando de solicitação:

Definição de dados: Defina o intervalo de tempo de coleta de dados do medidor de nível de água, unidade ms, e o valor mínimo é 100ms.

Dados de resposta:

Exemplos:

Solicitação: 7 2 ef 10 20 00 02 03 01 E8 A8 C0

Resposta: 7F 10 20 2E 00 01 60 1E

Dentre eles, a parte de dados 03 E8 é convertida para decimal 1000, ou seja, o intervalo de aquisição de dados é definido para 1000ms.

Comando de solicitação:

Dados de resposta:

Exemplos:

Solicitação: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Resposta: 7F 10 20 02 00 01 A1 D7

A parte de dados 28 80 significa que a taxa de transmissão de comunicação está definida para 9600.

Comando de solicitação:

Dados de resposta:

Definição de dados: intervalo de valores 1--247.

Exemplos:

Solicitação: 7f 03 01 00 20 01 D4 14

Responder: 7 f 03 02 0 01 51 8 e

A parte de dados 00 01 significa que o endereço do escravo é 1.

Comando de solicitação:

Dados de resposta:

Definição de dados: O valor dos dados são dados flutuantes, a unidade é metros, o valor do comprimento dos dados é 4 bytes, o formato dos dados é baixo 16 bits de dados na frente e alto 16 bits de dados atrás.

Exemplos:

Solicitação: 7 46 f 03 20 00 00 02 24

Resposta: 7f 03 04 00 00 41 30 54, 70

A parte de dados 00 00 41 30 é convertida em dados de ponto flutuante, que são 11 metros.

Comando de solicitação:

Dados de resposta:

Exemplos:

Pedido: 7f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

A parte de dados 28 80 significa que a taxa de transmissão de comunicação é 9600.

Comando de solicitação:

Dados de resposta:

Definição de dados: Defina o intervalo de tempo de coleta de dados do medidor de nível de água, unidade ms, e o valor mínimo é 100ms.

Exemplos:

Solicitação: 7F 03 20 2E 00 01 EF C3

Resposta: 7f 03 02 90 F0 03 E8

Dentre eles, a parte de dados 03 E8 foi convertida para decimal 1000, indicando que o intervalo de aquisição dos dados foi de 1000ms.

Comando de solicitação:

Dados de resposta:

Definição de dados: o valor dos dados são dados do tipo Float, a unidade é metros. O valor do comprimento dos dados é de 4 bytes, o formato de dados para os 16 bits baixos de dados no primeiro, os dados altos de 16 bits atrás. O significado do resultado da medição está associado ao tipo de medição e o padrão é o nível da água.

Exemplos:

Solicitação: 7 4 0 fa 48 0 0 f 00 02 e

Responder: 7 f 04 04 04 19 3 f 9 e 25 2 c

A parte de dados 04 19 3F 9E é convertida em dados de ponto flutuante que equivalem a 1,2345 metros.

19049 e3f, em um só lugar, com posição alta à direita.

Comando de solicitação:

Dados de resposta:

Definição de dados: os dados estão no formato de codificação BCD, 0x20 0x23 0x05 0x12, o que significa dados 20230512.

Comando de solicitação:

Dados de resposta:

Definição de dados: 0x7F nos dados é o endereço 485 do dispositivo.
