Lugar de origem:
China (continente)
Marca:
KACISE
Certificação:
certificate of explosion-proof, CE
Número do modelo:
KSCH4

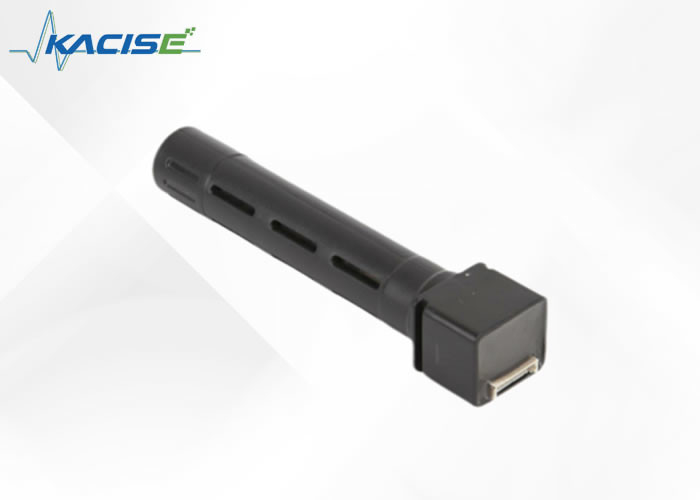

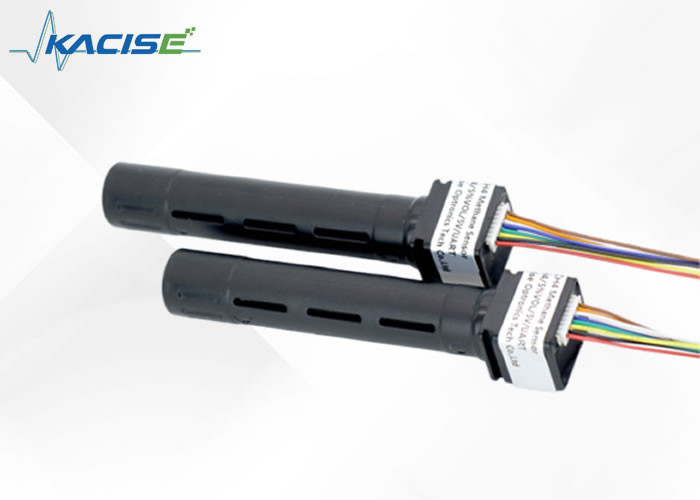

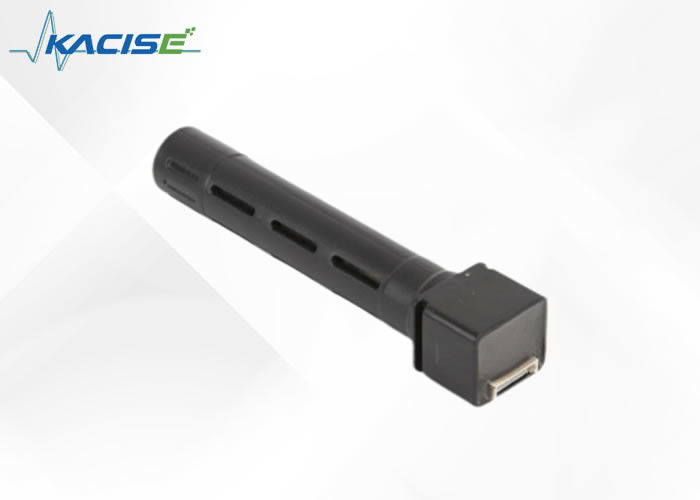

Manual do sensor de metano KSCH4
Introdução
O KSCH4 é um módulo de detecção de gás baseado no princípio de absorção infravermelha não dispersa do NDIR, adotando a entrada de ar dispersiva.não só garantir as características da velocidade de difusão de convecção de ar, e forte e durável, fácil de instalar.
O KSCH4 utiliza uma fonte de luz importada e um detector de dois canais.
KSCH4 com UART, saída digital IIC e tensão de saída analógica (ou modo de saída de frequência PWM), facilitando aos clientes a escolha da aplicação; KSCH4 fornece calibração zero,Calibração e sensibilidade do ar limpo com comando de calibração relativa a zero, e para fornecer aos clientes um pin MCDL manual de calibração relativa zero de ar limpo, conveniente para os clientes na utilização do fluxo livre de ar externo limpo de calibração relativa zero do módulo de sensor.
Características
Dimensão
Aplicação
Especificações técnicas
Parâmetros | Indicadores técnicos |
Tipo de sensor | Princípio do infravermelho |
Precisão de medição | ± (500PPM+5% de leitura) |
Faixa de medição | 0 ~ 50000PPM pode ser personalizado |
Resolução | 100 ppm |
Repetitividade | 20,5% |
Tempo de resposta (T90) | < 30 anos |
Calibração | Calibração padrão |
Saída de sinal | Saída analógica PWM IIC em série (0,4-2V) |
Fonte de alimentação | 5VDC ± 5% |
Intervalo de corrente | 150 mA |
Ambiente de trabalho |
Temperatura -20... + 50 °C Umidade 0... 95%RH, sem condensação |
Ambiente de armazenamento |
Temperatura -20... + 80 °C Umidade 0... 95%RH, sem condensação |
Instalação
Instruções de instalação:
1.Cablagem de acordo com o diagrama de cablagem elétrica.
2Após confirmar que a fiação está correta, instale-a de acordo com as condições do local.
3.Após a conclusão da instalação, realizar o ensaio de potência na gama de alimentação especificada.
Conexão
Definição de terminal | |||
Pinhas | Função | Pinhas | Função |
1 | Eletrodo positivo de alimentação | 1 | I2C-SCL |
2 | Eletrodo negativo de potência | 2 | I2C- SDA |
3 | Recepção de porta de série | 3 | PWM/DA |
4 | Envio de porta de série | 4 | MCDL |
Nota: MCDL - Ar limpo em relação ao pin da função de calibração
Precauções
