Manual de operação do sensor de nível de radar dividido
1. Introdução
1.1 Visão Geral do Produto

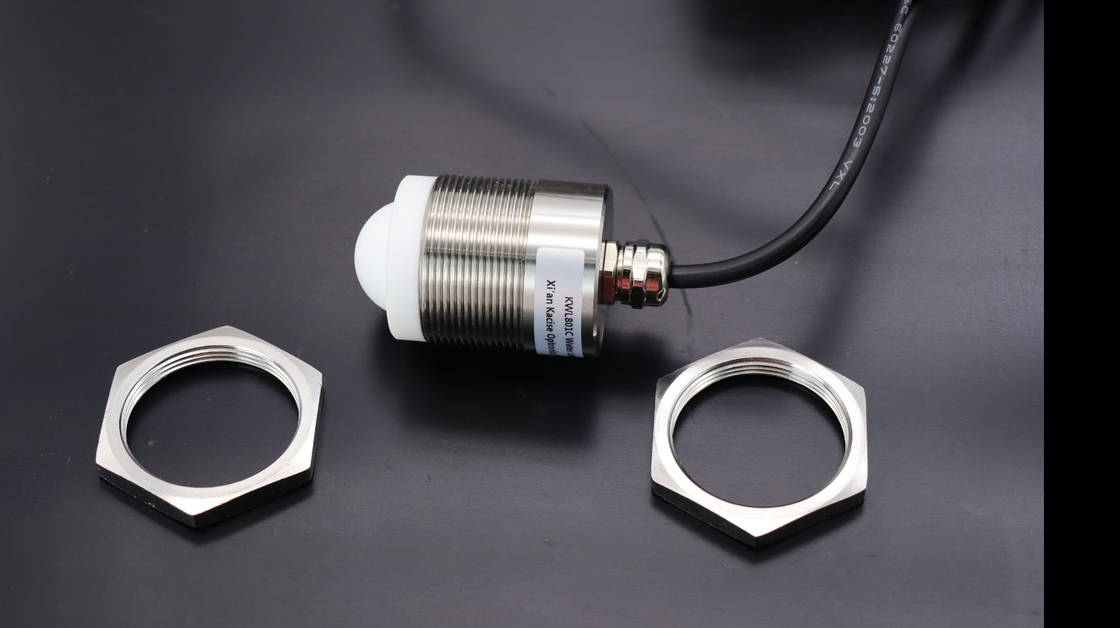

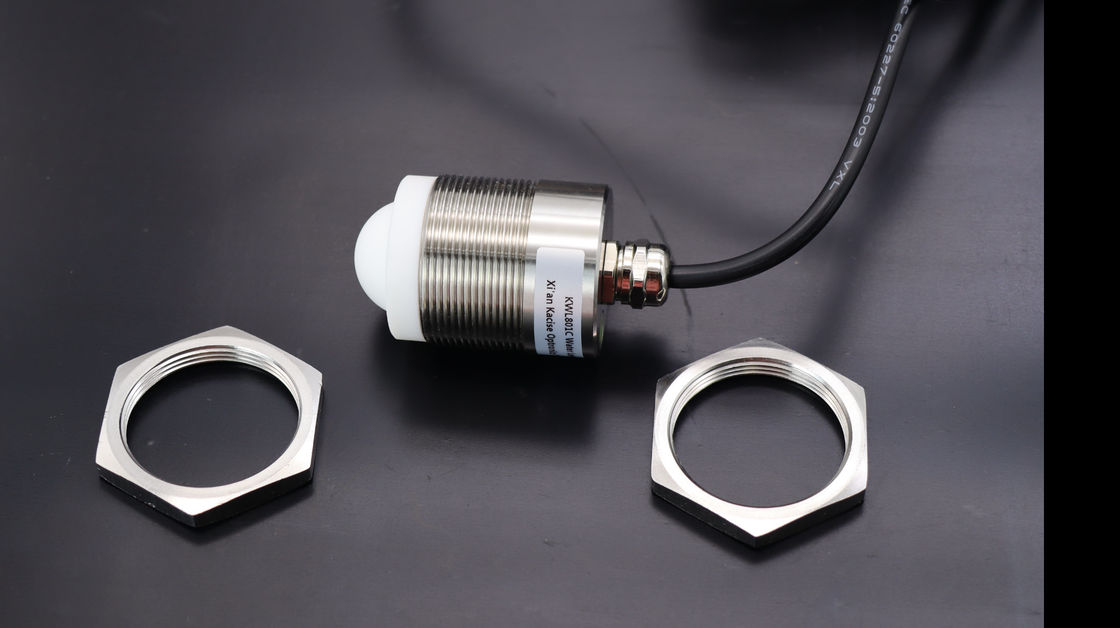

O sensor de nível de radar KWL801C está em conformidade com as especificações padrão descritas no padrão nacional DB50/T 826-2017 para medidores de nível. Seu componente principal é projetado com impermeabilização IP68 totalmente selada.
O alcance máximo de medição do produto se estende até 40 metros, com ponto cego mínimo inferior a 6 cm.
Devido à sua frequência mais alta e largura de banda mais ampla, atinge uma precisão superior. Além disso, o produto inclui um suporte fixo para instalação.
1.2 Princípio de detecção
O sensor de nível de radar é baseado no princípio de reflexão no domínio do tempo (TDR). O pulso eletromagnético se propaga ao longo do cabo ou sonda com a velocidade da luz. Quando encontra a superfície do meio medido, parte do pulso do medidor de nível de radar é refletida para formar um retorno de eco para o transmissor de pulso ao longo do mesmo caminho, e a distância entre o transmissor e a superfície do meio medido é diretamente proporcional ao tempo de propagação do pulso, portanto, a altura do nível é calculada.
2. Recurso
- Baseado no chip RF de ondas milimétricas CMOS autodesenvolvido
- Arquitetura RF mais compacta
- Maior relação sinal-ruído
- Zona morta menor
- Largura de banda de trabalho de 5 GHz
- Maior resolução de medição e precisão de medição
- Menos influência da interferência no ambiente de instalação
- Mais conveniente de instalação e
- Design moderno de antena plana integrada
3. Especificações Técnicas
| Modelo | KWL801C-RS485 | KWL801C-RJ45 | KWL801C-RS232 | KWL801C-TTL |
| Frequência de medição | 80 GHz |
| Comunicação | RS485 |
| Frequência de aquisição | ≥200ms/configurável |
| Corrente de operação | 12V/14mA |
| Precisão de medição de distância | ±2 mm |
| Protocolo de comunicação | Protocolo Modbus/Texto |
| Largura do feixe da antena | ±2,75° |
| Tensão de alimentação | 9~24V |
| Faixa de medição | 0,2~40m
0,18~30m
0,1~15/20m
0,06~3/5/10m |
| Corrente de pulso de RF | 100mA/20ms |
| Umidade de trabalho | 0~95% |
| Tipo de tópico | Rosca G/personalizada |
| Temperatura de trabalho | -40~75℃ |
| Grau de resistência à água | IP68 |
| Peso líquido | 0,6 kg |
4. Instruções de fiação
4.1 [Versão RS485] Instruções de fiação
| Linha vermelha | VCC (fonte de alimentação de 9 ~ 24 V) |
| Linha preta | GND |
| Linha amarela | 485-A |
| Linha verde | 485-B |
4.2 [Versão da porta de rede RJ45] Instruções de fiação
4.3 [Versão RS232] Instruções de fiação
| Linha vermelha | 12 (fonte de alimentação de 6 ~ 28 V) |
| Linha preta | GND |
| Linha amarela | Texas |
| Linha verde | RX |
4.4 [Versão TTL] Instruções de fiação
| Linha vermelha | CCV |
| Linha preta | GND |
| Linha amarela | Texas |
| Linha verde | RX |
5. Dimensão
6. Perguntas frequentes
1.Q: Posso colocar meu próprio logotipo no produto?
R: Claro. O logotipo pode ser impresso na caixa e o nome da empresa pode ser gravado na placa de identificação.
2.Q: Que tal o controle de qualidade?
R: Todos os produtos serão testados 3 vezes antes de serem embalados.
3.Q: Posso liberar um pedido de teste, 1 unidade, por exemplo?
R: Certamente, a ordem experimental é aceitável. Em geral, temos modelos comuns em estoque. A amostra será enviada dentro de 1 semana, após o recebimento do pagamento.
4.Q: Você poderia projetar de acordo com minhas necessidades?
R: Claro, nossa equipe projetará para você, para fazer com que nosso medidor de vazão de leite funcione perfeitamente no seu final.
7. Informações da Empresa
Xi'an Kacise é certificado pela ISO 9001-2008, GJB 9001B-2009, CE, segurança intrínseca à prova de explosão e segurança isolada à prova de explosão, etc., o que garante que nossos produtos estejam em conformidade com os padrões internacionais.
Somos especializados na fabricação de instrumentos de medição de pressão, nível e vazão e produtos relacionados há 10 anos. Contamos com pessoal técnico e de gestão experiente e, através dos esforços de toda a nossa equipe, nos tornamos um fabricante profissional de instrumentos de medição e fornecedor de soluções. E estamos continuamente tentando melhorar a qualidade do produto.
Atualmente, o sensor Kacise já é exportado para América, Espanha, Austrália, Chile e outros 20 países e regiões, e recebeu muitos feedbacks favoráveis. Nossos distribuidores no exterior também estão aumentando. Consideramos “preços razoáveis, tempo de produção eficiente e bom serviço pós-venda” como nosso princípio e esperamos cooperar com mais clientes para o desenvolvimento mútuo.
