Name: Medidor de fluxo Doppler ultrasônico com sensor POM IP68 Nível de proteção e resolução de fluxo de 0,0001L/s
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KDF1000
Price: 892.00 USD
Availability: InStock

Para casa > produtos > medidor de fluxo ultrassônico >

Medidor de fluxo Doppler ultrasônico com sensor POM IP68 Nível de proteção e resolução de fluxo de 0,0001L/s

0.0001L/s Contador de caudal ultrasónico

Medidor de fluxo IP68 ultrassônico

Sensor POM Medidor de fluxo ultrasónico

Place of Origin:

China (Mainland)

Marca:

Kacise

Certificação:

certificate of explosion-proof, CE

Model Number:

KDF1000

Contacte-nos

Solicite um orçamento

Detalhes do produto

Temperatura de armazenamento:

-20~80℃

Faixa de fluxo:

1L/s~99999,99m3/h

Nível de protecção dos sensores:

IP68

Nível de protecção dos sensores:

IP68

Resolução do fluxo:

0.0001L/s

Resolução do fluxo:

0.0001L/s

Temperatura de trabalho:

0 ～ 60 ℃

Nível de proteção do transmissor:

IP65

Fonte de energia:

10.8VDC26.4VDC

Material do Sensor:

Pom

Destacar:

0.0001L/s Contador de caudal ultrasónico

Medidor de fluxo IP68 ultrassônico

Sensor POM Medidor de fluxo ultrasónico

Termos de pagamento e envio

Quantidade de ordem mínima

1pcs

Detalhes da embalagem

Cada unidade tem uma caixa individual e todas as caixas são embaladas em embalagens padrão ou pedido

Tempo de entrega

5-8 dias úteis

Termos de pagamento

T/T, Western Union, Moneygram

Habilidade da fonte

1000 peças por semana

PRODUTOS CONEXOS

Vídeo

KUFS2000C Aperto à prova de explosão no medidor de caudal ultrasónico com medição bidirecional para tubos DN32-DN6000

Obtenha o melhor preço

Medidor de fluxo ultra-sônico portátil sem fio com bateria e alta precisão de fluxo

Obtenha o melhor preço

Medidor de fluxo ultra-sônico portátil de alta precisão ± 1% com comunicação Modbus RS485 para medição digital do fluxo de água

Obtenha o melhor preço

Métro de fluxo com pinça ultra-sônica com medição não invasiva para tubos DN32~6000 e Modbus RS485

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

1.Introdução

1.1 Princípio de medição

O medidor de vazão Doppler ultrassônico é um host que coleta a velocidade do fluxo, o nível da água e a temperatura do medidor de vazão Doppler ultrassônico por meio de RS485 e insere vários parâmetros do canal de acordo com a situação real no local. A área de fluxo de água S (㎡) é calculada usando os parâmetros do canal e o nível de água coletada H (m), e a vazão instantânea (Q=V*S) é calculada multiplicando a área de fluxo de água e a velocidade de fluxo V (m/s), e a vazão cumulativa é calculada multiplicando a vazão pelo tempo cumulativo.

A partir disso podemos saber:Q=V*S

Taxa de fluxo instantânea * diferença de tempo = taxa de fluxo cumulativa

1.2 Composição

O medidor de vazão da série KDF1000 é um produto que mede a velocidade e o fluxo da água em águas naturais, canais ou tubulações.

O medidor de vazão é dividido em duas partes: o sensor e o host, que são conectados por um cabo.

Ele pode medir a velocidade e o fluxo da água em canais e rios, e o nível da água está mais de 20 cm acima do topo do sensor.

Ele pode medir a velocidade e o fluxo de água em tubulações e bueiros. O nível da água deve estar mais de 20 cm acima do topo do sensor e o diâmetro interno do tubo deve ser ≥ 500 mm.

2. Especificações Técnicas

Fonte de energia	Faixa de alimentação: 10,8 VCC ~ 26,4 VCC; Consumo de energia RS485 12V: 88mA±1mA (cerca de 1,06W) Consumo de energia RS485 24V: 52mA±1mA (cerca de 1,25W) Consumo de energia RS485+4~20mA 12V: 110 mA±1mA (cerca de 1,32W) Consumo de energia RS485+4~20mA 24V: fonte de alimentação 24V sem saída mA
Características de saída	Protocolo padrão RS485/ModBus; 4~20mA (padrão de fábrica sem)
Desempenho de medição	Faixa de vazão: 1L/s~99999,99m3/h; Faixa de profundidade da água: 0,02 ~ 3m, 0,02 ~ 10m (confirme a profundidade máxima da água antes de fazer o pedido); Interface de exibição 1: nível de água, fluxo instantâneo, fluxo cumulativo; Interface de exibição 2: nível de água, vazão, área transversal, temperatura; Resolução de fluxo: 0,0001L/s.
Propriedades físicas	Material do invólucro dividido: ABS, material do sensor: POM; Nível de proteção do sensor: IP68; Nível de proteção do transmissor: IP65; Cabo entre o sensor: cabo blindado de 4 núcleos com duto de ar, comprimento padrão de fábrica de 10 metros, diâmetro do fio 8 mm (outros comprimentos de fio precisam ser personalizados).
Ambiente de trabalho	Temperatura de trabalho: 0~60°C (estado sem congelamento); Temperatura de armazenamento: -20~80℃;

3.Dimensões

3.1 Imagem do produto

Medidor de fluxo Doppler ultrasônico com sensor POM IP68 Nível de proteção e resolução de fluxo de 0,0001L/s 0

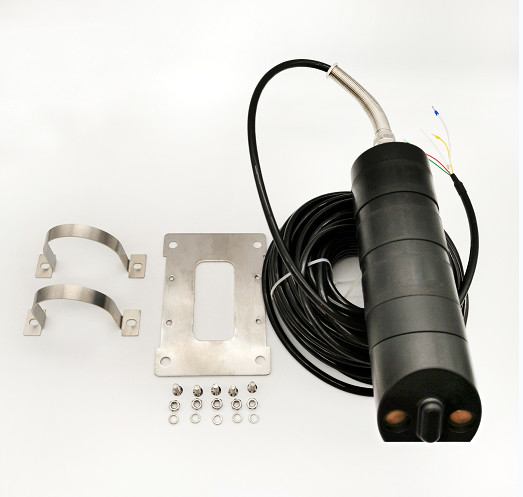

Imagem física do sensor (incluindo todos os acessórios)

Medidor de fluxo Doppler ultrasônico com sensor POM IP68 Nível de proteção e resolução de fluxo de 0,0001L/s 1

Imagem física do medidor de vazão Doppler ultrassônico (host)

3.2 tamanho da estrutura

Medidor de fluxo Doppler ultrasônico com sensor POM IP68 Nível de proteção e resolução de fluxo de 0,0001L/s 2

4.Instruções de instalação

4.1 Diagrama de montagem

Existem quatro placas de fixação nos acessórios de fábrica. Por favor, veja a figura. Após a fixação, pode ser instalado na caixa de instrumentos ou placa de madeira.

Medidor de fluxo Doppler ultrasônico com sensor POM IP68 Nível de proteção e resolução de fluxo de 0,0001L/s 3

Lista de acessórios de fábrica do medidor de vazão Doppler ultrassônico
NÃO.	Nome	Modelo/Especificação	quantia
1	Anfitrião do medidor de vazão Doppler ultrassônico		1
2	Sensor ultrassônico de medidor de vazão Doppler		1
3	(Incluindo acessórios de fábrica de sensores)		1
4	Placa base de montagem	M6*16	4
5	Parafusos de máquina de cabeça chata		2
6	Grampos		4
7	Juntas de montagem	M4*12	4
8	Parafusos auto-roscantes de cabeça redonda cruzada	M4*25	4

4.2 Fiação

Medidor de fluxo Doppler ultrasônico com sensor POM IP68 Nível de proteção e resolução de fluxo de 0,0001L/s 4

Medidor de vazão Doppler ultrassônico e diagrama de conexão do host

5.Aplicação

Medidor de fluxo Doppler ultrasônico com sensor POM IP68 Nível de proteção e resolução de fluxo de 0,0001L/s 5

Medidor de fluxo Doppler ultrasônico com sensor POM IP68 Nível de proteção e resolução de fluxo de 0,0001L/s 6

Medidor de fluxo Doppler ultrasônico com sensor POM IP68 Nível de proteção e resolução de fluxo de 0,0001L/s 7
