| Modelo |

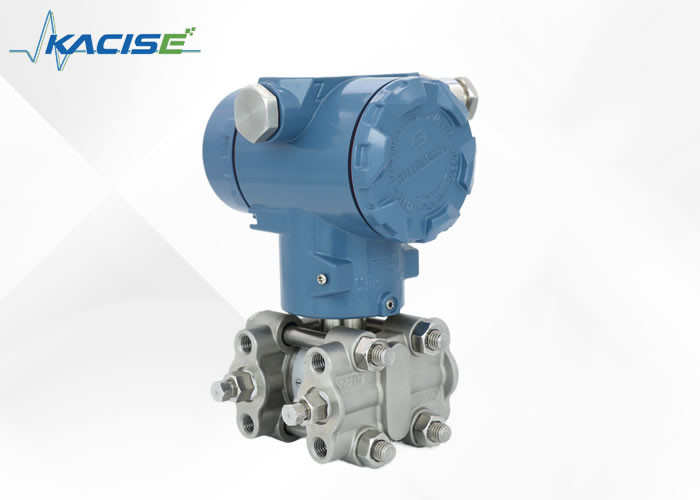

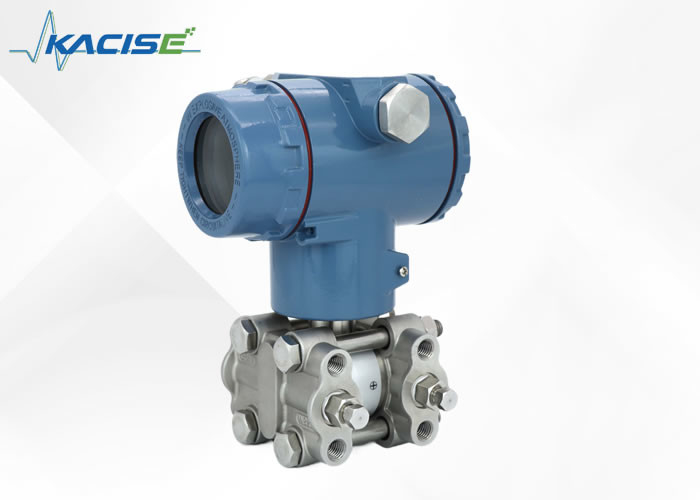

Transmissor de pressão diferencial de alta precisão KPT1000-DP |
| Meio de medição |
Mede a pressão de líquido, gás ou vapor |
| Tipo de medição |
Medição de pressão diferencial, medição de pressão absoluta |
| Sinal de saída |
Sinal digital de protocolo 4 ~ 20mA + HART
Sinal da porta serial RS485
|
| Faixa de medição |
Código de intervalo |
0B |
0°C |
0E |
0F |
0G |
| Faixa |
(0~0,6)KPa~6KPa |
(0~2)KPa~40KPa |
(0~2,5)KPa~250KPa |
(0~10)KPa~1MPa |
(0~30)KPa~3MPa |
| Taxa de compressão recomendada |
10:1 |
20:1 |
100:1 |
100:1 |
100:1 |
| Precisão de referência |
±0,05% |
Se TD>10 (TD=faixa máxima/faixa de ajuste), então: |
±(0,005*TD)% |
Se o intervalo for produto 0B, TD>6, então: |
/ |
| ±0,075% |
±(0,0075*TD)% |
±(0,125*TD)% |
| ±0,1% |
±(0,01*TD)% |
±(0,166*TD)% |
| Efeito da temperatura ambiente |
O impacto total em (-25~+65)℃ é:
±(0,15*TD+0,05)%*Span
O impacto total em (-40~-25)℃ e (+65~+85)℃ é:
±(0,2*TD+0,05)%*Span
|
| Efeito de sobrepressão |
±0,1%*Span |
| Efeito de pressão estática |
±(0,05%URL+0,075%Span)/10MPa |
| Estabilidade a longo prazo |
±0,15%URL/10 anos |
| Efeito da fonte de alimentação |
±0,001%/10V(12~36)VCC, insignificante |
| Limite de alcance |
Pode ser ajustado arbitrariamente dentro dos limites superior e inferior da faixa. Recomenda-se selecionar um código de faixa com a menor proporção possível para otimizar as características de desempenho. |
| Configuração zero |
Faixa de calibração ≥ Faixa mínima |
| Efeito de posição de instalação |
A mudança da posição de instalação paralela à superfície do diafragma não causará influência do ponto zero. Se a posição de instalação não for paralela à superfície do diafragma, ela poderá ser eliminada pela calibração. Nenhuma influência no intervalo |
| Corrente de alarme |
Off-line |
3,6mA |
| On-line |
21mA |
| Resistência de isolamento |
100MΩ ou mais ao terra (DC 500V) |
| Força de isolamento |
Para aterrar CA 500 V 50/60 Hz, 1 minuto |
| Tempo de resposta |
A constante de amortecimento do componente amplificador é 0,1S, e a constante de tempo do sensor é: (0,1~1,6)S, dependendo do alcance e da relação de alcance. A constante de tempo ajustável adicional é: (0,1~60)S. O impacto na saída não linear (como a função de raiz quadrada) depende desta função e pode ser calculado adequadamente. |
| Temperatura ambiente |
-40~+85℃ Com display: -20~+65℃ |
| Temperatura de armazenamento |
-40~+125℃ |
| temperatura de armazenamento |
-40~+85℃ Com display: -20~+65℃ |
| Pressão de trabalho (óleo de silicone) |
16MPa 25MPa 42MPa três níveis |
| Limite de pressão estática |
Da pressão absoluta de 3,5KPa à pressão nominal, a pressão de proteção pode ser superior a 1,5 vezes a pressão nominal e aplicada a ambos os lados do transmissor ao mesmo tempo |
| Diafragma de isolamento |
Aço inoxidável 316L, Hastelloy C-276, Tântalo, Banhado a ouro |
| Material de conexão do processo |
Aço inoxidável 304, 316 opcional |
| Porcas e parafusos |
Aço inoxidável (A2-70), aço carbono galvanizado (12.8) |
| Carcaça do transmissor |
Liga de alumínio + resina epóxi (pulverização de superfície)
Aço inoxidável
|
| Anel de vedação |
Borracha Nitrila-Butadieno (NBR), Borracha Fluorada (FKM), Politetrafluoroetileno (PTFE) |
| Enchimento |
Óleo de silicone, óleo comestível, óleo FL |
| Conexão de processo |
Ambas as extremidades do flange de conexão ao processo possuem roscas internas NPT1/4 e UNF7/16 |
| Nível de proteção |
IP65, IP67 (à prova de explosão) |
| Peso |
2,6Kg (sem suporte de montagem, acessórios de conexão ao processo) |
