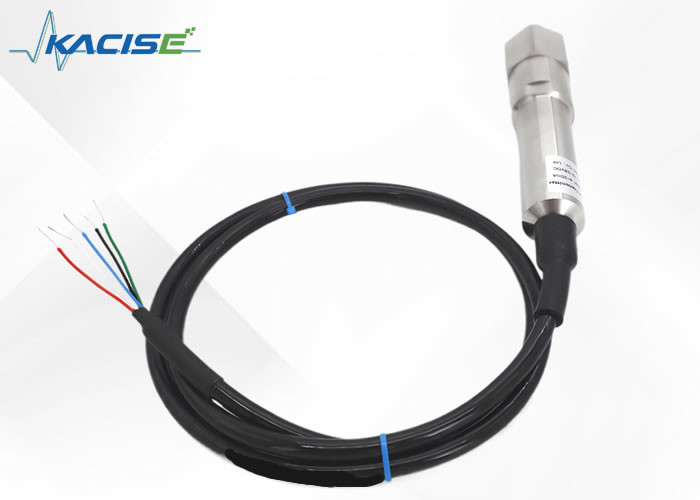

Sensor de pressão do diafragma 0~30...160MPa Com sinal de saída ADC de 4~20m

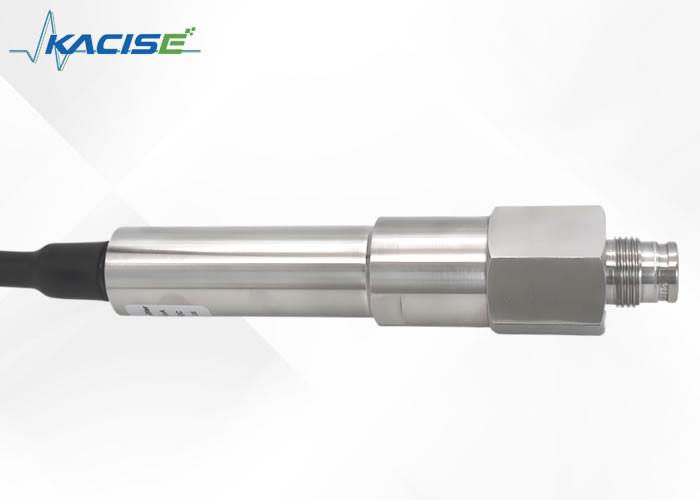

Transmissor de pressão de membrana de descarga KPS200

1.Introdução

O transmissor de pressão de alta pressão do estensômetro é outro resultado da introdução da nossa empresa e da digestão da tecnologia de produtos estrangeiros.e tem as características de alta resposta, alta precisão, estrutura sólida, resistência à corrosão, resistência às vibrações, alto desempenho e desempenho de alto custo.

O produto é amplamente utilizado na indústria do petróleo, especialmente para medição de alta pressão de bombas de lama importadas, caminhões de fracturação, caminhões de cimento, etc.,e é o transmissor preferido para substituir produtos importados.

Este tipo à prova de explosão cumpre os requisitos das normas GB3836.1-2010 e GB3836.4-2010 e obteve um certificado à prova de explosão.

O produto à prova de explosão é adequado para ocasiões em que podem aparecer gases explosivos.

2. Dimensão

3.Especificações técnicas

4Transportes, embalagens e armazenagem

4.1 Transporte

Verifique se o instrumento foi danificado durante o transporte.

4.2 Embalagem e armazenagem

Não retire a embalagem antes da instalação.

4.3 Condições de armazenagem admissíveis:

Temperatura de armazenagem: -40 °C a +70 °C

Umidade de armazenamento: 45% a 75% de umidade relativa (sem condensação)

5Instalação

O elemento sensível à pressão utilizado neste produto transmite a pressão através do diafragma sensível à pressão.

▶ Não toque de forma alguma no interior da interface de pressão.

5.1 Preparação da instalação

Verificar se o aparência do transmissor é boa;

A superfície de vedação da interface de pressão do transmissor é limpa e indemne;

Considerar a aplicabilidade do meio de medição;

A temperatura ambiente e a temperatura média devem estar dentro das especificações técnicas do produto;

Há espaço suficiente para instalação elétrica segura.

5.2 Método de instalação e vedação do transmissor: fio reto, superfície de vedação com anel de vedação

Fios internos de instalação:

A profundidade do fio interno da instalação do transmissor deve ser superior ao comprimento do fio.

5.3 Sistema elétrico do transmissor

Para garantir o nível de protecção do produto, certifique-se de bloquear o conector durante a ligação elétrica.

Fornecimento de energia: ver o rótulo do produto para mais informações (a fonte de alimentação deve cumprir os requisitos das normas pertinentes e o sistema de alimentação deve ser fiável.) O transmissor à prova de explosão intrinsecamente seguro é alimentado por uma barreira de segurança.

Requisitos de ligação elétrica: selecione um cabo com um diâmetro que corresponda à glândula do cabo de ligação e a glândula do cabo e a ligação devem estar intactas.

Requisitos de ligação elétrica: ver o rótulo do produto para a definição de fiação

Definição do pin do produto:

Preto: fonte de alimentação V+

Vermelho: saída de sinal OUT (sistema de dois fios)

6Desmontagem, manutenção, limpeza e reparação

6.1 Desmontagem do produto

O transmissor é utilizado em locais perigosos como tóxicos, nocivos, de alta temperatura e alta pressão.

▶ Siga as especificações de funcionamento pertinentes.

▶ Use o equipamento de proteção necessário.

O transmissor de pressão precisa de ser pressionado e desligado, desconectar a conexão elétrica e usar uma chave inglesa para removê-lo.

6.2 Manutenção

O transmissor não requer manutenção durante a utilização normal e é apenas mantido pelo fabricante.

Quando se utilizam transmissores à prova de explosão, uma operação inadequada fará com que o desempenho à prova de explosão falhe.

▶ Os produtos à prova de explosão intrinsecamente seguros não podem substituir componentes ou estruturas de circuito para evitar afetar o desempenho à prova de explosão do produto.

6.3 Limpeza

Usar o agente de limpeza errado danificará o rótulo do produto

▶ Não use produtos de limpeza irritantes.

▶ Não use utensílios de limpeza que sejam prejudiciais ou afiados.

▶ Não use trapos ou esponjas abrasivos.

Antes de limpar, o transmissor de pressão precisa ser despressurizado e desligado.Limpe a superfície do transmissor com um pano macio e úmido.

6.4 Reparação

Os meios residuais podem causar lesões pessoais, danos materiais e danos ambientais

Os meios residuais no transmissor de pressão desmontado podem causar danos ao pessoal, ao ambiente e ao equipamento.

▶ Com substâncias perigosas, incluindo dados de segurança dos materiais dos meios correspondentes.

Ao transportar o transmissor de pressão, por favor, preste atenção aos seguintes pontos:

Todos os instrumentos entregues não devem conter substâncias perigosas (como ácidos, álcalis, soluções, etc.) e devem ser limpos antes da devolução.Deve ser utilizada a embalagem original ou a embalagem de transporte adequada..

6.5 Eliminação

A manipulação inadequada do produto pode causar danos ao ambiente.

Eliminar os componentes do transmissor e os materiais de embalagem de forma ambientalmente compatível e em conformidade com as normas nacionais de eliminação de resíduos.

7. Falhas

Em caso de falha no transmissor, verifique primeiro se o transmissor está correctamente instalado a partir da ligação de pressão e da ligação elétrica.

As falhas e soluções mais comuns são as seguintes:
