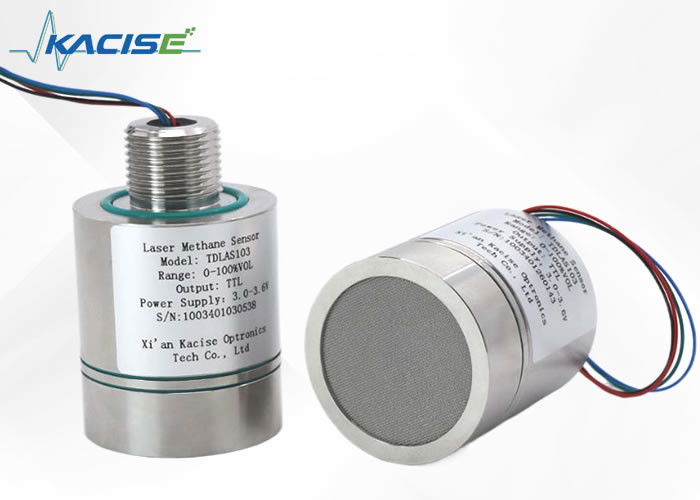

Modulo de sensor de ar de metano VOL 0-20% personalizável com corrente máxima de 210mA para segurança industrial

Utilizando a tecnologia TD-LAS, o sensor de metano de 3,3 V detecta metano através de seu espectro de absorção exclusivo usando um laser de 1653,7 nm, com resistência à interferência de vapor de água e outros gases. Combinando absorção direta com modulação de comprimento de onda, apresenta uma estrutura de caminho óptico tipo "N" para absorção estendida e alta precisão. Equipado com componentes de laser de baixa temperatura e um algoritmo de correção de temperatura, o sensor funciona bem em vários ambientes. O protocolo de comunicação padrão e a interface encadeada aumentam sua compatibilidade, tornando-o ideal para detecção de vazamento de metano e alarmes em setores como catering, químico e mineração de carvão.

• Alta precisão de detecção
  Tecnologia de modulação direta e de comprimento de onda combinada com design de caminho óptico dobrado, erro de medição ≤±6% valor real @25℃
• Boa adaptabilidade ambiental
  Amplo algoritmo de correção de compensação de temperatura, pode atender à aplicação de -40 ~ + 70 ℃
• Forte anti-interferência
  Tecnologia de detecção de absorção de laser de "espectro de impressão digital" de metano, anti-envenenamento, anti-vapor de água e outras interferências de gases;
• Proteção estrutural forte
  Design de material de aço inoxidável, atende ao nível à prova de explosão Exia IIC T6 Ga
• Baixo custo
  Longa vida útil, baixo consumo de energia, design modular, fácil de integrar

a) O sensor emite continuamente a concentração medida de metano, temperatura medida, pressão medida, intensidade do sinal do laser, temperatura operacional do laser e código de falha através da porta serial TTL padrão

b) Possui função de autoteste, que pode detectar se o laser, o detector fotoelétrico e o sensor de estabilização de tensão estão normais, o que ajuda a eliminar o ponto de falha.

Formulário de interface: SH1.0mm/4P

Comprimento do cabo: 200mm

(1) Configuração da interface de comunicação

Porta serial UART: Taxa de transmissão: 115200, bits de dados: 8 bits,

Bit de parada: 1 bit, bit de paridade: sem verificação

(2) Descrição do protocolo de comunicação

Depois que o sensor é ligado, ele passa por um período de pré-processamento (6 a 10s) e então começa a emitir periodicamente (1 Hz) uma sequência de comprimento fixo. O formato da string é mostrado na figura acima.

Análise de string de saída (amostra):

A 000,00 + 24,0 + 1006,22 + 16,1 + 006,0 B 00 13

A: a cabeça do quadro;

+000,00: valor da concentração de metano, reservadas duas casas decimais, unidade %vol;

+ 24,0: a temperatura ambiente, o ℃ da unidade;

1006.22: pressão ambiente, unidade hPa;

16,1: intensidade da luz laser e alcance efetivo 3,6 21,6;

006,0: fator de ampliação, faixa normal 1,0-126,0;

00: códigos de falha

01: sinal óptico anormal; 02; Temperatura ambiente ou pressão anormal; O sinal óptico é muito forte; 04 anomalia de temperatura do laser;

05: sinal luminoso muito fraco;

13: código de verificação xor

a) A tensão de trabalho do sensor é 3,3V e o nível da interface serial é 3,3V;

b) o sensor contém componentes ópticos de precisão, evite colisões violentas;

c) Condições do ambiente de trabalho: -40°C ~ +70°C

d) Umidade relativa 0-99% UR (sem condensação).

Nota: A tensão de trabalho do sensor é 3,3V. É proibido conectar tensão de alimentação superior a 3,6 VCC ao sensor para evitar danos ao sensor.

Oferecemos suporte técnico para sensores detectores de gás, incluindo problemas, reparos e manutenção especializados. Nossos serviços também abrangem calibração e testes para manter leituras precisas, e fornecemos documentação e manuais de produtos. Auxiliamos na seleção e personalização de produtos, garantindo o mais alto nível de serviço para a operação ideal de seus detectores de gás.

Embalagem do produto:
Unidade Sensor Detector de Gás
Manual do usuário
Hardware de montagem
Certificado de calibração
Informações de envio:
Prazo de entrega previsto: 5 a 8 dias úteis
