Introdução

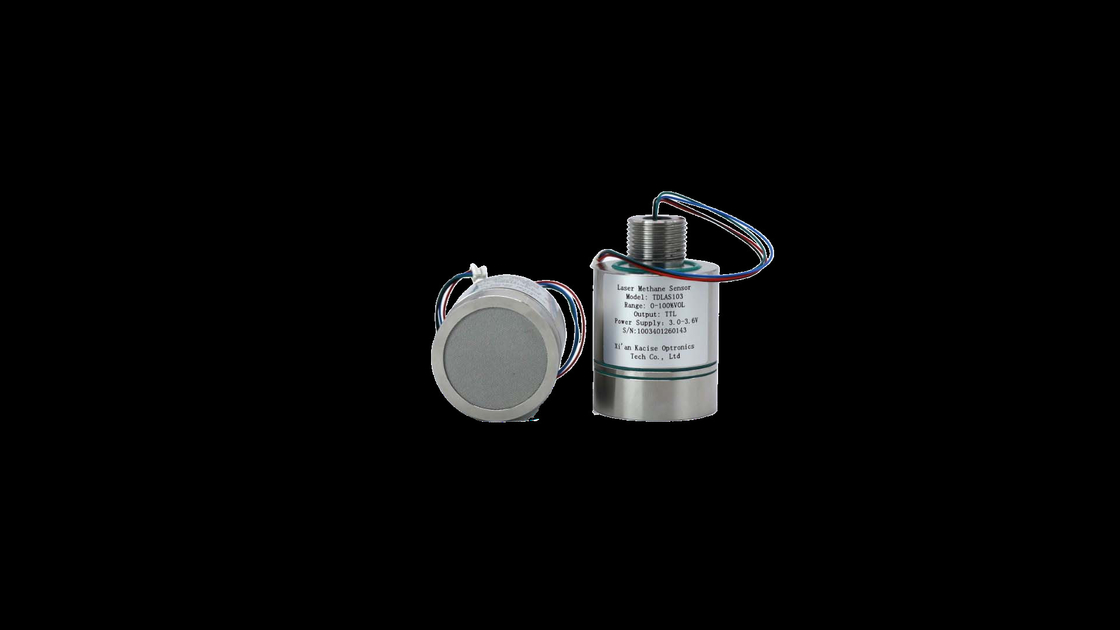

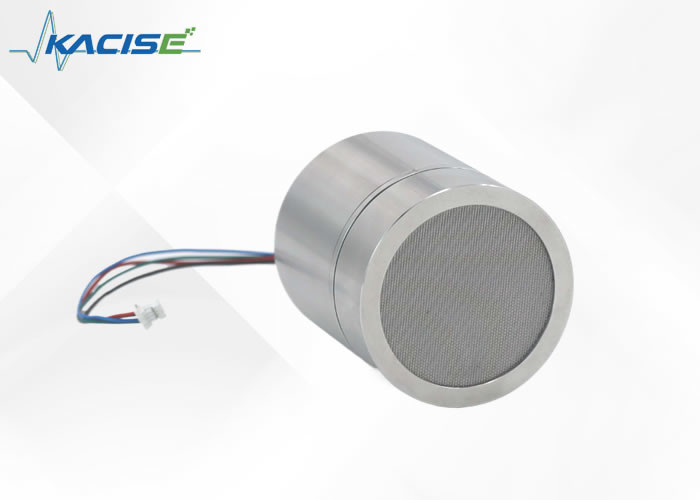

O sensor laser de metano de 3,3 V foi projetado usando a espectroscopia de absorção a laser de diodo sintonizável (TD-LAS), utilizando um laser de 1653,7 nm para detectar metano por meio de sua absorção distinta de "espetro de impressão digital".É resistente às interferências do vapor de água ou de outros gases.Combinando a absorção directa e a tecnologia de modulação de comprimento de onda, e empregando uma estrutura de caminho óptico de tipo "N", obtém um longo caminho de absorção, garantindo uma elevada sensibilidade e precisão.O sensor também possui um laser de baixa temperaturaA sua interface e protocolo de comunicação padronizados aumentam a compatibilidade.Este componente central dos detectores de metano é ideal para aplicações em espaços subterrâneos, da restauração, dos sectores químicos industriais e das minas de carvão para detecção de fugas de gás e alarmes.
Características
•Alta precisão de detecção
Tecnologia de modulação direta e de comprimento de onda combinada com um projeto de trajetória óptica dobrada, erro de medição ≤ ± 6% valor real @ 25°C
•Boa adaptabilidade ao ambiente
Algoritmo de correção de compensação de temperatura amplo, pode atender à aplicação de -40~+70°C
•Forte anti-interferência
Tecnologia de detecção de absorção a laser de metano "espectro de impressões digitais", anti-envenenamento, anti-vapor de água e outras interferências de gases;
•Forte protecção estrutural
Projeto de material de aço inoxidável, que cumpre o nível de resistência à explosão Exia IIC T6 Ga
•Baixo custo
Longa vida útil, baixo consumo de energia, design modular, fácil de integrar
Dimensões
Parâmetros técnicos:
| Parâmetros |
TecnicalEu...Indicadores |
| Gás de medição |
Metano |
| Princípio de medição |
TD-LAS |
| Modo de detecção |
Dispersão |
| Faixa de medição |
0-20% VOL (personalizável) |
| Erro de medição @25°C |
< +0,06%VOL,0-1%VOL
< + 6%Valor real, 1-20% VOL |
| Limite inferior de detecção |
00,2% VOL |
| Resolução mínima |
0.01% VOL |
| Tempo de resposta |
T90<15s |
| Tensão de funcionamento |
3.0VDC ~ 3,6VDC |
| Corrente de funcionamento média |
< 30 mA |
| Corrente de pico |
< 210 mA |
| Modo de saída |
Porta TTL em série padrão |
| Temperatura de funcionamento |
-40°C ~ +70°C |
| Umidade de funcionamento |
0 ~ 99% RH (condensação) |
| Indicação à prova de explosão |
Ex ia IICT6 Ga |
| Parâmetro de segurança intrínseco |
Uí:3.3V II:50mA
Pi:0.250W Ci:20uF
Li:3.14uH |
| Grau de protecção |
IP66 |
| Peso do produto |
255 g |
| Dimensões dos produtos |
φ41,7 mmx63,6 mm |
Interface e definição de comunicação
Forma de interface: SH1.0mm/4P
Comprimento do cabo: 200 mm
| Número |
Color |
Eu...Interfacedefinition |
| 1 |
Vermelho |
CCC |
| 2 |
Negro |
GND |
| 3 |
Azul |
RX |
| 4 |
Verde |
TX |
Protocolo de comunicação
(1) Configuração da interface de comunicação
Porta serial UART: Baud rate: 115200, bits de dados: 8 bits,
Bit de parada: 1 bit, bit de paridade: sem verificação
(2) Descrição do protocolo de comunicação
| Número de sequência de bytes |
Código de função |
Número de bytes |
Unidade |
Exemplo |
| 0 |
Cabeça do quadro |
1 |
- |
A |
| 1-7 |
Concentração |
7 |
% VOL |
+000.00 |
| 8 |
Espaço em branco |
1 |
- |
|
| 9 a 13 |
Temperatura ambiente |
5 |
°C |
+23.7 |
| 14 |
Espaço em branco |
1 |
- |
|
| 15 a 21 |
Pressão do ar ambiente |
7 |
HPa |
1006.22 |
| 22 |
Espaço em branco |
1 |
- |
|
| 23 a 27 |
Intensidade da luz |
5 |
- |
+16.1 |
| 28 |
Espaço em branco |
1 |
- |
|
| 29 a 35 |
Coeficiente de ganho |
7 |
- |
B+6.0 |
| 36 |
Espaço em branco |
1 |
- |
|
| 37-38 |
Código de falha |
2 |
- |
00 |
| 39 |
Espaço em branco |
1 |
- |
|
| 40-41 |
Código de verificação Xor |
2 |
- |
3D |
| 42 |
Caractere de devolução do transporte |
1 |
: |
: |
| 43 |
Caractere de quebra de linha |
1 |
|
|
Após o sensor ser ligado, ele passa por um período de pré-processamento (6-10s) e então começa a produzir periodicamente (1Hz) uma cadeia de comprimento fixo.
Análise de cadeia de saída (amostra):
A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13
A: a cabeça do quadro;
+000.00: valor da concentração de metano, com duas casas decimais reservadas, unidade % vol;
+ 24.0: a temperatura ambiente, na unidade °C;
1006.22: pressão ambiente, unidade hPa;
16.1: a intensidade da luz laser e a gama efetiva 3.6 21.6;
006.0Fator de ampliação, faixa normal de 1,0-126.0;
00Códigos de falha
01: sinal óptico anormal; 02; temperatura ambiente ou pressão anormal; sinal óptico demasiado forte; 04 anomalia da temperatura do laser;
05: sinal de luz demasiado fraco;
13: xor código de verificação
Código de falha
| Código de falha |
Significado |
Código de falha |
Significado |
| 0 |
Sensor a funcionar corretamente |
3 |
O sinal do laser é forte. |
| 1 |
O sinal do fotodetector é anormal. |
4 |
Anomalia de temperatura do laser |
| 2 |
Sensor de temperatura e pressão anormal |
5 |
O sinal do laser é muito fraco. |
Apoio e Serviços
Os nossos serviços de detectores de gases incluem assistência especializada na solução de problemas e reparações, bem como manutenção, calibração e testes para garantir uma operação precisa.Fornecemos manuais de produto e documentaçãoNosso objetivo é fornecer um serviço de primeira linha para garantir que seus detectores de gás funcionem de forma eficaz e confiável.
Embalagem e transporte:
Embalagem do produto:
Unidade de detecção de gás
Manual do utilizador
Ferramentas de montagem
Certificado de calibração
Informações sobre o transporte:
Prazo de entrega previsto: 5-8 dias úteis
