KDF1300 Medidor de fluxo Doppler ultrasónico

1.Introdução

O Doppler ultrassônico é baseado no efeito Doppler. A sonda envia um feixe de ondas ultrassônicas obliquamente para cima. As ondas ultrassônicas se propagam no fluido.O fluido pode conter impurezas como bolhas ou partículas (pode-se considerar que as impurezas no fluido têm a mesma velocidade que o fluxo de água)Quando as ondas ultra-sônicas entram em contacto com as impurezas no fluido, as ondas ultra-sônicas refletidas produzirão um desvio de frequência Doppler Δf.O deslocamento de frequência Doppler Δf é proporcional à velocidade de fluxoA velocidade de fluxo do fluido pode ser medida medindo o deslocamento de frequência Doppler Δf.

2.Especificações técnicas

3. Dimensões

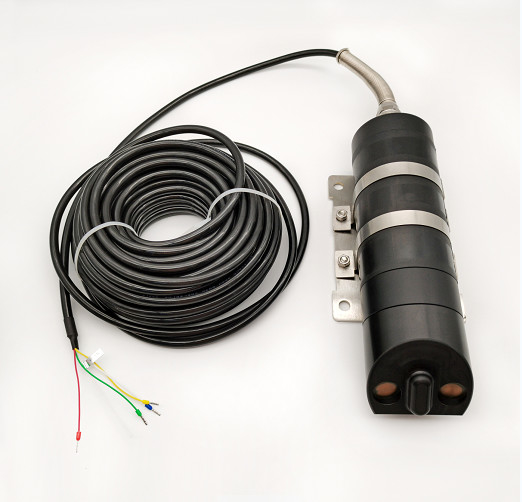

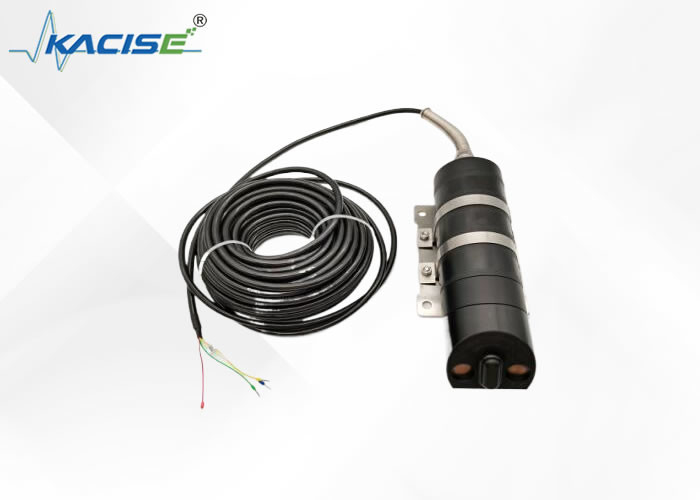

3.1 Imagem do produto

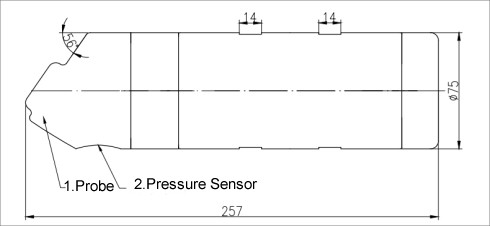

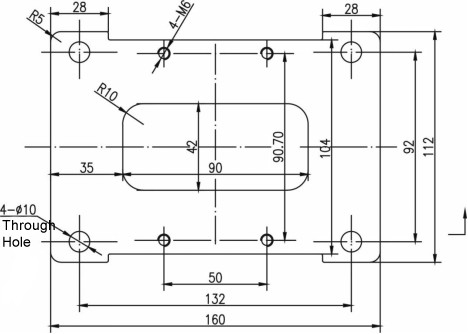

3.2 Dimensões estruturais

4Aplicação

Um medidor de fluxo Doppler ultra-sônico é um dispositivo usado para medir as taxas de fluxo de água em tubulações, canais ou rios.

• Monitorização das inundações
• Medição da descarga de esgoto
• Monitorização dos rios naturais
• Sistemas municipais de abastecimento e drenagem de água
• Rastreamento da perda e infiltração de água
• Controle do processo de irrigação
• Estudos de estuários e marés
• Pesca e conservação das águas
• Investigação da erosão costeira
• Monitorização do fluxo de canalização
• Avaliação da drenagem das estradas
• Estudos do caudal do canal
• Monitorização dos processos fluviais

5.Cablagem

Fios de alimentação:

O fio vermelho ligado ao pólo positivo da fonte de alimentação (12V+ ou 24V+);

Fios verdes ligados ao pólo negativo da fonte de alimentação (12V- ou 24V-);

Fios de sinal:

"Técnicas de detecção" para a detecção de radiações radioactivas, incluindo a detecção de radiações radioactivas;

"Técnicas de detecção" para a detecção de radiações radioactivas, incluindo a detecção de radiações radioactivas;

Ducto de ar transparente:

※Deve ser mantido sem obstrução da atmosfera e prestar atenção à protecção durante a instalação, especialmente quando passa pelo tubo de rosca, é necessário protegê-lo com fita antes de roscar para evitar a entrada de água.Pode causar erros de profundidade da água e outros fenômenos.

O conduto de ar transparente não pode ser dobrado e o ângulo de flexão não pode ser < 90° quando o tubo é roscado.
