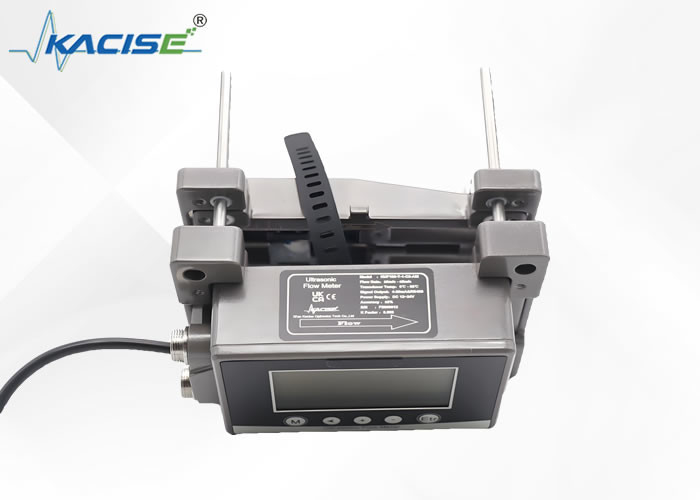

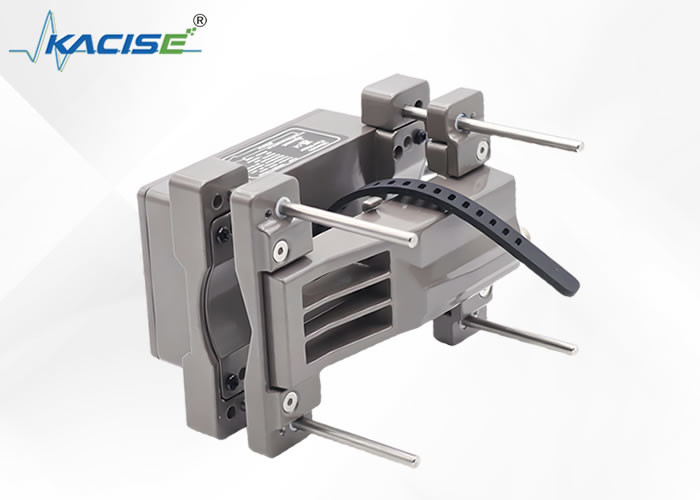

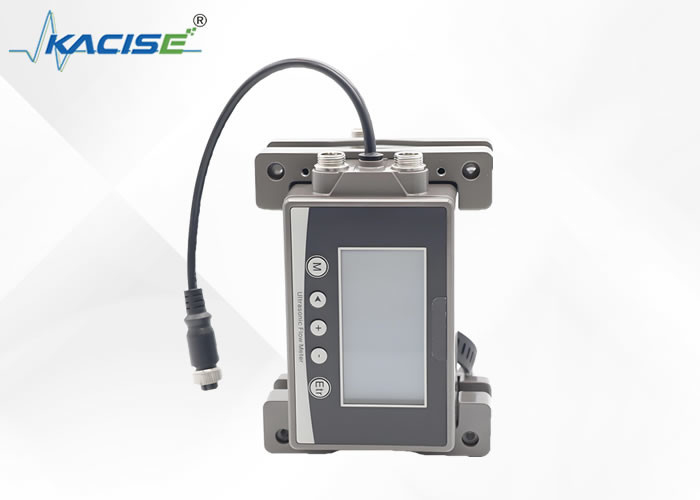

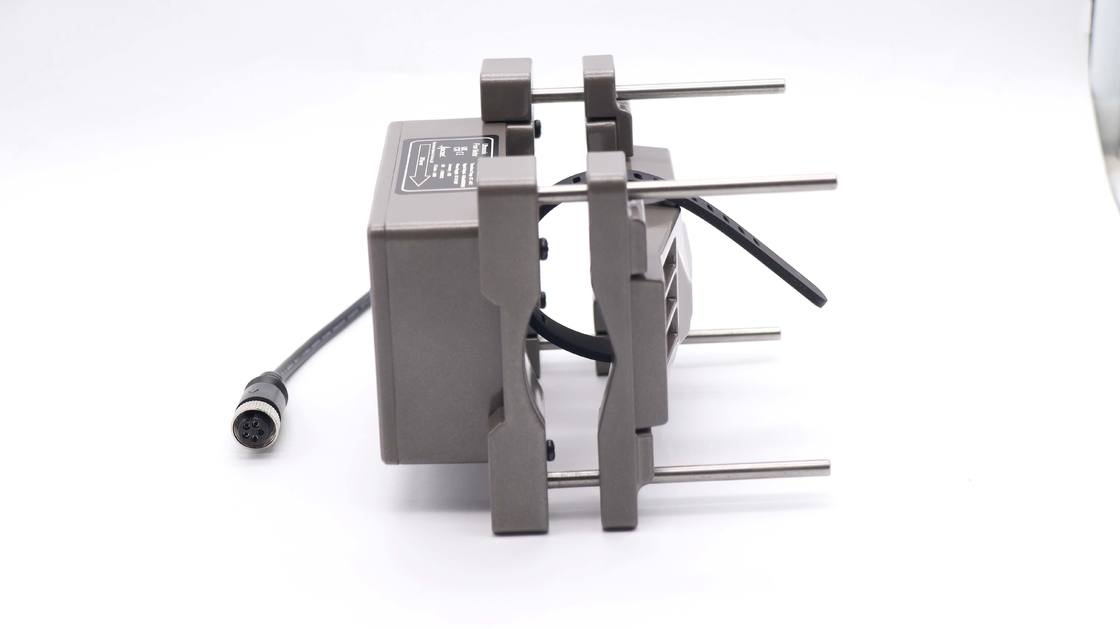

Name: 4-20mA Output Fluxímetro ultrasônico com LCD retroiluminado 256*128 e comunicação Modbus RS485
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUF100
Price: 892.00 USD
Availability: InStock

Para casa > produtos > medidor de fluxo ultrassônico >

4-20mA Output Fluxímetro ultrasônico com LCD retroiluminado 256*128 e comunicação Modbus RS485

Monitoramento de energia Fluxímetro ultrasônico

Medidor de fluxo ultrasônico de medição precisa de fluidos

4-20mA medidor de caudal por ultra-som

Lugar de origem:

China (continente)

Marca:

Kacise

Certificação:

certificate of explosion-proof, CE

Número do modelo:

KUF100

Contacte-nos

Solicite um orçamento

4-20mA Output Fluxímetro ultrasônico com LCD retroiluminado 256*128 e comunicação Modbus RS485

Detalhes do produto

Limites de fluxo baixos por defeito:

0,1m/s

Método de exibição:

256*128 LCD retroiluminado

Tempo de resposta:

0.5 ~ 60s

Classe de Precisão:

± 2%, até ± 1% após calibração

Período do armazenamento de dados:

300 milissegundos

Conectores de alimentação e de entrada e saída:

M12 aviação

Saída:

4-20mA

Comunicação:

Modbus RS485

Fonte de energia:

10-24V VDC

Destacar:

Monitoramento de energia Fluxímetro ultrasônico

Medidor de fluxo ultrasônico de medição precisa de fluidos

4-20mA medidor de caudal por ultra-som

Termos de pagamento e envio

Quantidade de ordem mínima

1pcs

Detalhes da embalagem

Cada unidade tem uma caixa individual e todas as caixas são embaladas em embalagens padrão ou pedido

Tempo de entrega

5-8 dias úteis

Termos de pagamento

T/T, Western Union, Moneygram

Habilidade da fonte

1000 peças por semana

PRODUTOS CONEXOS

Vídeo

KUFS2000C Aperto à prova de explosão no medidor de caudal ultrasónico com medição bidirecional para tubos DN32-DN6000

Obtenha o melhor preço

Medidor de fluxo ultra-sônico portátil sem fio com bateria e alta precisão de fluxo

Obtenha o melhor preço

Medidor de fluxo ultra-sônico portátil de alta precisão ± 1% com comunicação Modbus RS485 para medição digital do fluxo de água

Obtenha o melhor preço

Métro de fluxo com pinça ultra-sônica com medição não invasiva para tubos DN32~6000 e Modbus RS485

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Introdução

O medidor de vazão ultrassônico KUF100 opera usando o princípio da diferença de tempo. Ele envia e recebe sinais ultrassônicos através do fluido e calcula a vazão medindo a diferença de tempo entre os sinais que viajam a jusante e a montante. Esta abordagem permite a medição precisa de líquidos com partículas ou bolhas suspensas e não é afetada pela condutividade do fluido.

Recurso

Instalação simples e operação conveniente. Não há necessidade de quebrar o tubo ou parar por muito tempo para a construção, e a instalação pode ser facilmente concluída em poucos minutos.
Ele adota um novo design de fixação sem tocar no meio de medição. Pode evitar perda de pressão e poluição média causada por medidores de vazão tradicionais.
Uma variedade de modos pode ser definida, flexível e diversificada.
Um conjunto de máquinas pode ser usado para todos os diâmetros dentro da faixa de medição e é adequado para vários tubos de metal e tubos de resina.
Tela super grande. O conteúdo da tela é diversificado e fácil de usar.
Pode ser selecionado como um medidor ultrassônico de frio (calor) para realizar o monitoramento e medição do consumo de energia.

Especificações Técnicas

Materiais de tubo suportados	aço inoxidável, ferro, latão, alumínio, PVC, PP, PVDF e outros tubos de plástico rígido
Meio Líquido Suportado	Água ou outro (único sem partículas sólidas e impurezas)
Temperatura média suportada	0-75°C (sem congelamento na superfície, alta temperatura, versão personalizável)
Corte de fluxo baixo padrão	0,1m/s
Método de exibição	256*128 LCD retroiluminado
Tempo de resposta	0,5~60s
Classe de Precisão	±2%, até ±1% após calibração
Período de armazenamento de dados	300 milissegundos
Backup de memória	EEPROM (comprimento de armazenamento de dados: mais de 10 anos, frequência de leitura/gravação de dados: mais de 1 milhão de vezes)
Conectores de alimentação e E/S	Plugue de aviação M12
Saída	4-20mA
Comunicação	Modbus RS485
Saída opcional	OCT (saída de pulso) / um relé de alarme
Fonte de energia	10-24V CC
Energia Elétrica	<3W
Proteção de Circuito	Proteção reversa de energia, proteção contra sobretensão
Proteção de Circuito	Cada proteção contra curto-circuito de saída, cada proteção contra sobretensão de saída
Nível de proteção	IP65
Temperatura Ambiente	-10 a 60°C (sem congelamento)
Umidade relativa	35 a 85% UR (sem condensação)
Resistência à vibração	10 a 55 Hz, amplitude dupla 1,5 mm, 2 horas cada para eixos XYZ
Resistência ao Impacto	100m/s2 pulso de 16 ms, eixo X, Y, Z cada 1000 vezes
Material do Medidor	liga de alumínio, plástico industrial
Comprimento do cabo	Padrão 2 metros, (padrão PT1000 9 metros)

Faixa de fluxo

Diâmetro do tubo	Valor limite superior do fluxo (L/min)
15	60 l/min
20	100 l/min
25	200 l/min
32	300 L/min
40	400 L/min
50	600 L/min
65	1000 L/min

Dica: O diâmetro interno da menor seção mensurável do tubo é maior ou igual a 12 mm.

Dimensões

4-20mA Output Fluxímetro ultrasônico com LCD retroiluminado 256*128 e comunicação Modbus RS485 0

DN15-40

4-20mA Output Fluxímetro ultrasônico com LCD retroiluminado 256*128 e comunicação Modbus RS485 1

DN50-65

Medidor ultrassônico de frio (calor)

4-20mA Output Fluxímetro ultrasônico com LCD retroiluminado 256*128 e comunicação Modbus RS485 2

Informações sobre pedidos

Código	Definição
	Diâmetro do tubo: DN15-DN65mm
	Faixa: 0,03m/s-10m/s
	Precisão: ±2% (1% após calibração)
	Meio de medição: água/outro (único sem partículas sólidas e impurezas)
	Fonte de alimentação: 10~24VDC/1A
	Temperatura de operação do sensor: 0-115°C;
	Outros: 2 metros de cabo como padrão
	Medidor de calor: com par de sensores de temperatura PT1000; uma extremidade do sensor de temperatura está no medidor e a outra extremidade do cabo é padrão de 9m
	Diâmetro do tubo
S	DN15-DN40
T	DN50-DN65
	Tipo de medidor
1	Medidor de fluxo ultrassônico
2	Medidor ultrassônico de frio (calor)
	Tipo de sensor
C2	0-65°C
C2U	0-115°C
	Saída(pode escolher dois de quatro)
UM	4-20mA
M	Modbus
Ó	OCT (Frequência)
R	1 relé
	PT1000Comprimento do cabo do sensor de temperatura
P	Comprimento do cabo do sensor de temperatura na outra extremidade 9m
P(15)	Comprimento do cabo do sensor de temperatura na outra extremidade 15m
P(25)	Comprimento do cabo do sensor de temperatura na outra extremidade 25m

Exemplo:

KUF100-S-1-C2-AM

medidor de vazão ultrassônico, faixa DN15-DN40, temp. faixa 0-65 ℃, com saída 4-20mA e RS485, comprimento de cabo padrão 2m.

KUF100-S-2-C2U-AM-P

medidor ultrassônico de frio (quente), faixa DN15-DN40, temp. faixa 0-115 ℃, com saída 4-20mA e RS485, comprimento de cabo padrão 2m; com um par de sensores de temperatura PT1000; uma extremidade do sensor de temperatura está no medidor e a outra extremidade do cabo é padrão de 9m

Apêndice:Folha de dados do medidor de vazão ultrassônico com braçadeira KUF100_v1...
