0.1s Tempo de resposta rápido TDLAS200 Sensor a laser de metano para detecção de CH4

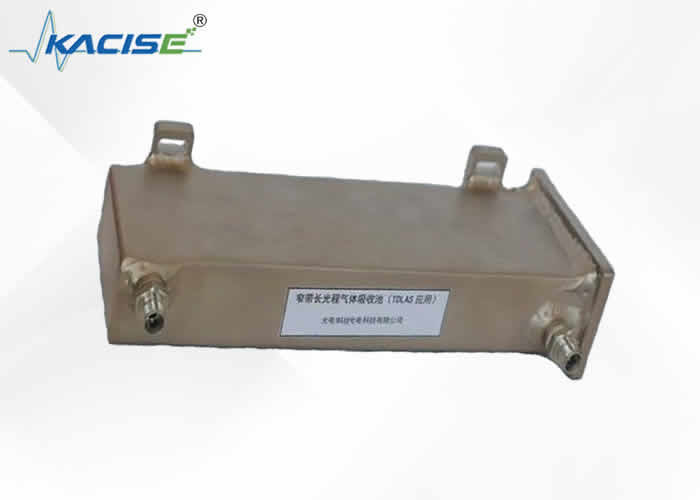

Sensor de metano a laser TDLAS200

Introdução

O módulo de telemetria a gás a laser é fabricado com base na tecnologia de espectroscopia por absorção a laser.Emite um feixe de laser de um comprimento de onda específico para detectar se há um gás alvo na faixa de caminho óptico do laser, obtendo-se assim a concentração do gás-alvo.

Características

• Alta sensibilidade, responde apenas ao gás alvo
• Célula de referência incorporada, calibrável automaticamente
• Fácil de integrar, a interface digital produz diretamente status e concentração

Princípio de medição

"Moléculas de metano absorvem luz de um comprimento de onda específico" - Espectro de absorção molecular

"A quantidade de luz absorvida por um meio transparente (massa de gás metano) é proporcional à espessura e concentração da massa do gás" - Lei de Beer-Lambert

De acordo com os princípios físicos acima, um feixe de luz de um comprimento de onda específico pode ser usado para penetrar a massa de gás metano que vazou.A concentração de metano na massa do gás pode ser medida, e responde apenas ao metano (seletividade única).

Usando uma célula de detecção com reflexos múltiplos e permitindo que o laser passe repetidamente através do gás a ser medido pode multiplicar a sensibilidade de detecção.

Parâmetros técnicos

*1 Certifique-se de que a tensão de entrada de energia do módulo não é inferior a 5V

*2 Recomendação de selecção da bomba < 500 ml/min

Dimensões do módulo de detecção

Dimensões do módulo de detecção: 115 × 59 × 38 mm (excluindo cabos e conectores de gás)

Recomenda-se a adição de um filtro hidrofóbico de PTFE de 0,45 mm na extremidade da entrada de ar; ligar a bomba de ar e o filtro silenciador na extremidade do escape.
