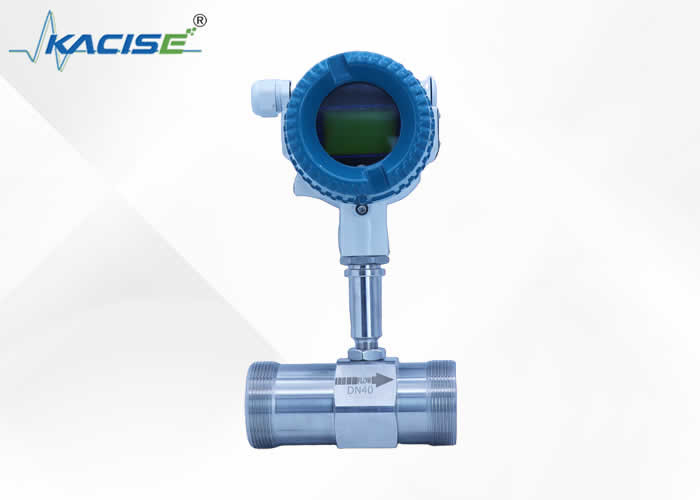

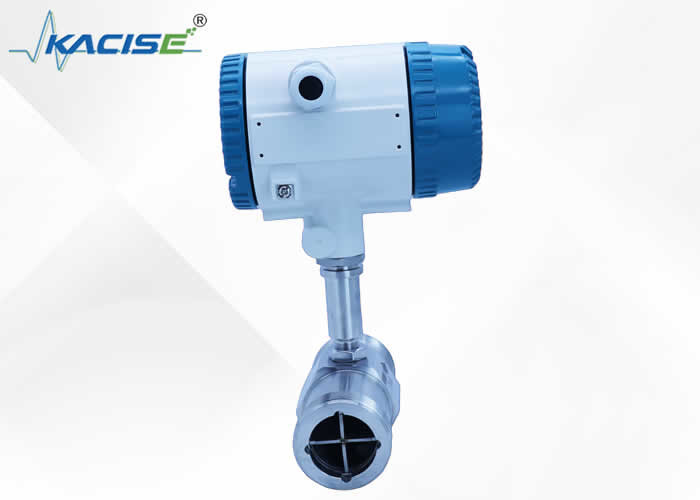

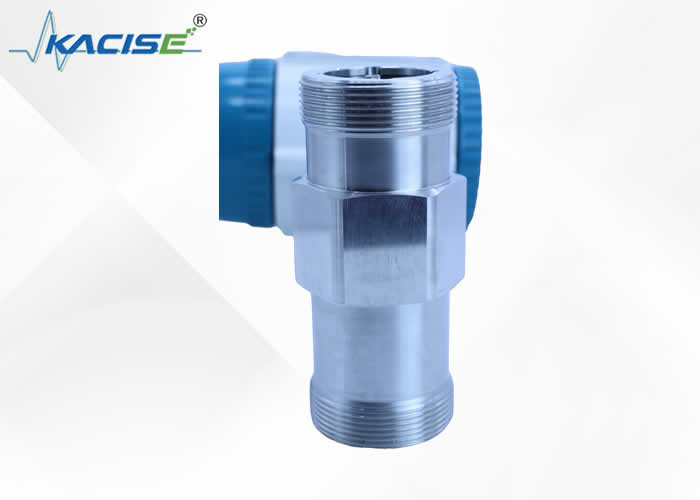

Medidor de caudal de turbina de alta pressão com capacidade de 2,5 a 6,3 Mpa e ligação de fio ou flange para aplicações à prova de explosão

Contadores de caudal da turbina

2.5 Mpa Medidores de caudal da turbina

6.3 Mpa Medidores de caudal da turbina

Lugar de origem:

China

Marca:

KACISE

Certificação:

Número do modelo:

KTF

Contacte-nos

Solicite um orçamento

Medidor de caudal de turbina de alta pressão com capacidade de 2,5 a 6,3 Mpa e ligação de fio ou flange para aplicações à prova de explosão

Detalhes do produto

Temperatura Ambiente:

-20°C+55°C

Pressão atmosférica:

86~106Kpa

Temperatura média de tipo normal:

-20°C+120°C

Tipo à prova de explosão de temperatura média:

-20~70℃

Conexão:

Linha ou flange

Destacar:

Contadores de caudal da turbina

2.5 Mpa Medidores de caudal da turbina

6.3 Mpa Medidores de caudal da turbina

Termos de pagamento e envio

Quantidade de ordem mínima

1pcs

Detalhes da embalagem

Cada unidade tem uma caixa individual e todas as caixas são embaladas em embalagens padrão ou pedido

Tempo de entrega

5-8 dias úteis

Termos de pagamento

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Habilidade da fonte

1000 partes/partes por Semana negociável

PRODUTOS CONEXOS

Medidor de fluxo ultrassônico de gás CO2 de alta precisão com interface RS485 e fonte de alimentação DC8 ~ 36V

Obtenha o melhor preço

Medidor de fluxo de turbina de saída analógica de pulso de alta precisão Tipo sanitário para azeite e óleo de palma

Obtenha o melhor preço

Métro de fluxo de biogás protegido IP68 de alta precisão de 1,0% com saída de 4-20mA para medição de GLP e gás

Obtenha o melhor preço

Medidor de fluxo de turbina de alta precisão ± 0,2% de precisão com comunicação de aço inoxidável 316 e RS485

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Outros aparelhos de medição de pressão

Introdução

Os medidores de fluxo da turbina, com uma capacidade de pressão de 2,5 a 6,3 Mpa, são instrumentos notáveis, concebidos para medir o fluxo de fluidos em condições de alta pressão.Estes contadores utilizam tecnologia de turbina avançada, onde a turbina gira à medida que o fluido passa, e a rotação é convertida em sinais elétricos para determinação precisa da taxa de fluxo.A sua construção robusta permite-lhes suportar pressões que variam de 2Ideal para indústrias como petróleo e gás, química e geração de energia, eles fornecem dados precisos de fluxo,Facilitar operações eficientes e melhorar a segurança nos sistemas de alta pressão.

Especificações técnicas

Tamanho do tubo (DN) mm	Intervalo de fluxo ((m3/h)			Pressão nominal (Mpa)
Tamanho do tubo (DN) mm	00,2%	00,5%	10,0%	Pressão nominal (Mpa)
4			0.04-0.25	6.3
6			0.1-0.6	6.3
10			0.2-1.2	6.3
15	1.2·4	0.6·6	0.4·6	2.5 6.3 16
20	2 ¢ 6	0.8·8	0.6·8
25	3 ¢10	1.2 ¢ 12	1.2 ¢ 12
32	4 ¢ 12	1.5 ¢ 15	1 ¢ 20
40	8 ¢ 25	3 ¢ 30	3 ¢ 30
50	12 ¢ 40	5 ¢ 50	5 ¢ 50	6.3 2.5
65	15 ¢ 60	7 ¢ 70	5 ¢ 70
80	20 ¢ 100	16 ¢ 100	12 ¢ 120
100	50 ¢ 160	25 ¢ 160	20 ¢ 200
125	50 ¢ 200	30 ¢ 250	25 ¢ 280
150	100 ¢ 300	50 ¢ 300	40 ¢ 400
200	200 ¢ 600	100 ¢ 600	80 ¢ 800
250	300 ¢ 1000	160 ¢ 1000	120 ¢ 1200	2.5
300		250 ¢1600
400		400 ¢ 2500
500		600 ¢ 4000

Temperatura ambiente	-20°C+55°C
Temperatura relativa	5%~95%
Pressão atmosférica	86 ‰ 106 Kpa
Temperatura média de tipo normal	-20°C+120°C
Tipo à prova de explosão de temperatura média	-20°C a 70°C
A prova de explosão	DIIBT5
Fornecimento de energia	Dois fios: +24VDC Três fios:+12VDC+24VDC
Conexão	Fios ou flanges

Dimensões

Conexão de fio

Medidor de caudal de turbina de alta pressão com capacidade de 2,5 a 6,3 Mpa e ligação de fio ou flange para aplicações à prova de explosão 0

Conexão de flange

Medidor de caudal de turbina de alta pressão com capacidade de 2,5 a 6,3 Mpa e ligação de fio ou flange para aplicações à prova de explosão 1

Tamanho do tubo DN (mm)	Sensor Dimensão (mm)	Dimensão da flange (mm)						Tamanho do fio

	L	H	D	D₁	D₂	D₃	n-do	L1 ((mm)	G
4	225	145							1/2
6	225	145							1/2
10	345	170							1/2
15	75	190	95	65	45		4 a 14	23	1
20	85	210	105	75	55		4 a 14	23	1
25	100	230	115	85	65		4 a 14	30	11/4
32	120	250	140/135	100	78		4 a 18	30	11/4
40	140	260	150/145	110	85		4 a 18	35	2
50	150	270	165/160	125	100		4 a 18
65	150	290	185/180	145	125		4 a 18
80	200	300	200/195	160	135		8 a 18
100	220	330	220/215	180	155		8 a 18
125	250	380	250/245	210	185		8 a 18
150	300	390	285/280	240	210		8 a 23
200	360	455	340/335	295	265		12 a 23
250	400	510	405	355	320		12-26/25
300	420	565	460	410	375		12-26/25
400	560	680	580	525	485		16 a 30
500	600	790	Outros	650	608		20 a 34
