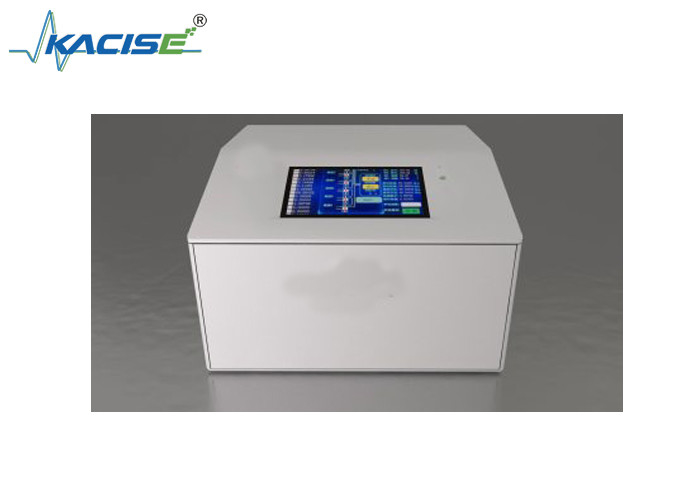

O analisador cromatográfico portátil KTG101 é aplicado à análise de processo de gás natural
Introdução
O analisador cromatográfico da série KTG101 adota o processo Etch avançado para tornar o controle do circuito de gás mais estável e tem um baixo custo de operação.tempo de análise longoO dispositivo tem uma função de previsão e diagnóstico do sistema e é simples de usar.conveniente de operarAtualmente, tem sido amplamente aplicado no campo do petróleo e gás natural e ganhou o elogio de um grande número de usuários.
Aplicações do produto
- Gás natural: Análise de alcãs, hidrocarbonetos, formaldeído e análise de produtos dos processos de GNC e GNL
- Indústria petroquímica: Análise de etileno, polietileno, gás de refinaria, GLP e pureza
- Indústria química do carvão: Análise de componentes completos de gás de carvão, gás de síntese, gás purificado, etc., ou análise contínua de determinado gás chave
- Outros: Análise dos gases permanentes, dos gases ambientais e análise da pureza de gases como o nitrogénio, o hidrogénio e o hélio nos gases industriais
Características do produto
- Design totalmente novo, mais compacto, mais confiável e mais preciso
- GC para a qualidade de transferência/medição no valor calórico e na análise dos componentes
- Custos de instalação e de exploração mais económicos
- Análise completa dos componentes, capaz de analisar todos os componentes do gás natural até C12+ e H2S + H2
- Velocidade de análise rápida, a medição de todos os componentes do gás natural até C6+ leva menos de 60s
- Pequeno volume, ocupando muito pouco espaço, aproximadamente do tamanho de uma caixa de computador
- Alta sensibilidade, 1-5 ppm
- Apoiar a substituição dos componentes internos do módulo - porta de injecção, coluna cromatográfica, detector, etc.
- Substituição rápida dos módulos de canal, comutação flexível das configurações
- Adotar a mais avançada tecnologia EPC, tornando o controlo do circuito de gás mais estável
- Modernização simples, económica e eficiente, passando diretamente de 1 ou 2 canais para 6 canais
- Poupar gás transportador e eletricidade, que é de 10% do de um GC convencional. Uma garrafa de 40L de gás transportador pode ser usada por mais de 12 meses
Principais indicadores
Repetitividade: 0,01%
Precisão: ≤ 0,1%FS
Valores calculados: valor calórico, densidade, fator de compressão, etc. (em conformidade com as normas ISO6976 ou GPA, Z por AGA 8)
Temperatura de operação: -20°C a 50°C ((-4°F a 122°F)
Temperatura de armazenamento: -30°C a 60°C ((-22°F a 140°F)
Dimensões totais: 320×290×190 mm (Longo * Largura * Altura)
Peso: Aproximadamente 32 kg
Desempenho da análise
Tempo de análise: Menos de 60s para C6+
Controle de pressão: com controlo electrónico da pressão do gás transportador
Forno termostático: componentes-chave como a coluna cromatográfica, o detector e o circuito de amostragem são todos colocados no forno termostático, que tem uma função de proteção contra o superaquecimento da temperatura.
A unidade principal do analisador cromatográfico pode exibir informações como componentes de gás, fator de compressão, valor calorífico e densidade no local,e pode selecionar o conteúdo do display e configurar o modo de exibição através do toquePossui uma poderosa função de registo e armazenamento, com registos históricos de pelo menos 12 meses, incluindo registos de calibração e registos de resultados de dados, etc.
Funções de comunicação
Interfaces de comunicação: 2 RS485, 2 RS232 e um RJ45
Interfaces analógicas: 16 canais de 4·20 mA (expansíveis)
Protocolos de comunicação: Modbus RTU, protocolos TCP/IP
Interfaces digitais: até 8 saídas digitais, incluindo alarmes cromatográficos completos, controlo automático de calibração, etc.
Interface de operação
O ecrã grande DGUS K600+65k em cores reais de 7" no local é utilizado para a exibição e a operação táctil.Funções de arranque, tais como definição automática/manual dos parâmetros do cromatógrafo.
Engenharia de Utilidades
Fornecimento de energia: 220VAC 50Hz Gás transportador: He ou H2 ou N2 ou Ar
Consumo: Menos de 10 ml/min Puridade: 99,995% e superior
