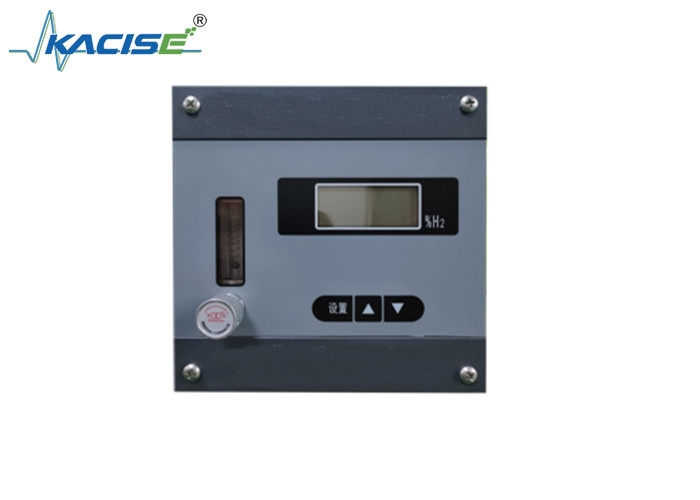

KTG122 Analisador de hidrogénio em oxigénio para produção de hidrogénio e oxigénio a partir de eletrólise de água

KTG122 Analisador de hidrogénio em oxigénio para produção de hidrogénio e oxigénio a partir de eletrólise de água

Introdução

It serves as an online detection analyzer for the hydrogen content in both explosion - proof and non - explosion - proof scenarios during industrial production processes such as hydrogen and oxygen production from water electrolysis, produção de fertilizantes, indústria petroquímica, separação do ar e fermentação biológica.

Princípio básico

Este instrumento usa um sensor eletroquímico de três elétrodos, composto por um elétrodo de trabalho, um elétrodo de referência e um elétrodo auxiliar, formando dois circuitos.Um circuito é para o processo de reação dos eletrodosA magnitude desta corrente representa o teor de hidrogênio no gás.

Parâmetros técnicos

Intervalo de medição: 0,00 - 2,00%/4,00% (intervalo selecionável)

Erro máximo admissível: ± 2% FS

Repetitividade: ± 1% FS

Resolução: 0,01%

Tempo de resposta: t90 ≤ 30 s

Drift zero: ≤ ± 1%FS/7d

Drift de comprimento: ≤ ± 1%FS/7d

Fluxo de gás da amostra: (300 ± 30) mL/min

Fornecimento de energia de trabalho: 24VDC/220VAC

Ambiente de trabalho: temperatura de funcionamento: - 15°C - + 45°C; umidade de funcionamento: ≤ 90%RH

Características do instrumento

• Sensor de alto desempenho: O sensor eletroquímico possui uma longa vida útil, alta precisão e resposta rápida.
• Compacto e leve: tem um pequeno volume e peso leve, facilitando a fácil instalação.
• Design à prova de explosão: adota um design à prova de explosão.
• Função de exibição no local: Ele vem com uma função de exibição no local.
• Transmissão de sinal de longa distância: O sinal de saída pode ser transmitido a uma distância de até 1000 metros.

Tipo intrinsecamente seguro

Dimensões externas: 140 mm (largura) × 140 mm (altura) × 220 mm (profundidade)

Dimensões: 136 mm (largura) × 136 mm (altura)

Parâmetros da barreira de segurança externa: Vo ≤ 28VDC, Io ≤ 93mA, Cp ≤ 0,02uF, Lp ≤ 1mH

Peso: 1,8 kg

Tipo à prova de fogo

Dimensões externas: 130 mm * 136 mm

Saída analógica: 4 - 20mA

Saída digital: interface RS458 com protocolo Modbus.

Marcação à prova de explosão: Exd IIC T6

Peso: 1,8 kg
