KTG123 Analisador de hidrogénio tipo em linha na indústria petroquímica, faixa de detecção com faixas intermediárias

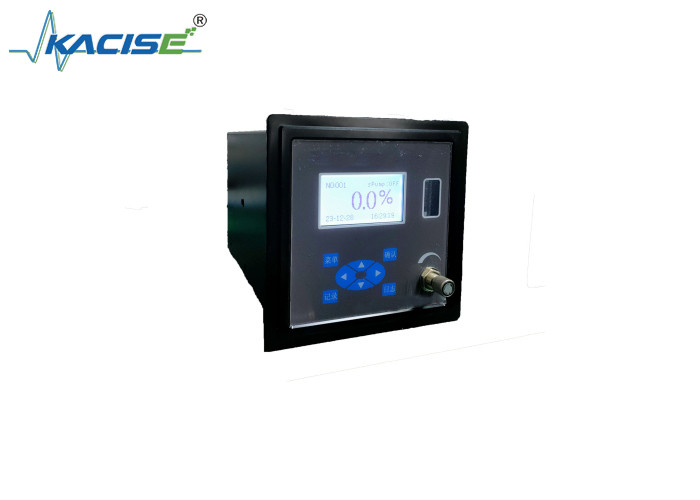

KTG123 Analisador de hidrogénio (tipo online) para a indústria petroquímica

Introdução

O analisador de hidrogénio KTG123 é um instrumento de detecção em linha do teor de hidrogénio em gases mistos.É desenvolvido pela nossa empresa através da combinação de sensores de gás de condutividade térmica de micro-fluxo importados e a mais recente tecnologia de processamento de microcomputadores.

Áreas de aplicação

É utilizado para a análise em linha não à prova de explosão do teor de hidrogénio em gases mistos em indústrias como petroquímica, metalurgia, energia e separação de ar,ou para a análise em linha não à prova de explosão do teor de hidrogénio no processo de produção de hidrogénio a partir da decomposição do amoníaco.

Características do instrumento

• São adotados sensores de condutividade térmica de micro-fluxo de alto desempenho, com longa vida útil, alta sensibilidade e velocidade de resposta rápida.
• Aplica-se um controlo eletrónico do fluxo, eliminando o problema do bloqueio.
• É equipado com um filtro de precisão, que prolonga muito a vida útil dos sensores.
• Tem um menu de diálogo homem-máquina totalmente chinês, tornando a operação intuitiva e conveniente.
• Com um ecrã LCD de matriz de pontos de 128 × 64, ele pode mostrar simultaneamente parâmetros como teor de hidrogênio, taxa de fluxo, data, hora e temperatura interna do instrumento.
• Possui uma função de armazenamento cronometrado automático, permitindo que os usuários visualizem os dados armazenados a qualquer momento.
• Os pontos de controlo dos limites superior e inferior podem ser definidos arbitrariamente no intervalo de medição completo.
• Os pontos de alarme podem ser definidos arbitrariamente no intervalo de medição completo.
• É equipado com uma porta de comunicação RS232 ou RS485 padrão, permitindo comunicação bidirecional com um computador.

Parâmetros técnicos

Faixa de detecção: (0,00 - 99,99)%, com intervalos intermédios selecionáveis.

Erro máximo admissível: ± 2% FS.

Resolução: 0,01%.

Estabilidade: deriva zero: ± 2% FS/7d; deriva de comprimento: ± 2% FS/7d.

Repetitividade: ± 1%.

Tempo de aquecimento: ≤ 15 minutos.

Tempo de resposta: T90 ≤ 15 segundos.

Fluxo de gás da amostra: 200 ± 10 mL/min.

Pressão do gás da amostra: 0,05 Mpa ≤ pressão de entrada ≤ 0,25 Mpa.

Signais de saída: selecionáveis entre 4 - 20 mA ou 0 - 10 mA DC.

Output de contacto: 220VAC, 1A ou 24VDC, 2A.

Ambiente de trabalho: Temperatura: -10°C + 45°C; Umidade: ≤ 90%RH.

Fornecimento de energia de trabalho: 220 VAC ± 10%, 50 Hz ± 5%.

Dimensões externas: 160 mm (largura) × 160 mm (altura) × 260 mm (profundidade).

Dimensões de instalação: 153 mm (largura) x 153 mm (altura).

Peso: Aproximadamente 2,0 kg.
