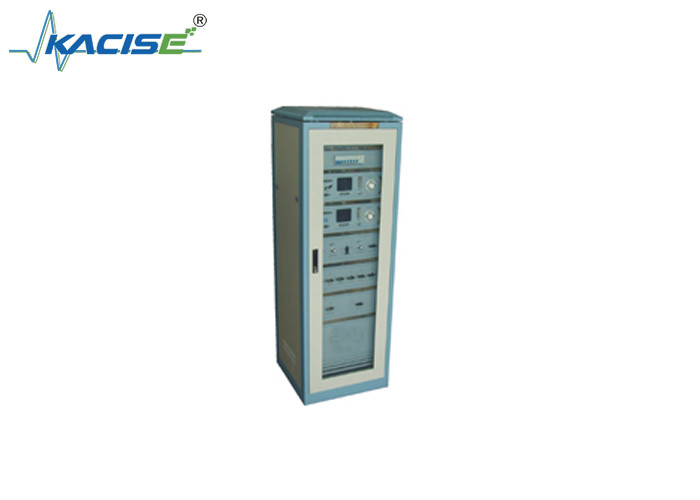

Analisador de processo de forno a gás KTG180 de alta precisão para análise de processo de tratamento térmico

KTG180 Sistema de Análise de Processos de Gás de Forno para Análise de Processos de Tratamento térmico

Introdução

O sistema completo de análise de processo de gás de forno KTG180 é um sistema de detecção inteligente recém-desenvolvido pela nossa empresa, que mede principalmente o teor de oxigénio,teor de hidrogénio e teor de ponto de orvalho em vários fornos de tratamento térmico/fornos de recozimento (cada componente é combinado de acordo com as necessidades do utilizador).

Características do sistema

• Pode detectar simultaneamente o teor de oxigénio, o teor de hidrogénio e o ponto de orvalho, e os resultados da detecção são exibidos de forma intuitiva sob a forma de dados.
• Vários componentes emitem simultaneamente sinais padrão de 4-20mA, que podem ser conectados a um computador e a um ecrã remoto para monitorização remota.
• A interface homem-máquina adota um ecrã de cristal líquido de matriz de pontos 128×64, com um pequeno ângulo de visão, é intuitiva e atraente.Os botões de toque e a operação do menu chinês completo tornam-no fácil de entender, simples e confiável.
• Possui saída de contato de controle, auto-alarme de limite (buzzer) e portas externas como RS-232 (opcional).
• O sistema utiliza uma bomba de gás de amostragem de longa duração importada, garantindo que o sistema possa amostrar e analisar sem problemas a cerca de 50 metros do tubo de amostragem.

Todos os tipos de sensores deste sistema de detecção são importados do exterior, com desempenho confiável e longa vida útil.O sistema de processamento de sinal adota um sistema de microcomputador inteligente de chip único altamente integrado, incluindo componentes como a conversão analógica-digital, a conversão digital-analógica, a análise e processamento e a saída de funções.operação geral simples e manutenção convenienteO sistema de circuito de gás inclui um sistema de amostragem de filtragem, um sistema de descarga de águas residuais e uma bomba de extracção de ar, garantindo um caudal estável e um gás de amostragem limpo.para que o sistema possa detectar com precisão e estabilidade.

Parâmetros técnicos principais

Faixa de medição:

O2: 0,1 - 1000PPmO

H2: 0,00 - 50,0% H

DP: +20,0°C - 100°C

Fluxo de gás da amostra: 400 ml/min.

Capacidade de contacto: 220VAC/1A, 24VDC/3A.

Fornecimento de energia de trabalho: ~ 220V±10%, 50HZ±5%.

Ambiente de trabalho:

Temperatura: -5°C - +45°C.

Humidade: ≤ 90% RH.

Dimensões totais: 600 mm (largura) × 1800 mm (altura) × 600 mm (profundidade).
