Sistema de análise de gás em linha com princípio de medição NDIR para detecção de gás multicomponente e à prova de explosão Ex d IIC T4 Gb

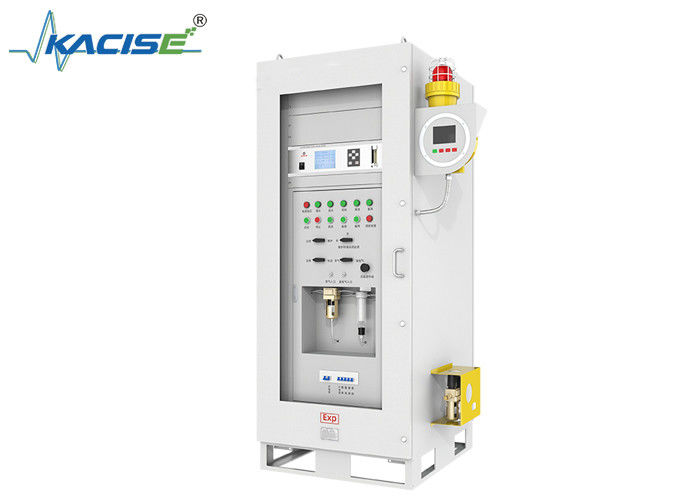

O sistema de análise de gás on-line KGD-MQ-504 foi projetado especificamente para condições de trabalho desafiadoras onde o gás de amostra contém poeira, umidade e alcatrão. O sistema compreende três componentes principais: uma unidade de pré-tratamento, uma unidade de controle e uma unidade de análise de gases.

Utilizando tecnologia de análise de gás infravermelho não dispersivo (NDIR) com direitos de propriedade intelectual independentes, este sistema pode medir simultânea e continuamente o valor calorífico do gás de carvão e do biogás online. Ele também mede as concentrações de volume de gases, incluindo CO, CO₂, CH₄, H₂, O₂ e CₙHₘ, enquanto calcula os valores caloríficos. Esta capacidade aumenta a eficiência da utilização do gás de carvão, promove a conservação de energia, reduz o consumo e garante a segurança do local industrial.

• Unidade de pré-tratamento:Apresenta longa vida útil e desempenho estável. Oferece sondas de amostragem de tubo reto ou de vapor para diferentes níveis de conteúdo de alcatrão, removendo efetivamente o alcatrão do gás de amostra. Inclui refrigerador de estágio único para remoção de umidade e filtragem de dois estágios para garantir a operação on-line do instrumento por longo prazo.
• Unidade de controle:Fornece detecção totalmente automatizada com operação simples. Controlado pelo programa PLC, lida automaticamente com mudanças de água em operações de depuração de água, amostragem e solução de problemas.
• Unidade de Análise de Gás:Mede simultaneamente a concentração do volume de gás e o valor calorífico. Usa analisador de gás de carvão Gasboard-3100 (tipo online) com direitos de propriedade intelectual independentes para análise e detecção de gás online. Mede concentrações de volume de gases multicomponentes, incluindo CO, CO₂, CH₄, H₂, O₂ e CₙHₘ, calculando e exibindo automaticamente valores caloríficos para gás de carvão e biogás, substituindo medidores de valor calorífico do tipo combustão.
• Baixos custos de manutenção e operação:Equipado com tela sensível ao toque de 10 polegadas para monitoramento e exibição da operação do sistema em tempo real, eliminando a necessidade de operação manual no local e reduzindo significativamente os custos empresariais.
• Gerenciamento inteligente de dados:Os dados podem ser transmitidos para sistemas de controle centralizados superiores através de múltiplas interfaces, fornecendo base em tempo real para monitoramento remoto e ajustes de processos no local.
