Name: Pointek CLS300 Digital Capacitive Level Switch com detecção de desvio de frequência inversa e PROFIBUS PA para aplicações de alta temperatura
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: CLS300 - Digital
Price: 5,000.00 USD
Availability: InStock

Para casa > produtos > sensor da qualidade de água >

Pointek CLS300 Digital Capacitive Level Switch com detecção de desvio de frequência inversa e PROFIBUS PA para aplicações de alta temperatura

Sensor de água digital Pointek CLS300

Sensor de qualidade da água com garantia

monitorização digital da água CLS300

Marca:

SIEMENS

Número do modelo:

CLS300 - Digital

Contacte-nos

Solicite um orçamento

Pointek CLS300 Digital Capacitive Level Switch com detecção de desvio de frequência inversa e PROFIBUS PA para aplicações de alta temperatura

Detalhes do produto

Princípio de medição:

Detecção de nível capacitivo de mudança de frequência inversa

Variável medida:

Mudança no picoFarad (pF)

Saída:

Isolado galvanicamente

Proteção:

Contra a polaridade invertida (bipolar)

Corrente máxima da carga:

82 mA

Destacar:

Sensor de água digital Pointek CLS300

Sensor de qualidade da água com garantia

monitorização digital da água CLS300

Termos de pagamento e envio

Quantidade de ordem mínima

1 unidade

Detalhes da embalagem

Cada unidade possui caixa individual e todas as caixas são embaladas em pacotes padrão ou solicitaçõ

Tempo de entrega

5-8 DIAS DE TRABALHO

Termos de pagamento

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Habilidade da fonte

1000 peças/peças por semana negociável

PRODUTOS CONEXOS

Vídeo

IP68 Sensor de turbidez online antiinterferência com resolução de 0,1 NTU para monitorização industrial da qualidade da água

Obtenha o melhor preço

Vídeo

Sensor de qualidade da água de nitratos de nitrogénio de material POM IP68 com método de eletrodo seletivo iônico

Obtenha o melhor preço

Vídeo

Sensor de COD KWS-150 com resolução de turbidez de 0,1 NTU e saída RS-485 usando absorção UV de duplo comprimento de onda

Obtenha o melhor preço

Vídeo

Sensor TDS digital KWS-380 com saída RS-485 e proteção IP68 para monitoramento de qualidade da água de alta precisão

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

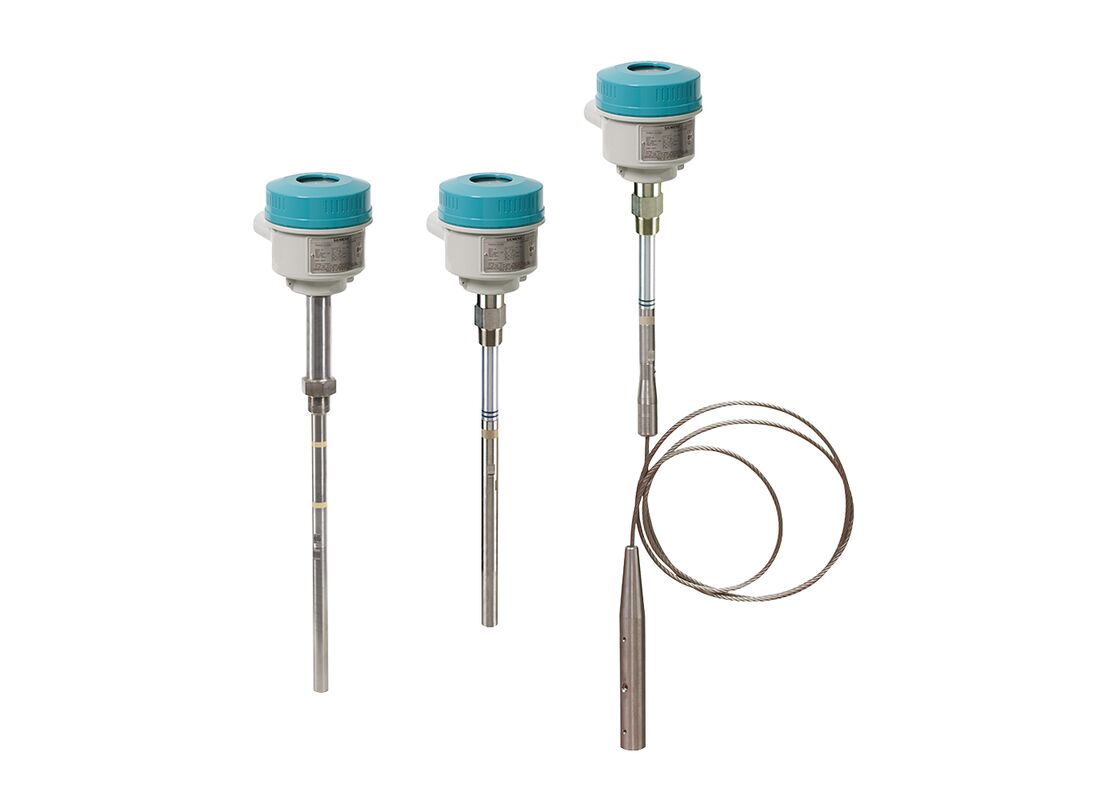

Pointek CLS300 - Digital

Pointek CLS300 (versão digital) é um nível de capacitância de mudança de frequência inversa e chave de detecção de material com opções opcionais de haste/cabo e saída configurável. É ideal para detectar líquidos, sólidos, lamas, espuma e interfaces em condições exigentes onde estão presentes altas pressões e temperaturas e tem a capacidade de eliminar acúmulos na sonda. A versão digital inclui PROFIBUS PA, display LCD e recursos avançados de diagnóstico.

Número da peça	Descrição
7ML5660-.....-....	CLS300, DIGITAL, VERSÃO HASTE, ROSCA/FLANGE
7ML5661-.....-....	CLS300, DIGITAL, VERSÃO CABO, ROSCA/FLANGE
7ML5662-.....-....	CLS300, DIGITAL, HASTE DE ALTA TEMPERATURA, ROSCA/FLANGE

Produtos Relacionados

Número da peça	Descrição
7ML1830-1AP	EASY AIMER II, ALUMÍNIO, 3/4 POLEGADAS NPT COM ACOPLAMENTO GALVANIZADO DE 1 POLEGADA
7ML1830-1JA	PRENSA-CABO, 1/2" NPT, DIP de uso geral
7ML1830-1JB	PRENSA-CABO, 1/2" NPT, à prova de explosão
7ML1830-1JC	Prensa-cabo M20 x 1,5 (uso geral e proteção contra explosão de poeira)
7ML1830-1JD	PRENSA-CABO, M20 x 1,5 HF, (EP)
7ML1830-1JE	Ímã de teste
7ML1830-1JF	AMPLIFICADOR / FONTE DE ALIMENTAÇÃO VERSÃO DIGITAL
7ML1830-1JK	DISPLAY LCD PARA CLS 200, DIGITAL
7ML1930-1AQ	Um prensa-cabo metálico M20x1.5, com classificação de -40°C (-40°F) a +80°C (+176°F) com conexão de blindagem integrada (disponível para PROFIBUS PA)
A5E01163688	Kit, extensão de cabo em aço inoxidável 316L, 1 metro, CLS300/LC300
A5E01163689	Kit, extensão de cabo em aço inoxidável 316L, 3 metros, CLS300/LC300
A5E01163690	Kit, extensão de cabo em aço inoxidável 316L, 5 metros, CLS300/LC300
A5E01163691	Kit, extensão de cabo em aço inoxidável 316L, 10 metros, CLS300/LC300
A5E01163693	Kit, extensão de cabo em aço inoxidável 316L, 15 metros, CLS300/LC300
A5E01163695	Kit, extensão de cabo em aço inoxidável 316L, 20 metros, CLS300/LC300
A5E01163698	Kit, extensão de cabo PFA em aço inoxidável 316, 3 METRO, CLS300
A5E01163699	Kit, extensão de cabo PFA em aço inoxidável 316, 5 METRO, CLS300
A5E01163700	Kit, extensão de cabo PFA em aço inoxidável 316, 10 METRO, CLS300
A5E01163701	Kit, extensão de cabo PFA em aço inoxidável 316, 15 METRO, CLS300
A5E01163702	Kit, extensão de cabo PFA em aço inoxidável 316, 20 METRO, CLS300
A5E01163719	Kit, haste de aço inoxidável 316L 180 mm (7,09")
A5E01163720	Kit, haste de aço inoxidável 316L 330 mm (12,99")
A5E01163721	Kit, haste de aço inoxidável 316L 580 mm (22,83")
A5E01163722	Kit, haste de aço inoxidável 316L 830 mm (32,68")
A5E01163723	Eletrônica de reposição com driver, padrão CLS300. Para uso com versões haste ou cabo com comprimento máximo de 5 m
A5E01163724	Eletrônica de reposição com driver, padrão CLS300. Para uso com versões de cabo com comprimento mínimo de 5 m
A5E01163725	Eletrônica de reposição com driver, CLS300 Digital. Para uso com versões haste ou cabo com comprimento máximo de 5 m
A5E01163726	Eletrônica de reposição com driver, CLS300 Digital. Para uso com versões de cabo com comprimento mínimo de 5 m
A5E01163727	KIT, peso sobressalente em aço inoxidável 316L, CLS/LC300, versão com cabo
A5E03251683	Kit, padrão CLS300, transmissor

Benefícios

Tecnologia Active-Shield para que a medição não seja afetada pelo acúmulo de material ou interferência do bocal na seção de proteção ativa
Funciona em condições extremamente abrasivas devido à construção sólida da haste
Calibração por botão, diagnóstico de funções completas
A alta sensibilidade permite a instalação em uma ampla variedade de aplicações de líquidos, sólidos ou lamas
O display LCD integrado permite fácil configuração baseada em menus
Comunicação PROFIBUS PA (compatível com SIMATIC PDM)

Aplicativo

A versão digital do Pointek CLS300 fornece um display LCD integrado para uso autônomo, com comunicação PROFIBUS PA (Perfil versão 3.0, Classe B) quando necessário. O alarme do interruptor de estado sólido é padrão.

O design robusto do CLS300 torna-o especificamente aplicável para aplicações de sólidos pesados onde ocorrem materiais abrasivos, como na indústria de mineração. Os componentes eletrônicos totalmente encapsulados não são afetados por condensação, poeira ou vibração.

As peças molhadas são feitas de aço inoxidável com proteção PFA para alta resistência química, e de cerâmica e aço inoxidável para versão de alta temperatura. Materiais com constantes dielétricas baixas ou altas podem ser detectados com precisão. O exclusivo Active Shield suprime a interferência do acúmulo de material ou de bicos de instalação longos.

O design modular exclusivo do Pointek CLS300 oferece uma ampla gama de configurações, conexões de processo, extensões e aprovações para atender aos requisitos de temperatura e pressão de aplicações específicas. O design modular facilita o pedido e reduz a necessidade de estoque. Uma ampla variedade de configurações de sonda está disponível, incluindo versões com haste e cabo.

Principais aplicações:líquidos, lamas, sólidos a granel, pressão e temperatura relativamente altas, áreas perigosas, aplicações de moagem e mineração

Configuração

Especificações Técnicas

Modo de operação

Princípio de medição

Detecção de nível capacitivo de mudança de frequência inversa

Entrada

Variável medida

Mudança no picoFarad (pF)

Saída

Saída de estado sólido

- Saída

Isolado galvanicamente

- Proteção

Contra a polaridade invertida (bipolar)

- Máx. tensão de comutação

30 V (CC)
Pico de 30 V (CA)

- Máx. corrente de carga

82 mA

- Queda de tensão

< 1 V, típico a 50 mA

- Atraso de tempo (pré ou pós comutação)

Programável pelo usuário (0 ... 100 s)

Modo à prova de falhas

Min. ou máx.

Conexão

Bloco terminal removível

Precisão

Resolução

- Min. sensibilidade (pF)

1% de mudança na capacitância real

- Máx. erro de temperatura

0,2% do valor real da capacitância

Condições nominais de operação

Condições de instalação

- Localização

Interior/exterior

Condições ambientais

- Temperatura ambiente

-40 ... +85 °C (-40 ... +185 °F)

- Temperatura de armazenamento

-40 ... +85 °C (-40 ... +185 °F)

Condições médias

Líquidos, sólidos a granel, lamas, interfaces e aplicações com materiais viscosos

- Constante dielétrica relativa εr

Min. 1,5

- Temperatura do processo

- Versão haste/cabo

-40 ... +200 °C (-40 ... +392 °F)

- Versão de alta temperatura

-40 ... +400 °C (-40 ... +752 °F)

- Pressão do processo

-1 ... +35 bar g (-14,6 ... +511 psi g)

Projeto

Material (invólucro)

Alumínio revestido a pó com junta

Grau de proteção

Padrão: Tipo 4/NEMA 4/IP65
Opcional: Tipo 4/NEMA 4/IP68

Entrada de cabo

2 x rosca M20 x 1,5 (opção: 2 x entrada de conduíte NPT de ½" incluindo 1 entrada conectada)

Controles e exibições

Exibição local

LCD

Configuração

Localmente, usando teclado de 3 botões (para operação autônoma)
Remotamente, usando SIMATIC PDM (para instalação em rede)

Fonte de energia

Tensão do barramento (na conexão do processo)

Padrão: 12 ... 30 V CC
Intrinsecamente seguro: 12 ... 24 V CC

Consumo atual

12,5 mA

Certificados e aprovações

Finalidade Geral

CSA, FM, CE, UKCA, RCM

À prova de ignição por poeira

ATEX II 1/2 D, 2 D IP6X T100 °C UKEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db

Gabinete à prova de chamas com sonda IS

ATEX II 1/2 G EEx d[ia] IIC T6 ... T4
ATEX II 1/2 D T100 °C UKEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb
UKEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db

À prova de ignição por poeira com sonda IS

CSA/FM Classe II, Div. 1, Grupos E, F, G CSA/FM Classe III T4

Intrinsecamente Seguro

ATEX II 1 G EEx ia IIC T6 ... T4
ATEX II 1/2 D, 2 D IP6X T100 °C UKEX II 1 G Ex ia IIC TX Ga
UKEX II 1/2 D Ex ia IIIC TX Da/Db CSA/FM Classe I, Div. 1, Grupos A, B, C, D
CSA/FM Classe II, Div. 1, Grupos E, F, G
CSA/FM Classe III T4

Não inflamável

CSA/FM Classe I, Div. 2, Grupos A, B, C, D
CSA/FM Classe II, Div. 2, Grupos F, G
CSA/FM Classe III T4 ou T6

À prova de explosão com sonda IS

CSA/FM Classe I, Div. 1, Grupos A, B, C, D
CSA/FM Classe II, Div. 1, Grupos E, F, G
CSA/FM Classe III T4

Marinho

Lloyds Register of Shipping, categorias ENV1, ENV2 e ENV5

Outros

Aprovação de padrão (China)

Comunicação

PROFIBUS PA (IEC 61158 CPF3 CP3/2) Camada física do barramento: IEC 61158-2 MBP-(IS) Perfil do dispositivo: Perfil PROFIBUS PA para dispositivos de controle de processo Versão 3.0, dispositivo de campo Classe B FISCO
