Monitorização do nível de armazenamento de cinzas volantes na potência térmica

—Prática de Medição de Precisão com o Medidor de Nível de Radar de Alta Frequência KLD806 em um Silo de Cinzas Volantes de 12m

I. Contexto do Projeto

Uma usina termoelétrica a carvão de 300MW em Foshan, Guangdong, utiliza um silo de cinzas volantes de 12 metros de altura e 8 metros de diâmetro para armazenar cinzas de carvão pulverizadas (tamanho da partícula: 1–150 μm, densidade aparente: 0,6–0,9 t/m³). O medidor de nível capacitivo original enfrentou problemas críticos:

1. Baixa Precisão: A aderência de poeira causou desvio na constante dielétrica, resultando em erro de medição de ±8%.
2. Alta Manutenção: A limpeza mensal dos eletrodos exigia 4 horas por sessão.
3. Interferência de Sinal: Dispositivos de fluidização pneumática disparavam alarmes falsos (3 por dia em média).

II. Solução: Vantagens Técnicas do Medidor de Nível de Radar KLD806

1. Design de Feixe Estreito de Alta Frequência:
   • Onda milimétrica de 80GHz com ângulo de feixe de 3°, ideal para silos compactos de 12 metros.
   • Faixa personalizada: 0,3–15m, zona cega: 0,3m, cobertura total.
2. Desempenho Anti-Interferência:
   • Algoritmo de Supressão de Ruído Dinâmico (DNIR 3.0) filtra ecos falsos do fluxo de ar de fluidização.
   • Invólucro de aço inoxidável 316L com classificação IP68 suporta impacto do fluxo de ar (velocidade de 20m/s).
3. Diagnóstico Inteligente:
   • Saídas de protocolo HART exibem curvas de eco (diagnóstico local/remoto).
   • Compensação automática da constante dielétrica (impacto da aderência de poeira <0,1%).

III. Processo de Implementação

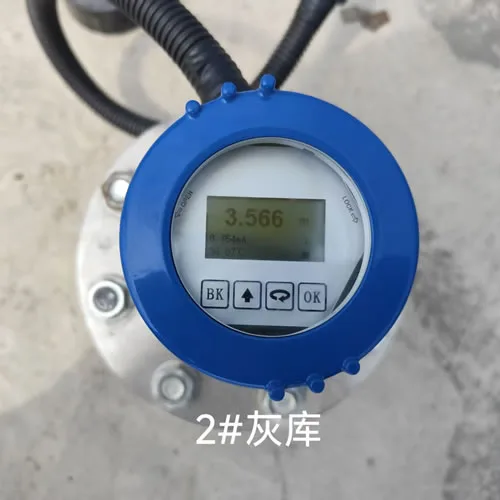

1. Instalação e Comissionamento:
   • Localização: 0,8m abaixo do topo do silo
   • Configuração de Parâmetros :
     • Faixa=0,3-12m
     • Supressão de Falsos Ecos=Ativada (bloqueia interferência do tubo de fluidização)
     • Amortecimento de Saída=0,2s (corresponde ao ciclo de fluidização pneumática)
   • Verificação de Precisão: erro de ±5mm em comparação com um telêmetro a laser.

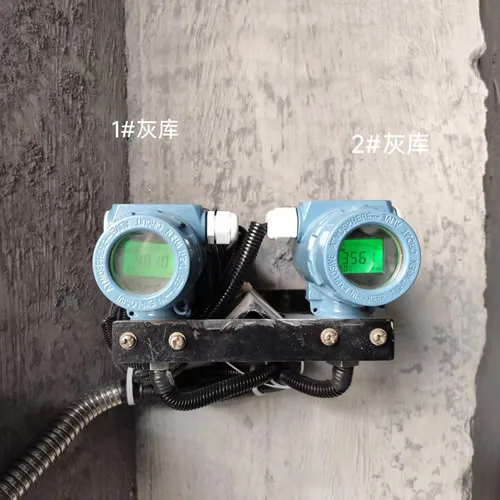

2. Integração de Sistema:
   • Integrado ao DCS da planta via 4-20mA+HART (compatível com módulos de E/S existentes).
   • Novas funcionalidades:
     • Controle de intertravamento de nível alto/baixo (parada automática em nível >90%).
     • Alertas de taxa de variação de nível (>1m/h indica risco de bloqueio).

IV. Resultados de Desempenho

Feedback do Cliente:

“O feixe estreito do KLD806 resolveu os desafios de medição em nosso silo compacto. A precisão em nível de milímetro em uma faixa de 12m e a ausência de interferência de fluxo de ar são revolucionárias.”

V. Principais Conclusões

1. Dicas de Instalação Compacta:
   • Use antena de chifre curta
   • Montagem excêntrica no topo
2. Otimização de Parâmetros:
   • Ative o “Modo Poeira”
   • Defina o intervalo de rastreamento dielétrico=30min (adapta-se às mudanças de umidade).
3. Protocolo de Manutenção:
   • Limpeza semestral da lente com o kit de ferramentas KC Sensor.
   • Baixe relatórios de saúde mensalmente via KC Sensor Cloud.

VI. Aplicações Mais Amplas

Validado para silos pequenos/médios (8–15m), ideal para:

• Usinas de Energia de Biomassa: silos de cinzas de 10–15m.
• Centrais de Vapor Industriais: Medição precisa de silos pequenos.
• Silos de Calibração de Cimenteiras: Dosagem de alta precisão.

Extensão Tecnológica:
O novo Sistema de Coordenação Multi-Silo da KC Sensor (suporta 16 unidades KLD806) permite o gerenciamento inteligente regional de cinzas, reduzindo os custos de transporte em 15–20%.
