Contexto
Devido ao ambiente geográfico único da aquicultura em gaiolas offshore, os métodos de monitoramento tradicionais são insuficientes. Para resolver este problema, a Granfoo Industrial Co., Ltd. projetou um sistema inteligente de monitoramento IoT baseado na tecnologia de rede local sem fio (WLAN), com o objetivo de alcançar monitoramento em tempo real, coleta de dados e controle remoto.
Arquitetura do Sistema
- Sistema de Coleta de Dados Front-end: Inclui sensores de qualidade da água, câmeras subaquáticas e outros dispositivos responsáveis pela coleta de dados de qualidade da água e imagens de vídeo das gaiolas.
- Sistema de Transmissão Sem Fio: Utiliza tecnologia de ponte sem fio para transmitir dados do front-end para o centro de monitoramento.
- Centro de Monitoramento: Compreende servidores de dados, dispositivos de armazenamento, estações de trabalho e sistemas de exibição, responsáveis pelo processamento, armazenamento e visualização de dados.
Recursos do Sistema
- Monitoramento em Tempo Real: Coleta e gravação contínua 24 horas por dia, 7 dias por semana de parâmetros como oxigênio dissolvido, vazão e temperatura.
- Função de Alarme: Aciona automaticamente alarmes quando dados anormais são detectados, suportando múltiplos métodos de alarme.
- Controle Remoto: Permite o controle remoto de dispositivos via telefones celulares ou computadores, possibilitando configurações remotas de ligar/desligar e temporização.
- Estatísticas de Dados: Fornece funções de estatísticas e exportação de dados para análise do usuário.
Lista de Equipamentos
| Nº. | Item (Nome do Equipamento) | Quantidade | Observações |
|---|---|---|---|
| 1 | Sistema de Coleta de Six-parameter | 1 conjunto | Para medição de seis parâmetros |
| Sensor de Condutividade | 1 | Personalizado por Hengxin | |
| Sensor de Clorofila | 1 | Kemis | |
| Sensor de Salinidade | 1 | Personalizado por Hengxin | |
| Sensor de pH | 1 | Sensor alemão importado anticorrosivo e à prova d'água | |
| Sensor de Vazão | 1 | Personalizado | |
| Sensor de Oxigênio Dissolvido | 1 | Sensor de Oxigênio Dissolvido PH/ORP | |
| 2 | Sistema de Câmera Subaquática | 4 | Câmera de ultra-baixa luminosidade com luz de preenchimento de alto brilho |
| Câmera Subaquática | 4 | Câmera HD de Rede | |
| Luz de Preenchimento Subaquática | 4 | LED COB dos EUA, baixo consumo de energia, 100W, alta resistência à pressão | |
| 3 | Sistema de Fornecimento de Energia | 1 | Conjunto de circuito principal + ramal |
| Painel Solar | 2 conjuntos | Sistema integrado de controle de inversor de 800W | |
| Bateria de Lítio | 2 conjuntos | 12V 120Ah | |
| 4 | Terminal de Controle | 1 | Circuito principal com computador industrial e display |
| Computador Industrial | 1 | Computador industrial importado | |
| Display Industrial | 1 | Display LCD de 30 polegadas | |
| 5 | Sistema de Transmissão Sem Fio | 1 conjunto | Sistema completo de transmissão sem fio e acessórios |
| 6 | Sistema de Software de Aquicultura | 1 conjunto | Dedicado à aquicultura |
| 7 | Cabos e Acessórios | 1 conjunto | Componentes para configuração do sistema |
| 8 | Materiais Auxiliares e Luzes de Alarme Solar | Conforme necessário |
Funções de medição e controle no local

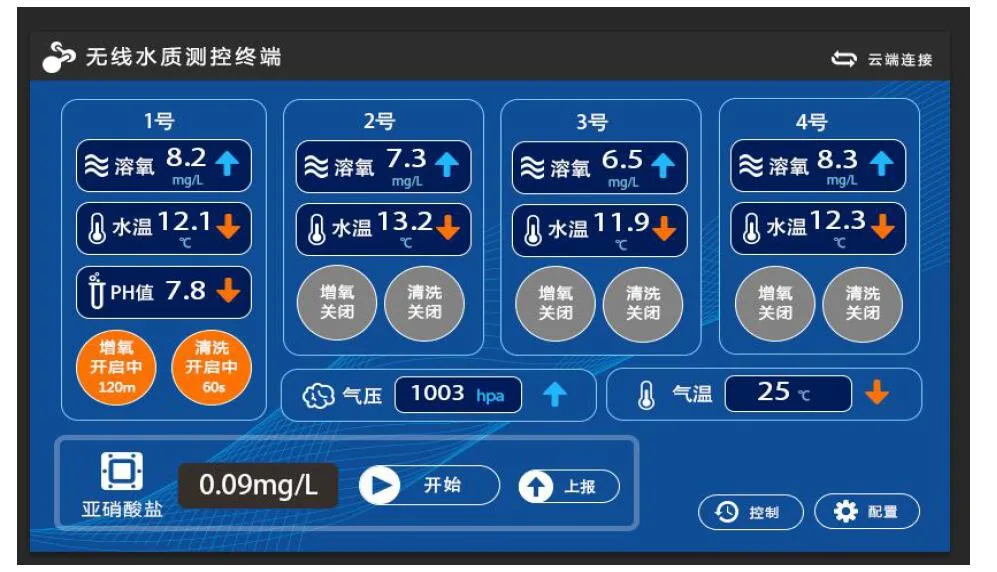

O terminal de medição e controle possui a função de medição e controle no local. Através do painel de toque configurado no equipamento no local, ele pode convenientemente realizar a medição e controle no local do equipamento. A figura abaixo mostra a tela de toque de medição e controle no local.
