Medidor de fluxo de gasolina Medidor de fluxo de álcool / Vegetais de baixa viscosidade / Comestíveis / Medidor de fluxo de óleo de palma / Sensor de medidor de fluxo de turbina
Descrição

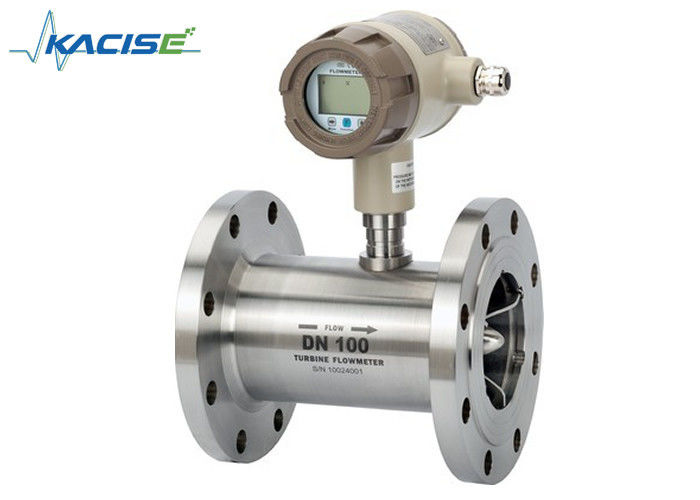

Medidor de caudal da turbinaum medidor de caudal amplamente utilizado nas indústrias farmacêutica, alimentar, de bebidas para medição, batch, controle, preenchimento, etc.Parte rotativa do medidor de caudal é feito de material especial que possui bom desempenho anticorrosivo e à prova de ferrugem. Estrutura do medidor de vazão é especialmente concebido e muito aprovado precisão e repetibilidade do medidor de vazão.que é adequado para indústrias farmacêuticas e de bebidas.
Características
☆ Alta precisão, geralmente até ± 1%R, ± 0,5%R, alta precisão até 0,2%R
☆ Boa repetibilidade, repetibilidade a curto prazo até 0,05% ~ 0,2%, na liquidação comercial é a escolha preferida do medidor de caudal.
☆ Saída de sinal de frequência de pulso, adequado para totalizar e ligação com PC; sem deslocamento zero e resistência a fortes interferências
☆ O sinal de alta frequência ((3 ~ 4KHz) pode ser obtido, a resolução do sinal é forte.
☆ Ampla gama, diâmetro médio e grande até 1:20, pequeno calibre 1:10.
☆ Estrutura compacta e manutenção conveniente
Especificaçõess
Parâmetro | Valor | Unidade | |
Diâmetro |
Fios | 4, 6, 10, 15, 20, 25, 32, 40 | mm |
Flange (clampada) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 | mm | |
Precisão | ±1, ±0.5, ±0,2 (personalizado) | % R | |
Relação de alcance | 1:10, n.o 1:15, n.o 1:20 | ||
Material do sensor | 304, 316 ((L) aço inoxidável etc. | ||
Trabalho ambiente |
Temperatura média. | -20~120 | °C |
Temperatura ambiente | -10 ~ 55 | °C | |
Umidade relativa | 5% a 90% | ||
Pressão atmosférica | 86~106 | KPa | |
Saída de sinal |
Sensor: sinal de frequência de pulso, nível eléctrico baixo≤0,8V, nível elevado≥8V Transmissor: dois fios, sinal de corrente contínua de 4 a 20 mA |
||
Interface de comunicação | RS485 | ||
Fornecimento de energia
|
Sensor: +12V DC, +24V DC (opcional) Transmissor: + 24 V CC Tipo de indicação local: célula de lítio integrada de 3 V ou externa +24 VDC |
|
|
Fios de transmissão de sinal | STVPV3×0,3 (3 fios), 2×0,3 (2 fios) |
|
|
Distância de transmissão | Não mais de 1000 | m | |
Interface de linha de sinal |
Tipo básico: conector Hausman ou fio de 3 núcleos; Tipo à prova de explosão: M20 × 1,5 (F) |
||
Tipo à prova de explosão |
Tipo básico: à prova de explosão; Tipo à prova de explosão: ExdIIBT6 |
||
Nível de protecção | IP65 |
Distância de medição e pressão de trabalho
Diâmetro (mm) |
Distância padrão (m)3/h) | Distância alargada (m)3/h) |
Conexão normal Pressão nominal (MPa) |
Pressão nominal especial (MPa) (conexão de flange) |
DN4 | 0.04~0.25 | 0.04~0.4 | Conexão de fio/6.3 | 10, 16, 25 |
DN6 | 0.1~0.6 | 0.06 ~ 0.6 | Conexão de fio/6.3 | 10, 16, 25 |
DN10 | 0.2~1.2 | 0.15 a 1.5 | Conexão de fio/6.3 | 10, 16, 25 |
DN15 | 0.6 ~ 6 | 0.4 ~ 8 | Conexão de fio/6.3 | 4.0, 6.3, 10, 16, 25 |
Conexão de flange/2.5 | ||||
DN20 | 0.8 ~ 8 | 0.45 ~ 9 | Conexão de fio/6.3 | 4.0, 6.3, 10, 16, 25 |
Conexão de flange/2.5 | ||||
DN25 | 1 ~ 10 | 0.5 ~ 10 | Conexão de fio/6.3 | 4.0, 6.3, 10, 16, 25 |
Conexão de flange/2.5 | ||||
DN32 | 1.5 ~ 15 | 0.8 ~ 15 | Conexão de fio/6.3 | 4.0, 6.3, 10, 16, 25 |
Conexão de flange/2.5 | ||||
DN40 | 2 ~ 20 | 1 ~ 20 | Conexão de fio/6.3 | 4.0, 6.3, 10, 16, 25 |
Conexão de flange/2.5 | ||||
DN50 | 4 ~ 40 | 2 ~ 40 | Conexão de flange/2.5 | 4.0, 6.3, 10, 16, 25 |
DN65 | 7 ~ 70 | 4 ~ 70 | Conexão de flange/2.5 | 4.0, 6.3, 10, 16, 25 |
DN80 | 10 ~ 100 | 5 ~ 100 | Conexão de flange/2.5 | 4.0, 6.3, 10, 16, 25 |
DN100 | 20~200 | 10~200 | Conexão de flange/2.5 | 4.0, 6.3, 10, 16, 25 |
DN125 | 25 ~ 250 | 13 ~ 250 | Conexão de flange/1.6 | 2.5, 4.0, 6.3, 10, 16 |
DN 150 | 30 ~ 300 | 15 ~ 300 | Conexão de flange/1.6 | 2.5, 4.0, 6.3, 10, 16 |
DN200 | 80~800 | 40~800 | Conexão de flange/1.6 | 2.5, 4.0, 6.3, 10, 16 |
Dimensão
Diagrama 1 (DN4~DN10):Sensor de fluxo de turbina de tipo de ligação roscada (incluindo secção de tubulação reta).
Diagrama2 (DN15~DN40):Desenho do tamanho do sensor de fluxo ligado ao fio.
Diagrama3 (DN4~DN10):Desenho do sensor de fluxo da turbina ligado à flange.
Método de instalação dos sensores de acordo com diferentes especificações. Adotar ligação de fio ou flange, o método de instalação é mostrado no diagrama 1, 2, 3
Dimensões da instalação
Diâmetro ((mm) | L (mm) | G | K ((mm) | D (mm) | - Não. |
4 | 295 | G1/2 | |||
6 | 330 | G1/2 | |||
10 | 450 | G1/2 | |||
15 | 75 | G1 | Φ65 | Φ14 | 4 |
20 | 80 | G1 | Φ75 | Φ14 | 4 |
25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
32 | 140 | G2 | Φ100 | Φ14 | 4 |
40 | 140 | G2 | Φ110 | Φ18 | 4 |
50 | 150 | Φ125 | Φ18 | 4 | |
65 | 170 | Φ145 | Φ18 | 4 | |
80 | 200 | Φ160 | Φ18 | 8 | |
100 | 220 | Φ180 | Φ18 | 8 | |
125 | 250 | Φ210 | Φ18 | 8 | |
150 | 300 | Φ240 | Φ22 | 8 | |
200 | 360 | Φ295 | Φ22 | 12 |
Informações de encomenda
Modelo | Observações | |||||||
FPQ | ||||||||
DN | 4 | 4 mm | ||||||
6 | 6 mm | |||||||
10 | 10 mm | |||||||
15 | 15 mm | |||||||
20 | 20 mm | |||||||
25 | 25 mm | |||||||
32 | 32 mm | |||||||
40 | 40 mm | |||||||
50 | 50 mm | |||||||
65 | 65 mm | |||||||
80 | 80 mm | |||||||
100 | 100 mm | |||||||
125 | 125 mm | |||||||
150 | 150 mm | |||||||
200 | 200 mm | |||||||
Tipo | N | Tipo de sensor: potência +12V ou 24V, saída sinal de pulso do sistema de 3 fios | ||||||
A | Tipo de transmissor: potência +24V, saída 2 fios 4-20 mA | |||||||
B | Tipo inteligente: célula de lítio, indicador local, sem saída de sinal | |||||||
C | Tipo inteligente: potência +24V, indicador local, 2 fios de saída 4-20mA/pulso | |||||||
C1 | Tipo inteligente: alimentação +24V, indicador local, comunicação RS485 | |||||||
Protocolo | ||||||||
C2 | Tipo inteligente: potência +24V, indicador local, protocolo HART | |||||||
Precisão | 05 | 0.5 | ||||||
10 | 1.0 | |||||||
02 | 0.2 (encomenda especial, longo prazo de entrega) | |||||||
Distância | W | Distância de medição alargada | ||||||
S | Faixa de medição padrão | |||||||
Material do corpo | S | 304 SS | ||||||
L | 316 (L) SS | |||||||
A prova de explosão | N | Não à prova de explosão | ||||||
E | A prova de explosão, ExdIIBT6 | |||||||
Pressão nominal | N | Normal | ||||||
H (x) | Pressão alta |
